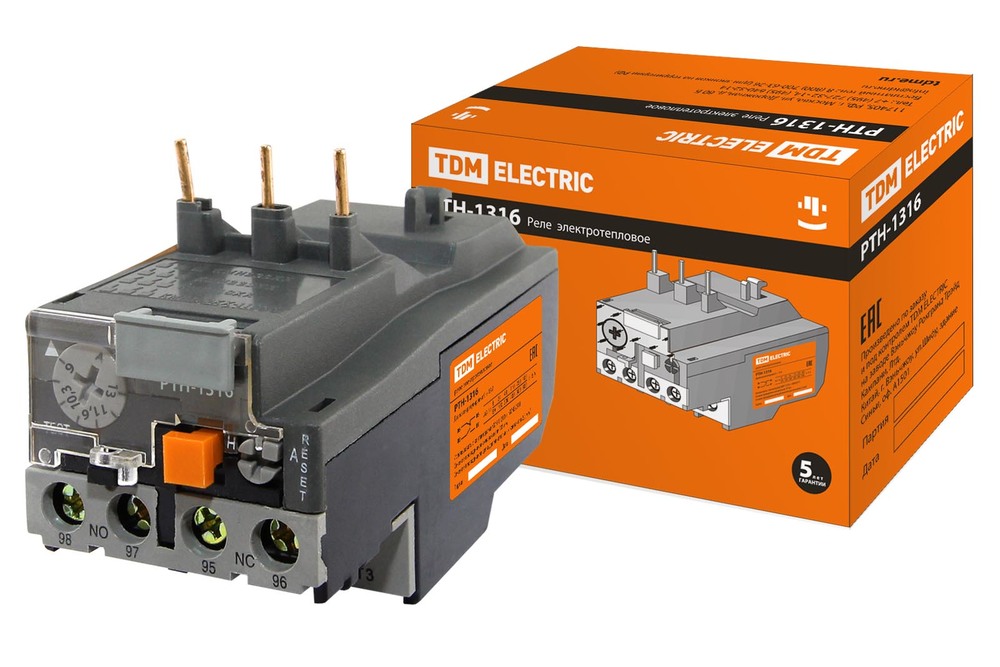

РТН-1316 9-13А TDM

Конструкция

• Пломбирование прозрачной крышки, защищающей диск регулировки уставки, исключает несанкционированный доступ к регулировкам значений тока уставки.
• Процесс повторного включения может происходить в двух режимах: ручном и автоматическом.
• О текущем состоянии размыкающих и замыкающих контактов информирует индикатор на передней панели.
• Наличие кнопки «Тест» позволяет проверить работоспособность реле до его подключения в силовую цепь
• Возможность принудительной остановки контактора

Назначение

• Для защиты электродвигателей от перегрузки, ассиметрии фаз, затянутого пуска и заклинивания ротора

Диапазон уставок реле, А:    9,0-13,0
Количество и вид контактов:      1з+1р
Номинальное рабочее напряжение Uе, В:    230~, 400~, 660~
Номинальное напряжение изоляции Ui, В:    660
Номинальное импульсное напряжение Uimp, кВ:    6
частота, Гц:    50
Сечение присоединяемых проводников, мм2:
-Гибкий кабель без наконечника:    1,5÷10
-Гибкий кабель с наконечником:    1÷4
-Жесткий кабель:    1÷6
Крутящий момент при затягивании, Н•м:    2
