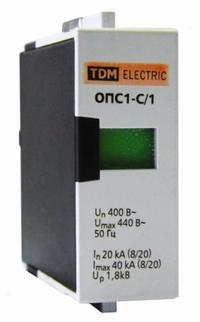

Ограничитель импульсных перенапряжений ОПС1 (УЗИП) предназначен для защиты внутренних распределительных цепей жилых и общественных зданий от грозовых и коммутационных импульсных перенапряжений.

Технические характеристики

ОПС1 B (I)

ОПС1 C (II)

ОПС1 D (III)

Номинальное рабочее напряжение, В

400

400

230

Максимальное рабочее напряжение, В

440 440 250

Классификационное напряжение, В

700±5%

650±5%

530±5%

Номинальный разрядный ток 8/20 мкс, кА

30 20 5

Максимальный разрядный ток 8/20 мкс, кА

60 40 10

Уровень напряжения защиты, не более, кВ

2,0

1,8

1,0

Время реакции, не более, нс

25 25 25

Количество полюсов

1, 2, 3, 4

1, 2, 3, 4

1, 2, 4

Условия эксплуатации

УХЛ4

УХЛ4

УХЛ4

Сечение присоединяемых проводов, мм2

4...25

4...25

4...25

РМЕА 656111.011 ТУ
Предназначены для защиты электрооборудования и бытовых приборов от грозовых и импульсных перенапряжений.
ОИН1 - без индикатора рабочего состояния;
ОИН2 - с индикатором рабочего состояния.

Ограничитель импульсных напряжений (ОИН) обеспечивает:

Максимальное длительное рабочее напряжение 275 В частотой 50 Гц

Рабочий потребляемый ток при напряжении 275 В не превышает 0,7 мА

Выполнен в виде унифицированного модуля шириной 17,5 мм для монтажа на рейке 35/7мм

Выдерживает воздействие импульсов комбинированной волны с напряжением разомкнутой цепи 10,0 кВ и с током короткозамкнутой цепи 5 кА

Обеспечивает защиту оборудования от импульсного сопротивления категории II по ГОСТ Р 50571.19-2000 (уровень напряжения защиты 2,0 кВ)

Выдерживает без повреждений воздействие временного перенапряжения 380 В

Классификация по тепловой защите: ОИН1 и ОИН2 - без тепловой защиты.

Классификация по наличию индикатора состояния:
ОИН1 - без индикатора;
ОИН1С (по дополнительному заказу) - со световым индикатором наличия напряжения сети;
ОИН2 - со световым индикатором рабочего состояния.

Классификация по ремонтопригодности: ОИН1 и ОИН2 - моноблочные (неремонтируемые в условиях эксплуатации).

Допускает присоединение проводников сечением от 4 до 16 мм

На нашем сайте представлены производители: TDM, IEK, а также «Энергомера»
