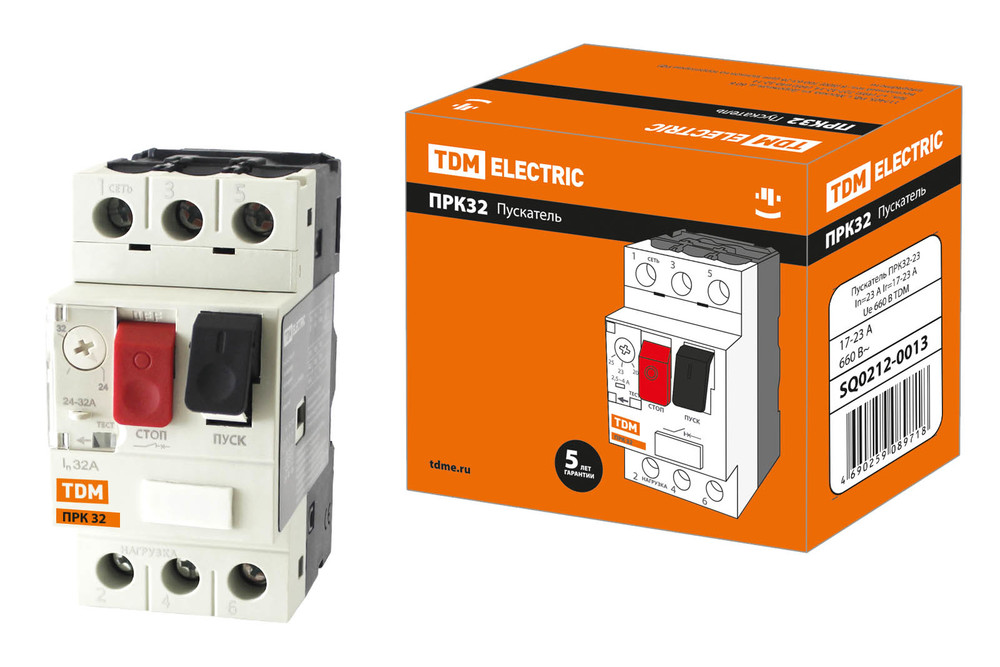

Пускатель ПРК32-23 In=23A Ir=17-23A Ue 660В TDM

Назначение

• Отключение тока при коротких замыканиях, перегрузке или обрыве фазы.
• Оперативное включение и выключение нагрузки.
• Проведение тока в нормальном режиме.

Применение

• Системы управления насосами. Системы с дренажными насосами. Станции водоподъёма. Системы с водозаборными емкостями. Системы с канализационными насосами. Вентиляционное оборудование. Станки и оборудование с электродвигателями. Строительная техника.

Материалы

• Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Преимущества

• Самый широкий номинальный ряд в своем ценовом сегменте.
• в силу использования регулируемого теплового расцепителя в автоматических выключателях защиты двигателя.
• Клеммные зажимы пускателя промаркированы, что позволяет избежать ошибок при монтаже.
• Подробная информация на каждом автомате.

Пределы регулировки теплового расцепителя, А: 17-23
Мощность двиг. нагрузки, кВт    230В:   5,5
Мощность двиг. нагрузки, кВт    380В:  11,0
Номинальное рабочее напряжение, В:    230/400

Напряжение изоляции, В:    690
Импульсное напряжение, В:    6000
Электрическая износостойкость (циклов):    6000
Механическая износостойкость (циклов):    20000
Максимальная частота коммутаций (цикл/ч):    25
Кратность срабатывания электромагнитного расцепителя, А:    13le
Диапазон рабочих температур,°С:    от -25 до +60
Виброустойчивость, Гц:    В диапазоне от 5 до 150
Высота над уровнем моря, м:    Не более 2000
Влажность в месте установки:    Не более 50%, при +40 °С
Масса изделий, кг:    0,3
Степень загрязнения:    3
Степень защиты по ГОСТ 14254-96:    IP20

Конструкция
Легкая проверка работоспособности пускателя одним нажатием на рычажок расцепления.
Три вида защиты:
-от токов короткого замыкания,
-токов перегрузки
-выпадения фазы,
означает, что этот пускатель обеспечивает полную защиту нагрузки и не требует дополнительного использования теплового реле перегрузки.
Т. е. пускатель ручной кнопочный ПРК конструктивно представляет собой автоматический выключатель с характеристикой D и тепловое реле перегрузки в одном корпусе.
