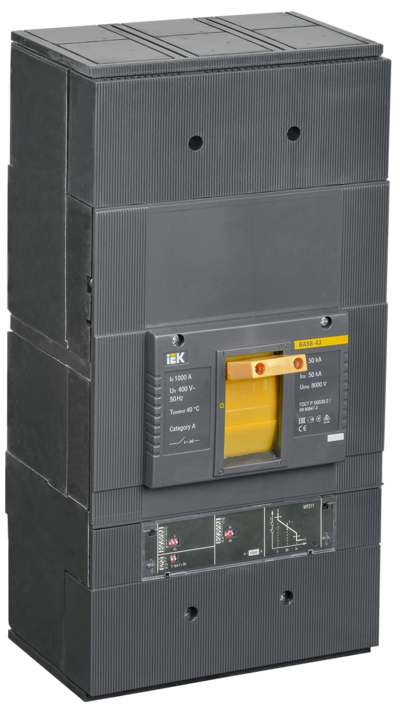

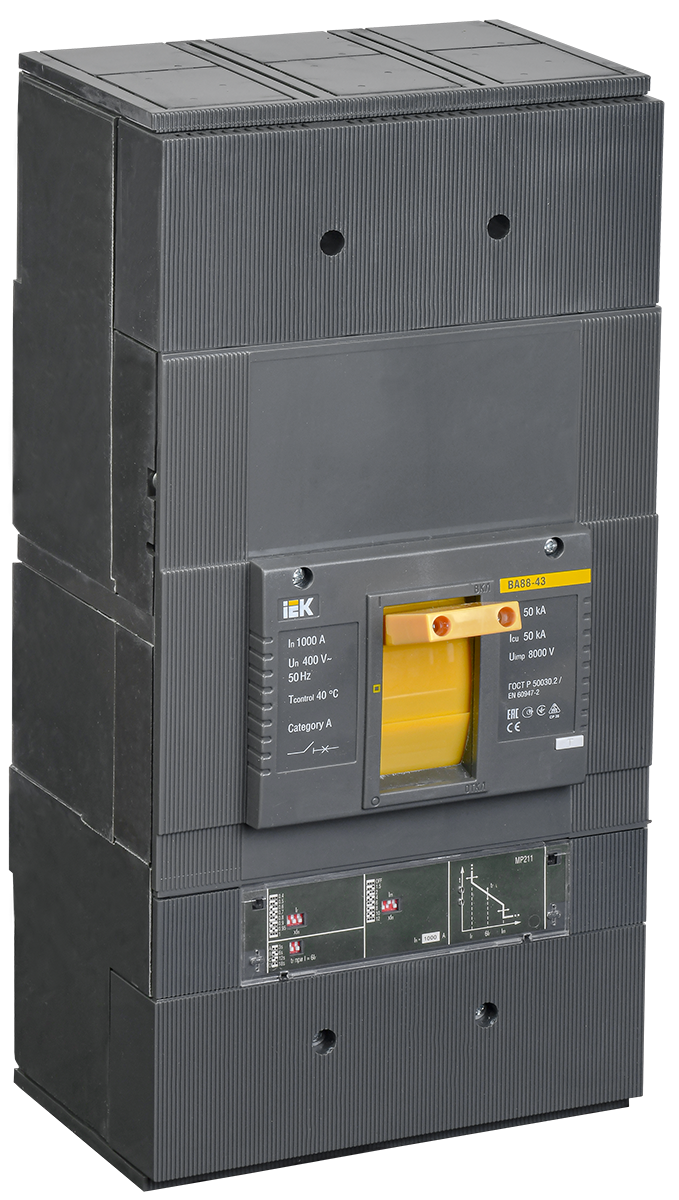

Автоматический выключатель 3р 1000А ВА 88-43 50кА

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий.

Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме.

Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.

Простая самостоятельная установка дополнительных устройств:

• аварийный контакт;
• дополнительный контакт;
• независимый расцепитель;
• расцепитель минимального напряжения;
• привод ручной поворотный;
• электропривод;
• втычная панель;
• выдвижная панель.

Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.

Для ВА88-43 предусмотрены следующие дополнительные устройства,
устанавливаемые под крышкой выключателя:
1 независимый расцепитель — РН-40/43;
2 расцепитель минимального напряжения — РМ-43;
3 дополнительный контакт — ДК-40/43;
4 аварийный контакт — АК-40/43.
Для дистанционного включения и отключения ВА88-43 предназначен
электропривод ЭП-43, который допускает возможность перехода на ручное
управление выключателем при отсутствии напряжения в цепи управления.
Для оперирования ВА88-43, установленного за панелью или дверью,
предназначен ручной поворотный привод ПРП-43.
