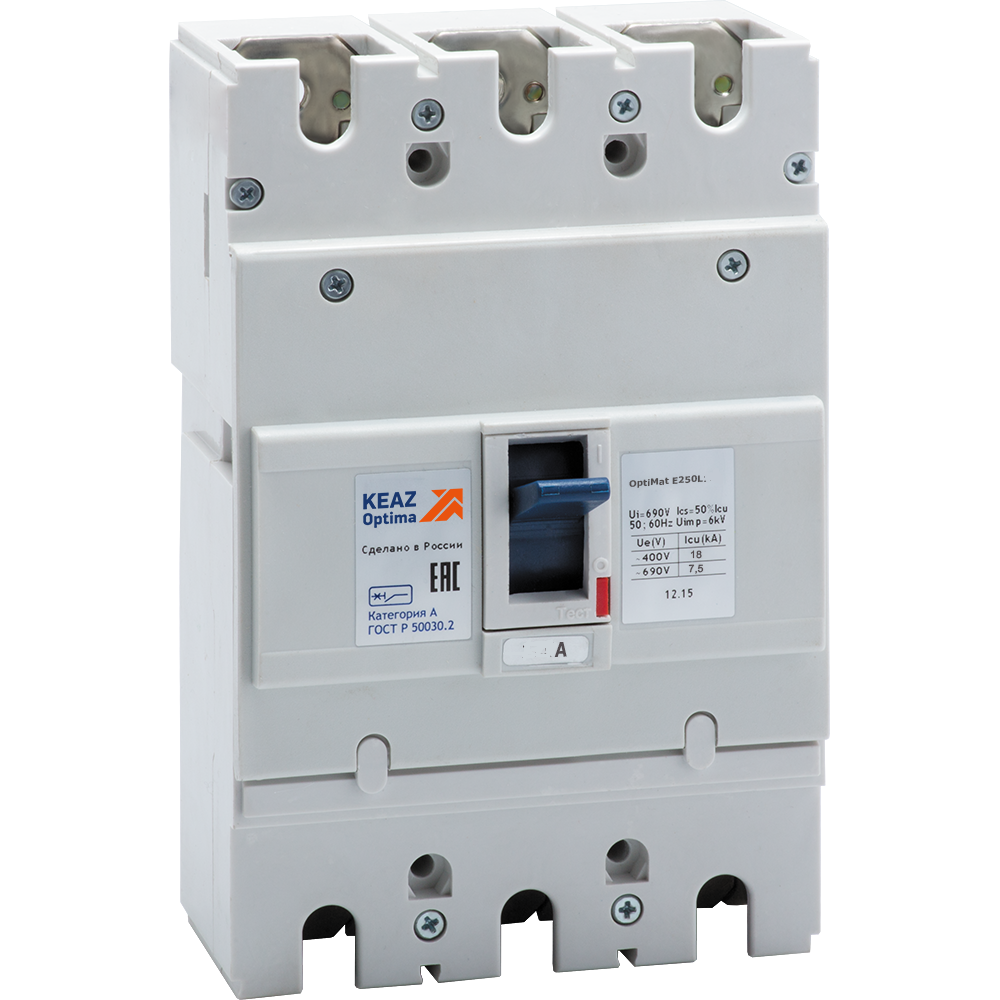

Автоматический выключатель E250L125-УХЛ3 OptiMat

6 826,40шт.
7 420шт.
Цена в магазине: 7 420шт.
Cкидка 8%
  • Производитель:
  • Артикул:
    100009
  • Код товара:
    ТС000020820

Описание

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 125 А.

Классификация

  • Базовая уставка: да
  • Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
  • Тип изделия: Выключатель автоматический

Габариты и материалы

  • Габариты изделия: Ширина (мм): 105
  • Габариты изделия: Высота (мм): 165
  • Габариты изделия: Глубина (мм): 60

Электротехнические характеристики

  • Количество полюсов: 3
  • Номинальный ток In (А): 125
  • Частота тока (Гц): 50/60
  • Род тока: AC
  • Номинальное рабочее напряжение переменного тока Ue (В): 690
  • Предельная коммутационная способность переменного тока Icu (кА): 7,5
  • Номинальное рабочее напряжение переменного тока Ue (В)2: 400
  • Предельная коммутационная способность переменного тока Icu (кА)2: 18
  • Вспомогательные (свободные) контакты: Нет
  • Наличие привода: ручной
  • Уставка расцепителей токов короткого замыкания: 1250А
  • Наличие независимого расцепителя: нет
  • Регулировка максимальных расцепителей тока: нет
  • Вид расцепителей: тепловой и электромагнитный
  • Номинальное напряжение изоляции Ui (В): 690
  • Номинальное импульсное напряжение Uimp (кВ): 6
  • Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
  • Номинальный продолжительный ток Iu (А): 125
  • Предельная коммутационная способность переменного тока Icu при 690AC (кА): 7,5
  • Предельная коммутационная способность переменного тока Icu при 400АС (кА): 18
  • Уставки рабочего тока расцепителя IR (А): 125
  • Уставки по току мгновенного срабатывания расцепителя Ii (А): 1250

Монтажные характеристики

  • Способ крепления (монтажа): винт
  • Присоединение внешних проводников: переднее
  • Макс. сечение присоединяемых проводов (мм²): 120
  • Возможность самостоятельного подключения дополнительных устройств: да
  • Способ установки: стационарный с креплением на панели
  • Макс. сечение присоединяемых шин (мм): 150
  • Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

  • Климатическое исполнение и категория размещения: УХЛ3
  • Степень защиты (IP): IP20
  • Диапазон рабочих температур (˚С): от -60°С до +40°С
  • Категория применения по селективности: неселективный
  • Средний срок службы (лет): 10

Дополнительные особенности

  • Стандарт российский (ГОСТ, ТУ): ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012
  • Дополнительный расцепитель: Нет

Характеристики

  • Производитель:
    Кэаз
  • Количество полюсов:
    3
  • Наименование (серия):
    OptiMat
  • Ток номинальный, А:
    125
  • Присоединение внешних проводников:
    Переднее
  • Присоединение, мм²:
    120
  • Напряжение, В:
    690
  • Частота:
    50 Гц
  • Вид расцепителей:
    Электромагнитный, Тепловой
  • Глубина, мм:
    60
  • Ширина, мм:
    105
  • Высота, мм:
    165
  • Климатическое исполнение:
    УХЛ3
  • Температура эксплуатации, °С:
    -60....+40
  • Степень защиты, IP:
    20
  • Вес одного изделия, кг:
    1.44
  • Страна производитель:
    Россия
