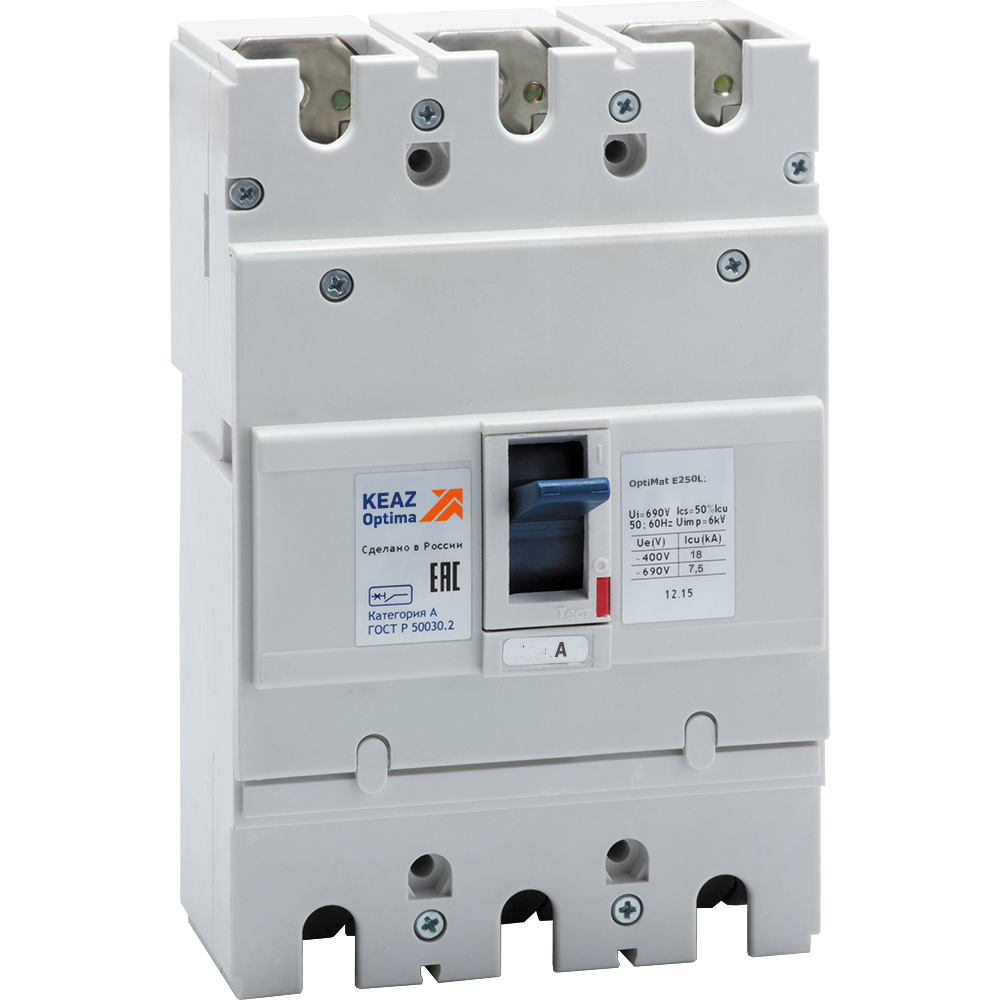

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 160 А.
Классификация
- Базовая уставка: да
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
- Тип изделия: Выключатель автоматический
Габариты и материалы
- Габариты изделия: Ширина (мм): 105
- Габариты изделия: Высота (мм): 165
- Габариты изделия: Глубина (мм): 60
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 160
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 7,5
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 18
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 1600А
- Наличие независимого расцепителя: нет
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 6
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
- Номинальный продолжительный ток Iu (А): 160
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 7,5
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 18
- Уставки рабочего тока расцепителя IR (А): 160
- Уставки по току мгновенного срабатывания расцепителя Ii (А): 1600
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 120
- Возможность самостоятельного подключения дополнительных устройств: да
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых шин (мм): 150
- Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP20
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Категория применения по селективности: неселективный
- Средний срок службы (лет): 10
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012
- Дополнительный расцепитель: Нет
