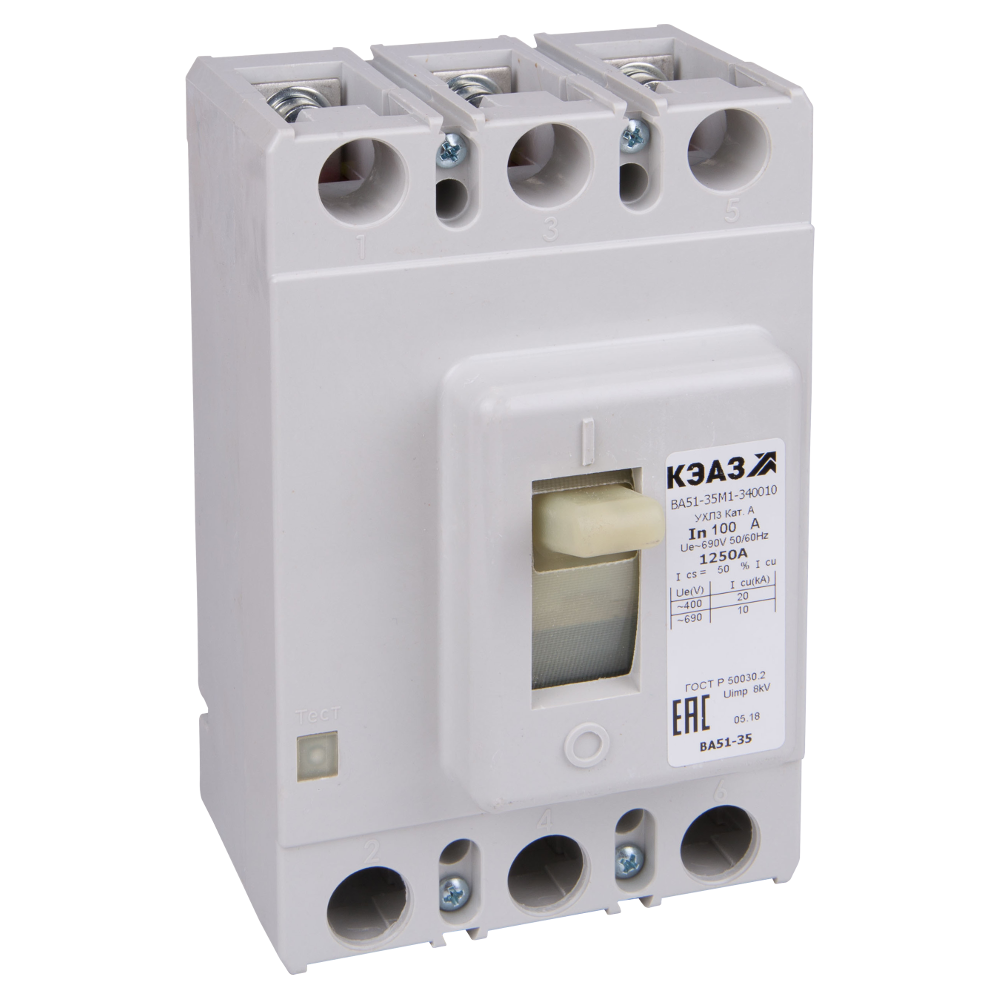

Автоматический выключатель ВА51-35М1-340010-31,5А-500-690AC-УХЛ3-КЭАЗ

Основные характеристики

Классификация

• Базовая уставка: да
• Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
• Тип изделия: Выключатель автоматический

Габариты и материалы

• Габариты изделия: Ширина (мм): 113
• Габариты изделия: Высота (мм): 175
• Габариты изделия: Глубина (мм): 114

Электротехнические характеристики

• Количество полюсов: 3
• Номинальный ток In (А): 31,5
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 3
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 6
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 500А
• Наличие независимого расцепителя: нет
• Регулировка максимальных расцепителей тока: нет
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 8
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Номинальный продолжительный ток Iu (А): 31,5
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 3
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 6

Монтажные характеристики

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 6
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 4х30
• Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (˚С): от -60°С до +40°С
• Категория применения по селективности: неселективный
• Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
• Дополнительное оборудование: Нет
• Дополнительный расцепитель: Нет
• Наличие вспомогательных контактов сигнализации: нет
