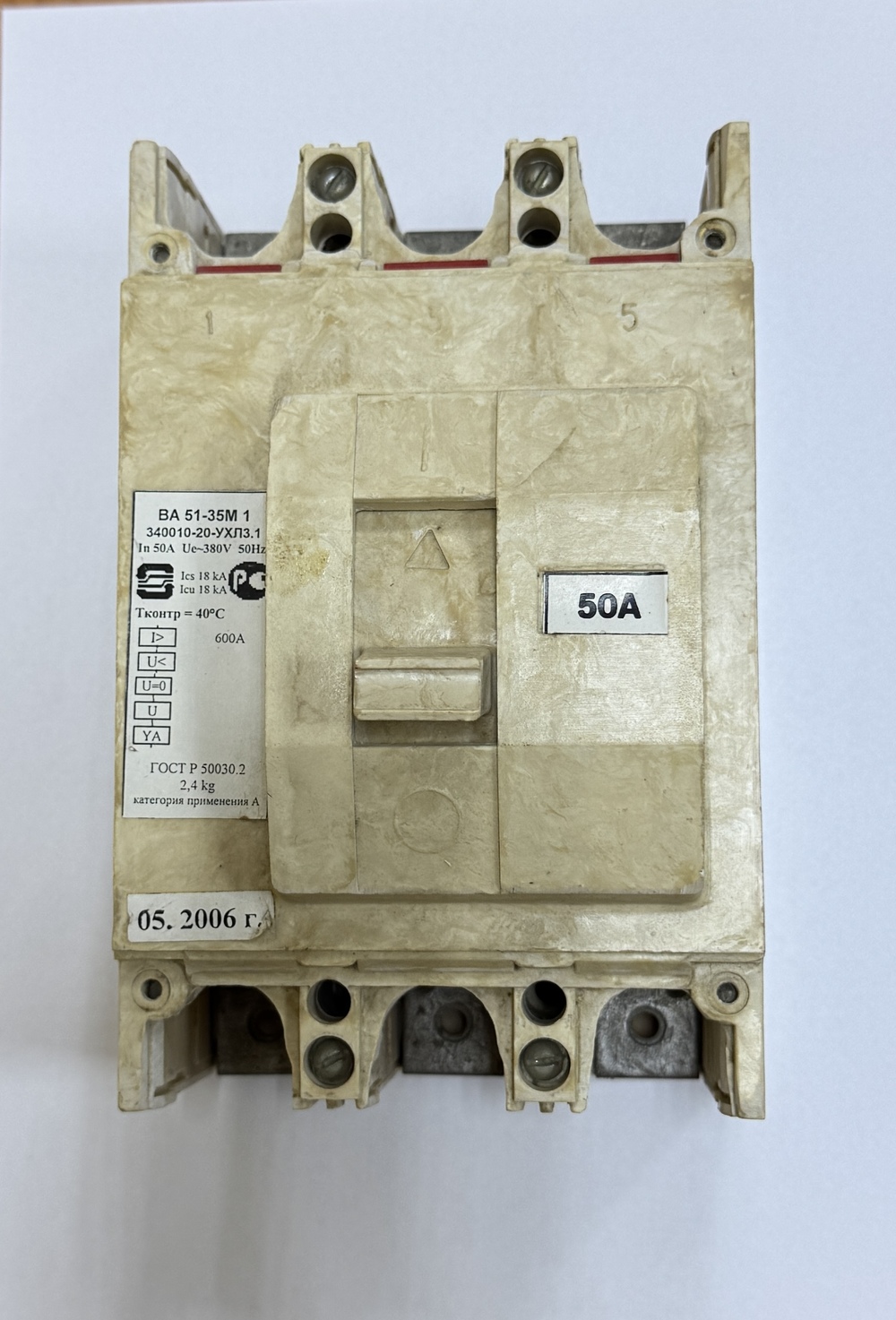

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 50 А.
Основные характеристики
Классификация
- Базовая уставка: да
- Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
- Тип изделия: Выключатель автоматический
Габариты и материалы
- Габариты изделия: Ширина (мм): 113
- Габариты изделия: Высота (мм): 175
- Габариты изделия: Глубина (мм): 114
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 50
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 690
- Предельная коммутационная способность переменного тока Icu (кА): 4
- Номинальное рабочее напряжение переменного тока Ue (В)2: 400
- Предельная коммутационная способность переменного тока Icu (кА)2: 8
- Вспомогательные (свободные) контакты: Нет
- Наличие привода: ручной
- Уставка расцепителей токов короткого замыкания: 600А
- Наличие независимого расцепителя: нет
- Регулировка максимальных расцепителей тока: нет
- Вид расцепителей: тепловой и электромагнитный
- Номинальное напряжение изоляции Ui (В): 690
- Номинальное импульсное напряжение Uimp (кВ): 8
- Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
- Номинальный продолжительный ток Iu (А): 50
- Предельная коммутационная способность переменного тока Icu при 690AC (кА): 4
- Предельная коммутационная способность переменного тока Icu при 400АС (кА): 8
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 10
- Возможность самостоятельного подключения дополнительных устройств: нет
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 4х30
- Вид присоединяемых проводников: шина/провод
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP20
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Категория применения по селективности: неселективный
- Гарантийный срок эксплуатации (лет): 5
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-047-05758109-2011
- Дополнительное оборудование: Нет
- Дополнительный расцепитель: Нет
- Наличие вспомогательных контактов сигнализации: нет
