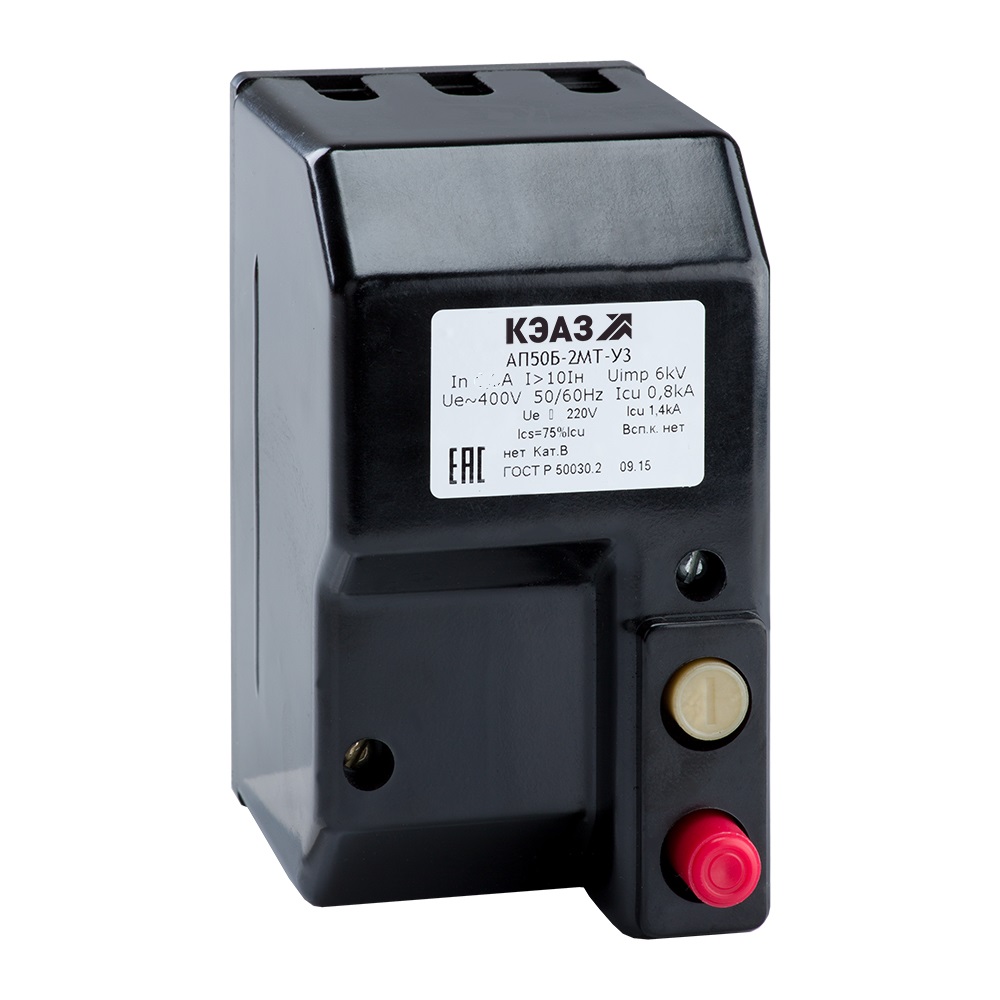

Автоматический выключатель АП50Б-2МТ-10А-10Iн-400AC/220DC-У3-КЭАЗ

Основные характеристики

Классификация

• Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
• Тип изделия: Выключатель автоматический

Габариты и материалы

• Габариты изделия: Ширина (мм): 81
• Габариты изделия: Высота (мм): 139
• Габариты изделия: Глубина (мм): 109

Электротехнические характеристики

• Количество полюсов: 2
• Номинальный ток In (А): 10
• Диапазон регулировки теплового расцепителя (А): 0,7...1Iн
• Частота тока (Гц): 50/60
• Род тока: AC/DC
• Номинальное рабочее напряжение переменного тока Ue (В): 400
• Предельная коммутационная способность переменного тока Icu (кА): 2
• Номинальное рабочее напряжение постоянного тока Ue (В): 220
• Предельная коммутационная способность постоянного тока Icu (кА): 2,5
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 10Iн
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 400
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75
• Предельная коммутационная способность постоянного тока Icu при 220/240DC (кА): 2,5
• Номинальный продолжительный ток Iu (А): 10
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 2

Монтажные характеристики

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 6
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Вид присоединяемых проводников: провод

Эксплуатационные характеристики

• Климатическое исполнение и категория размещения: У3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (˚С): от -40°С до +40°С
• Категория применения по селективности: неселективный
• Гарантийный срок эксплуатации (лет): 2

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2
• Дополнительное оборудование: Нет
• Наличие вспомогательных контактов сигнализации: нет
