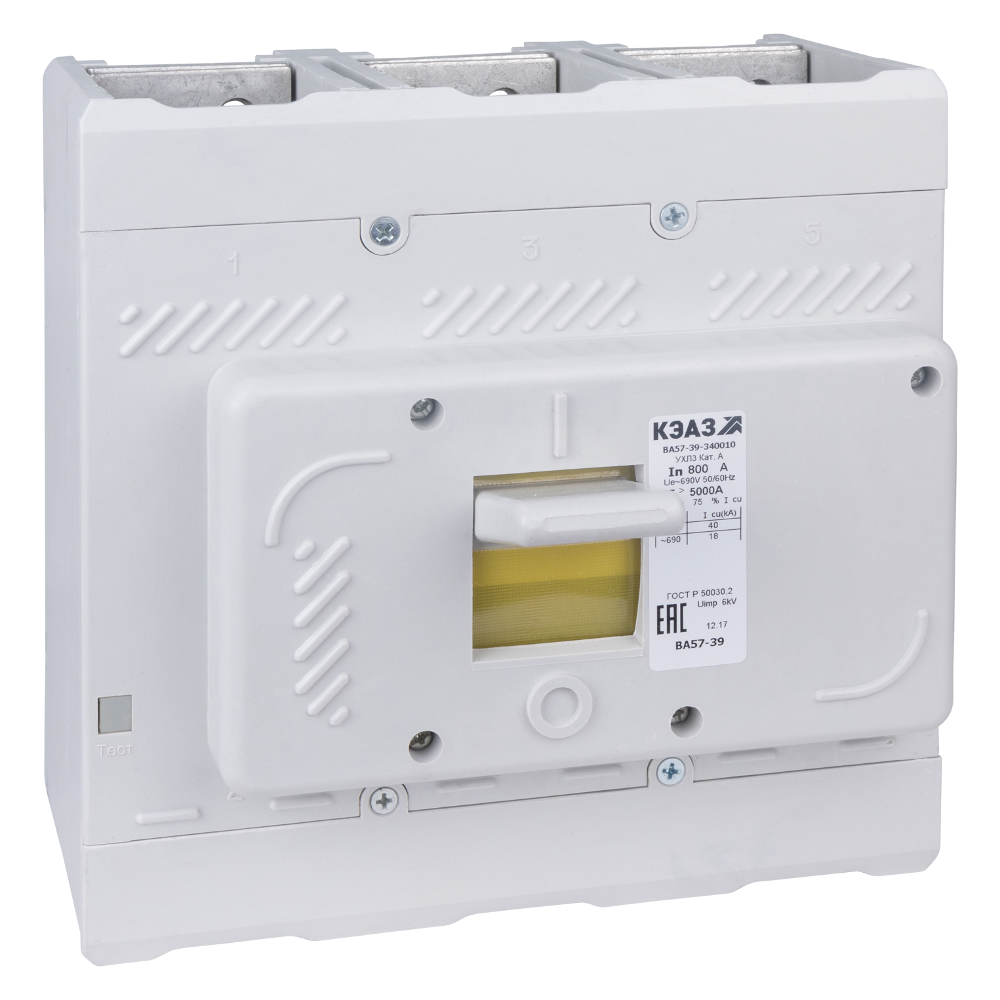

Автоматический выключатель ВА57-39-340010-320А-3200-690AC-УХЛ3-КЭАЗ

Основные характеристики

Классификация

• Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
• Тип изделия: Выключатель автоматический

Габариты и материалы

• Габариты изделия: Ширина (мм): 225
• Габариты изделия: Высота (мм): 224
• Габариты изделия: Глубина (мм): 154

Электротехнические характеристики

• Количество полюсов: 3
• Номинальный ток In (А): 320
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 18
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 40
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 3200А
• Наличие независимого расцепителя: нет
• Регулировка максимальных расцепителей тока: нет
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Номинальный продолжительный ток Iu (А): 320
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 18
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 40
• Уставки рабочего тока расцепителя IR (А): 320
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 3200

Монтажные характеристики

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 2х240
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 12х50
• Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP20
• Диапазон рабочих температур (˚С): от -60°С до +40°С
• Категория применения по селективности: неселективный
• Гарантийный срок эксплуатации (лет): 5

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-037-05758109-2011
• Дополнительное оборудование: комплект зажимов №3; межполюсные перегородки
• Дополнительный расцепитель: Нет
• Наличие вспомогательных контактов сигнализации: нет
