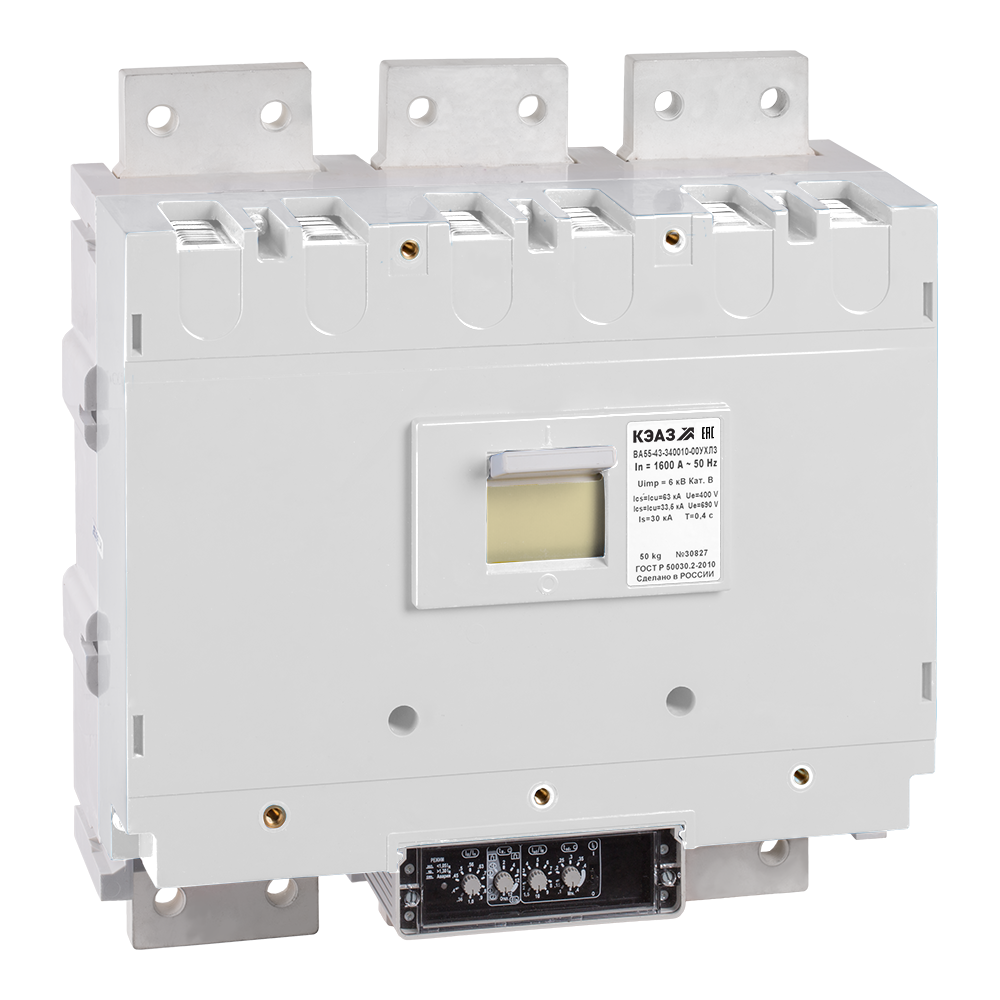

Автоматический выключатель ВА55-43-340010-1600А-690AC-УХЛ3-КЭАЗ

Основные характеристики

Классификация

• Категория ETIM: Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228)
• Тип изделия: Выключатель автоматический

Габариты и материалы

• Габариты изделия: Ширина (мм): 438
• Габариты изделия: Высота (мм): 464
• Габариты изделия: Глубина (мм): 200

Электротехнические характеристики

• Количество полюсов: 3
• Номинальный ток In (А): 1 600
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 33,5
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 80
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Наличие независимого расцепителя: нет
• Регулировка максимальных расцепителей тока: да
• Вид расцепителей: электронный
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 100
• Предельный ток селективности Is (кА): 30
• Тип расцепителя: MR2-AC
• Номинальный продолжительный ток Iu (А): 1 600
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 33,5
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 80
• Номинальная рабочая наибольшая отключающая способность переменного тока Ics при 400AC (кА): 63
• Уставки рабочего тока расцепителя IR в кратности к номинальному току (IR/In): 0,36;0,4;0,45;0,5;0,56;0,63;0,7;0,8;0,9;1
• Уставки по времени срабатывания расцепителя при токе 6IR (с): 2;4;8;16;OFF
• Уставки по току срабатывания расцепителя в зоне короткого замыкания Isd в кратности к рабочему току (Isd/IR): 1,5;2;3;4;5;6;7;8;9;10
• Уставки по времени срабатывания расцепителя в зоне короткого замыкания tsd (с): 0,1;0,15;0,2;0,25;0,3;0,35;0,4;Мгн.
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 30000
• Уставки по времени срабатывания расцепителя при токе 6IR с обратно кубической зависимостью (с): 2;4;8;12;OFF

Монтажные характеристики

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Возможность самостоятельного подключения дополнительных устройств: нет
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых медных шин (мм): 2(100х12)
• Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

• Климатическое исполнение и категория размещения: УХЛ3
• Степень защиты (IP): IP00
• Диапазон рабочих температур (˚С): от -50°С до +55°С
• Категория применения по селективности: селективный

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ): ГОСТ Р 50030.2, ТУ3422-038-05758109-2007
• Дополнительное оборудование: Нет
• Дополнительный расцепитель: Нет
• Наличие вспомогательных контактов сигнализации: нет
