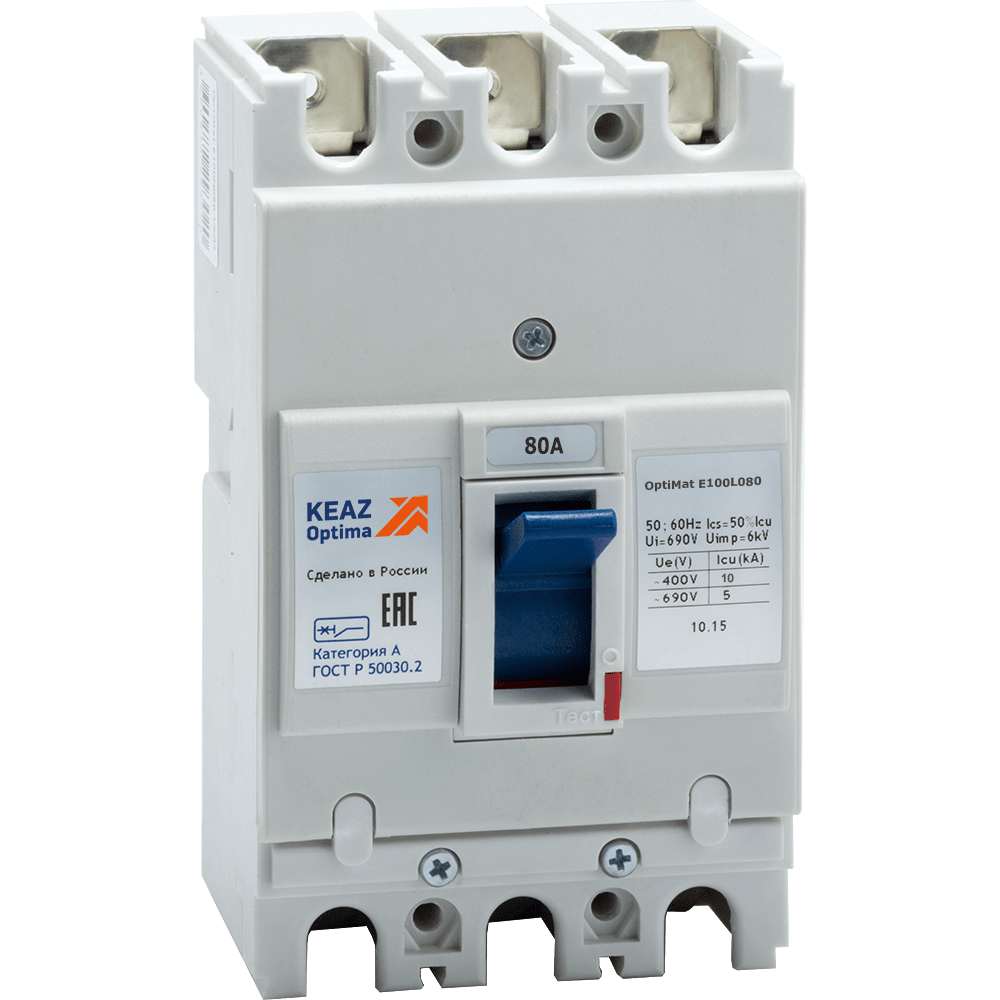

Автоматический выключатель E100L080-УХЛ3 OptiMat

Силовой 3 полюсный автоматический выключатель переменного тока в литом корпусе на номинальный ток 80 А.

Классификация

• Базовая уставка: да
• Категория ETIM: Силовой автоматический выключатель (EC000228)
• Тип изделия: Выключатель автоматический

Габариты и материалы

• Габариты изделия: Ширина (мм): 75
• Габариты изделия: Высота (мм): 130
• Габариты изделия: Глубина (мм): 60

Электротехнические характеристики

• Количество полюсов: 3
• Номинальный ток In (А): 80
• Частота тока (Гц): 50/60
• Род тока: AC
• Номинальное рабочее напряжение переменного тока Ue (В): 690
• Предельная коммутационная способность переменного тока Icu (кА): 5
• Номинальное рабочее напряжение переменного тока Ue (В)₂: 400
• Предельная коммутационная способность переменного тока Icu (кА)₂: 10
• Вспомогательные (свободные) контакты: Нет
• Наличие привода: ручной
• Уставка расцепителей токов короткого замыкания: 800А
• Наличие независимого расцепителя: нет
• Регулировка максимальных расцепителей тока: нет
• Вид расцепителей: тепловой и электромагнитный
• Номинальное напряжение изоляции Ui (В): 690
• Номинальное импульсное напряжение Uimp (кВ): 6
• Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 50
• Номинальный продолжительный ток Iu (А): 80
• Предельная коммутационная способность переменного тока Icu при 690AC (кА): 5
• Предельная коммутационная способность переменного тока Icu при 400АС (кА): 10
• Уставки рабочего тока расцепителя IR (А): 80
• Уставки по току мгновенного срабатывания расцепителя Ii (А): 800

Монтажные характеристики

• Способ крепления (монтажа): винт
• Присоединение внешних проводников: переднее
• Макс. сечение присоединяемых проводов (мм²): 35
• Возможность самостоятельного подключения дополнительных устройств: да
• Способ установки: стационарный с креплением на панели
• Макс. сечение присоединяемых шин (мм): 50
• Вид присоединяемых проводников: шина/провод

Эксплуатационные характеристики

• Степень защиты (IP): IP20
• Климатическое исполнение и категория размещения: УХЛ3
• Диапазон рабочих температур (˚С): от -60°С до +40°С
• Средний срок службы (лет): 10

Дополнительные особенности

• Стандарт российский (ГОСТ, ТУ): ГОСТ P 50030.2-2010, ТУ3422-055-05758109-2012
• Дополнительный расцепитель: Нет
