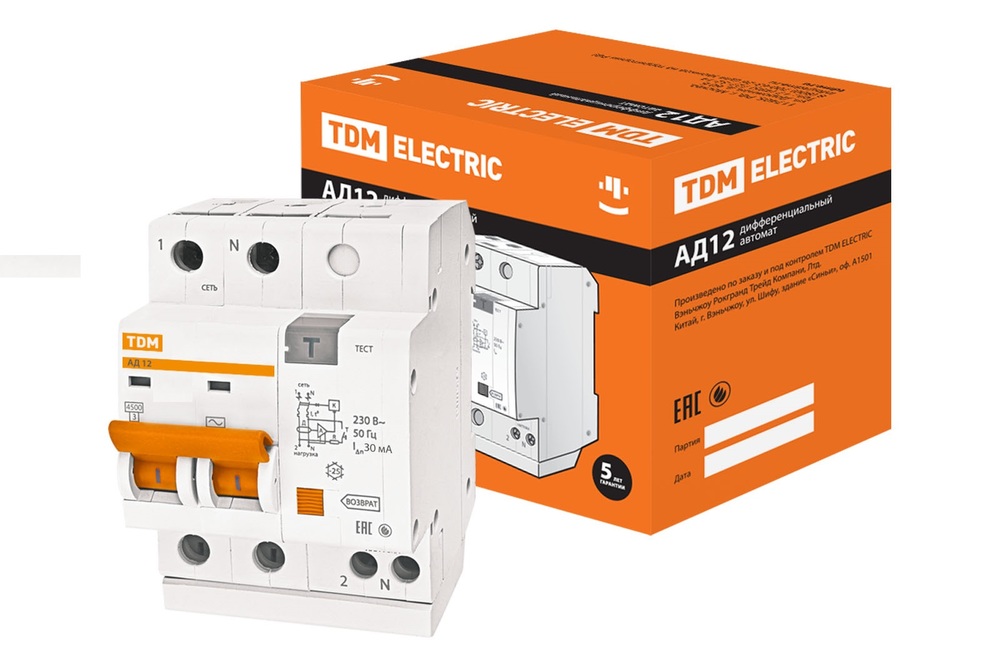

Диф.автомат АД12 2Р 25А 30мА TDM

492,20шт.
535шт.
Цена в магазине: 535шт.
Cкидка 8%
  • Производитель:
  • Артикул:
    SQ0204-0011
  • Код товара:
    Т0000007116

Описание

Маркировка

  • Номинальный ток – значение тока в амперах (А), который дифференциальный автомат способен пропускать бесконечно долго без отключения цепи.
  • Номинальное напряжение – напряжение переменного тока (знак ~), при котором дифференциальный автомат работает в нормальных условиях.
  • Кривая отключения – отражает порог срабатывания при защите от короткого замыкания.
    • Кривая B– автомат срабатывает при появлении вцепи тока в 3-5 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 48-80А). Используется вбытовых сетях сзамоноличенной алюминиевой проводкой.
    • Кривая С– ток вцепи в 5-10 раз больше номинального (т.е. автомат на16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве ивофисных сетях.
  • Номинальная отключающая способность – максимальный ток короткого замыкания, который данный дифференциальный автомат способен отключить и остаться в работоспособном состоянии.
  • Дифференциальный ток – ток в миллиамперах (мА), протекающий по телу человека, прикоснувшегося к токоведущей части и стоящего на токопроводящем полу. Для защиты от поражения используют аппараты с уставками 10, 30 и 100мА. Аппараты с уставкой 300 мА используют для защиты от пожаров или как двухступенчатую селективную защиту.
  • Класс АС – дифференциальные автоматы класса АС защищают от синусоидальных дифференциальных токов.
  • Устройство способно работать при температуре −25°С.

Назначение

  • Проведение тока в нормальном режиме.
  • Отключение тока при коротких замыканиях или перегрузке.
  • Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.

Применение

  • Строительные объекты.
  • Жилищно-коммунальное хозяйство и офисы.
  • Промышленные здания.
  • Электрифицированные рекламные конструкции.

Материалы

  • Корпус и детали выполнены из пластика, не поддерживающего горение.
  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.

Конструкция

  • Защита от сверхтоков в каждом из полюсов (2Р или 4Р)
  • В блоке дифференциальной защиты предусмотрена кнопка возврат, которая, в случае срабатывания аппарата по дифференциальному току, выходит из корпуса и препятствует повторному включению аппарата без возврата ее в корпус.
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
  • На лицевой панели каждого полюса дифференциального автомата АД реализован механический индикатор положения контактов (включено/отключено).

Преимущества

  • Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя, за счёт совмещения функций в одном изделии.
  • Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат начинающему монтажнику.
  • Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.
  • Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
  • Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений.
  • Аппараты АД12 и АД14 сочетает в себе функции автоматического выключателя и выключателя дифференциального тока.

Документация

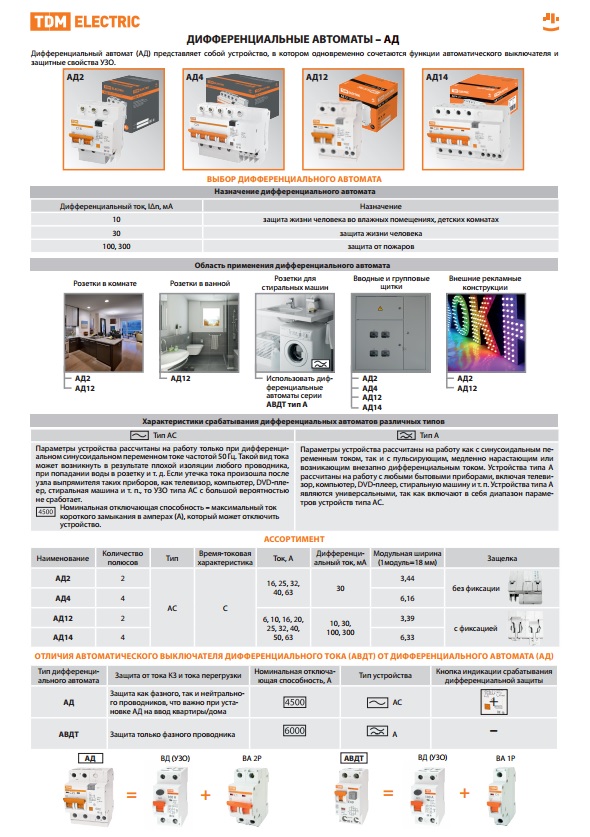

Листовка ad12-14.jpg

Характеристики

  • Производитель:
    Tdm
  • Количество полюсов:
    2
  • Ток номинальный, А:
    25
  • Ток утечки, мА:
    30
  • Тип тока утечки:
    AC
  • Номинальная отключающая способность, кA:
    4.5
  • Назначение:
    Защита как фазного. так и нулевого проводника
  • Напряжение, В:
    230
  • Вид расцепителей:
    Электромагнитный
  • Механическая износостойкость, циклы в/о:
    20000
  • Коммутационная износостойкость, циклы:
    6000
  • Материал корпуса:
    Самозатухающий термопластик
  • Виды индикации:
    Оптический
  • Положение нейтрали:
    Справа
  • Количество модулей:
    3.5
  • Ширина, мм:
    62
  • Частота:
    50 Гц
  • Шаг контакта, мм:
    18
  • Тип прикрепления:
    Дин-рейка
  • Присоединение, мм²:
    25
  • Климатическое исполнение:
    УХЛ4
  • Температура эксплуатации, °С:
    -25.....+40
  • Степень защиты, IP:
    20
  • Вес одного изделия, кг:
    0.25
  • Упаковка:
    Картон
  • Страна производитель:
    Китай
