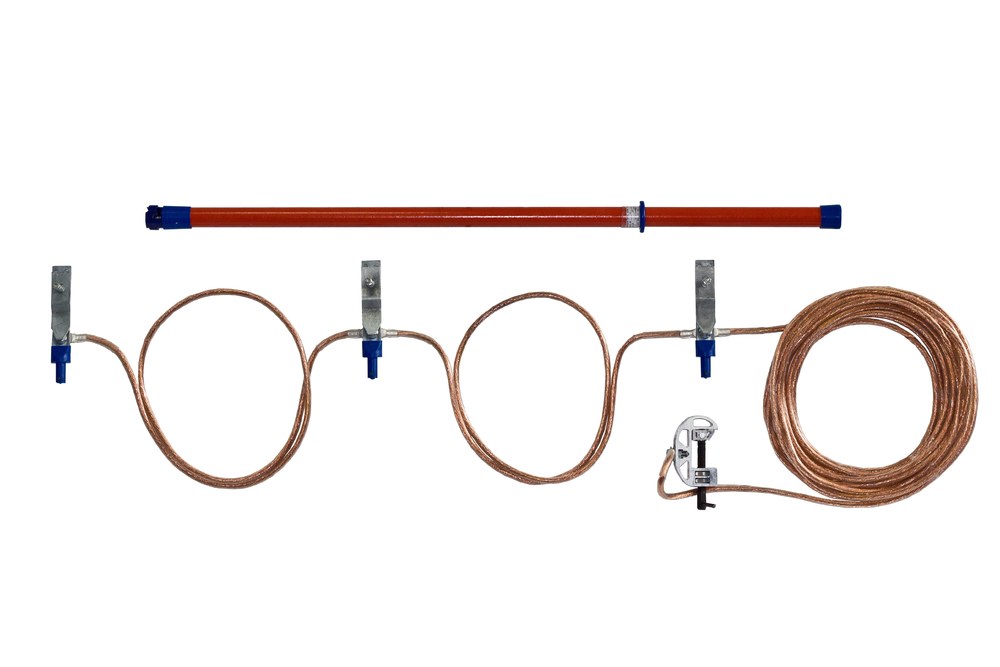

Заземление переносное линейное ЗПЛ-10Д (для ВЛ, до 10кВ,25мм)

  Артикул:    ЗПЛ-10Д

Вес:  5 кг
Длина заземл. провода:  13,4 м
Длина штанги с зажимом:  1310 мм
Напряжение:  10 кВ
Сечение заземл. провода:  25
Число штанг:  1

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Переносные заземления применяются в тех случаях электроустановки, в которых нет стационарных заземляющих ножей. Применяются в качестве основного средства защиты от поражения электрическим током на воздушных линиях электропередачи постоянного и переменного тока промышленной частоты напряжением до 1кВ – ЗПЛ-1, от 1 до 10кВ – ЗПЛ-10, от 10 до 35кВ – ЗПЛ-35, от 35 до 110кВ – ЗПЛ-110, от 110 до 220кВ – ЗПЛ 220.

ПРИНЦИП ДЕЙСТВИЯ

Защитное действие переносных заземлений или стационарных заземляющих ножей заключается в том, что они не позволяют появиться дальше места их установки напряжению опасной для персонала величины. При подаче напряжения на заземленный и закороченный участок возникает короткое замыкание. Благодаря этому напряжение в месте короткого замыкания снижается практически до нуля и на токоведущие части за заземлением напряжение поступать не будет попадать, так же срабатывает защита и происходит отключение источника напряжения.
