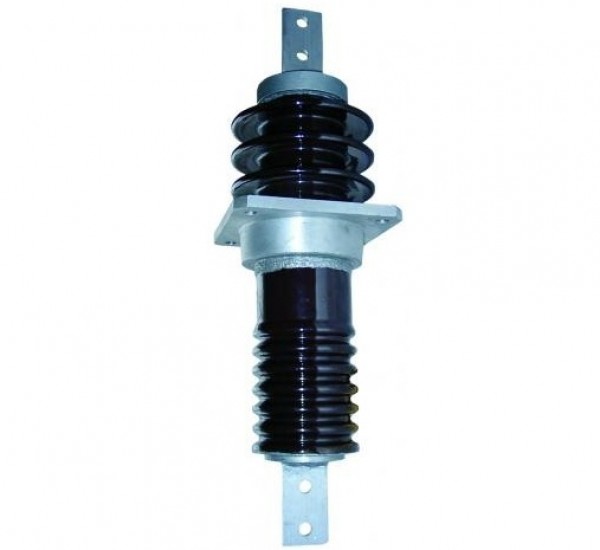

Изолятор проходной ИПУ 10/1000-7.5 (овал. фланец) УХЛ1 Электрофарфор

Изолятор проходной керамический ИПУ-10/1000-7,5 УХЛ 1 ппредназначен для изоляции и проведения токоведущих частей закрытых распределительных устройств, для соединения с открытыми распределительными устройствами или с линиями электропередач на переменное напряжение до 10 кВ, как для работы в атмосфере, так и для закрытых токопроводов.

Проходной изолятор состоит из фарфоровой детали, внутри которой проходит токоведущая металлическая шина или группа шин, шина крепится в металлических колпаках. Для крепления изолятора имеется металлический фланец, который непосредственно соединен с самой фарфоровой деталью.

Структура условного обозначения

• И – изолятор
• П – проходной
• У – усиленное исполнение
• 10 – номинальное напряжение, кВ
• 1000 – номинальный ток, А
• 7,5 – минимальная механическая разрушающая сила на изгиб, кН
• УХЛ – климатическое исполнение по ГОСТ 15150-69
• 1 – категория размещения по ГОСТ 15543.1-89
