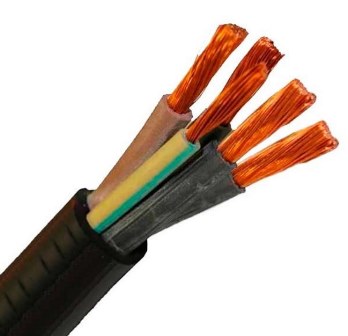

Кабель силовой КГ 5х10

Область применения: кабели силовые гибкие с медными жилами предназначены для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на номинальное переменное напряжение до 660 В частоты до 400 Гц или на постоянное напряжение 1000 В.

    Температура эксплуатации: от минус 40°С (для КГтп-ХЛ от минус 60°С) до плюс 50°С
    Температура прокладки и/или перемотки: соответствует температуре эксплуатации
    Минимальный радиус изгиба: 8 Dн, где Dн — наружный диаметр кабеля.
    Вид климатического исполнения КГтп- У
    Категория размещения: 1, 2, 3  по ГОСТ 15150

Изоляция и оболочка кабелей выполнены из термоэластопласта. Изолированные жилы кабелей имеют отличительную расцветку. Кабели могут иметь все жилы одинакового сечения, а также могут иметь одну жилу меньшего сечения (жилу заземления или нулевую).

     Для обеспечения отделяемости изоляции кабелей от оболочки в многожильных кабелях в качестве разделительного слоя применяется тальк, в одножильных — поверх токопроводящей жилы наносится слой полиэтилентерефталатной пленки. В одножильных кабелях изоляция и оболочка заменены на единый покров: изоляционно-защитную оболочку. Токопроводящие жилы имеют конструкцию, соответствующую классу 5 по ГОСТ 22483. Расцветка изоляции токопроводящих жил — согласно п.2.2.4а ГОСТ 24334.
  Конструкция изделий обеспечивает долговременную эксплуатацию изделий при токовых нагрузках не превышающих указанные в табл. 1.3.6. Правил устройства электроустановок (7-е издание).

     Запрещается эксплуатация кабелей в смотанном состоянии, а также при воздействии направленных физических и фрикционных нагрузок, для подключения подвижных машин и устройств следует применять лотки и устройства укладки кабеля, обеспечивающие соблюдение минимально допустимых радиусов перегиба и отсутствие абразивного износа.

     Кабели марки КГтп, КГтп-ХЛ ТУ 3544-016-12350648-16 предназначены для эксплуатации в соответствии с разделом 7 ГОСТ 24334. Гарантийный срок эксплуатации – 6 месяцев.

     Буквы «тп» в обозначении изделия указывают на применение термопластичных материалов в полимерных покровах изделия. Данное обозначение не является обязательным и реализовано по факту его использования рядом производителей аналогичных изделий. При этом по эксплуатационным режимам, допустимым токовым нагрузкам и показателям безопасности изделия КГтп ТУ 3544-016-12350648-16 идентичны изделиям КГ ТУ 3544-002-12350648-13 и полностью соответствуют требованиям ГОСТ 24334.
