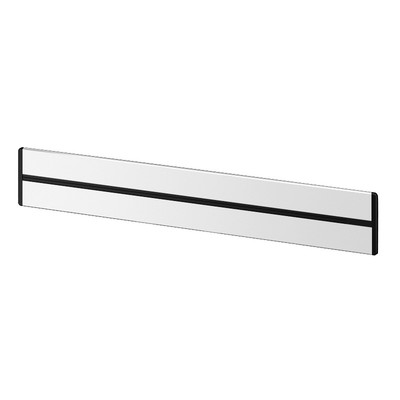

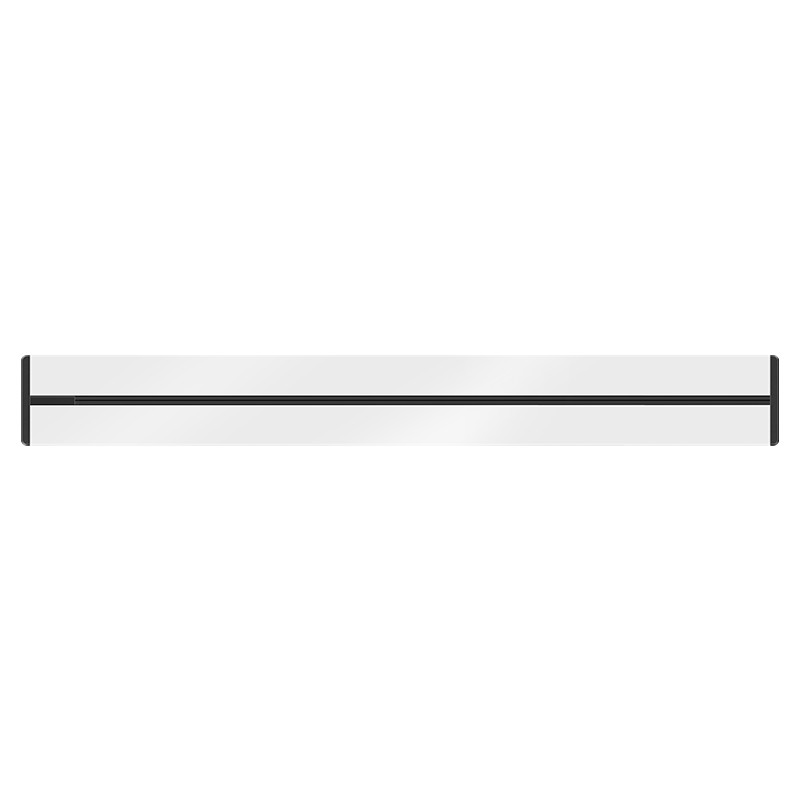

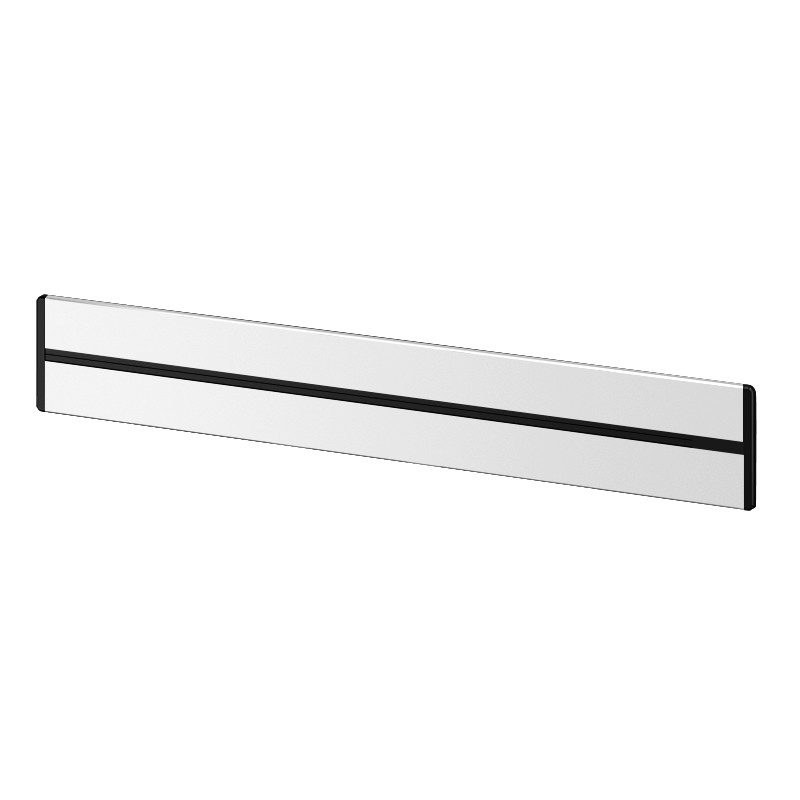

MultiTrack Шина скрытой установки трековой системы 200 см Белый

Шина трековой системы MultiTrack (Systeme Electric) скрытой установки, длиной 200 см, цвет - белый. Предназначена для установки розеток MultiTrack, которые приобретаются отдельно. Максимальное число розеток - 20 шт. Шина подключается к сети переменного тока с параметрами 32А, 250В, 50Гц. Макмимальная мощность подключаемых устройств - не более 8 кВт. Главное премущество: быстрое и безопасное добавление и перемещение розеток, не прибегая к услугам специалиста.

Трековая система розеток MultiTrack применяется в отделке домов, квартир, офисных пространств, отелей и прочих общественных и коммерческий зданий, где есть необходимость в быстрой адаптации количества и типа розеток к количеству подключаемых электроприборов, а также там, где предъявляются повышенные требования к дизайну электроустановки.

Конструкция:

Трековая шина представляет собой окрашенный алюминиевый корпус, на концах которого установлены пластиковые заглушки, закрепленные двумя винтами. Внутри корпуса размещены токопроводящие шины. Для подключения токопроводящих шин к электросети переменного тока справа имеется винтовая клеммная колодка. Для доступа к колодке необходимо отщелкнуть защитную пластиковую крышку с тыльной стороны шины. Для подключения рекомендуется использовать трехпроводный кабель с сечением жил 4 мм². С лицевой стороны на шине, по всей её длине, имеется паз, защищенный резиновыми шторками и предназначенный для установки розеток.

Принцип действия

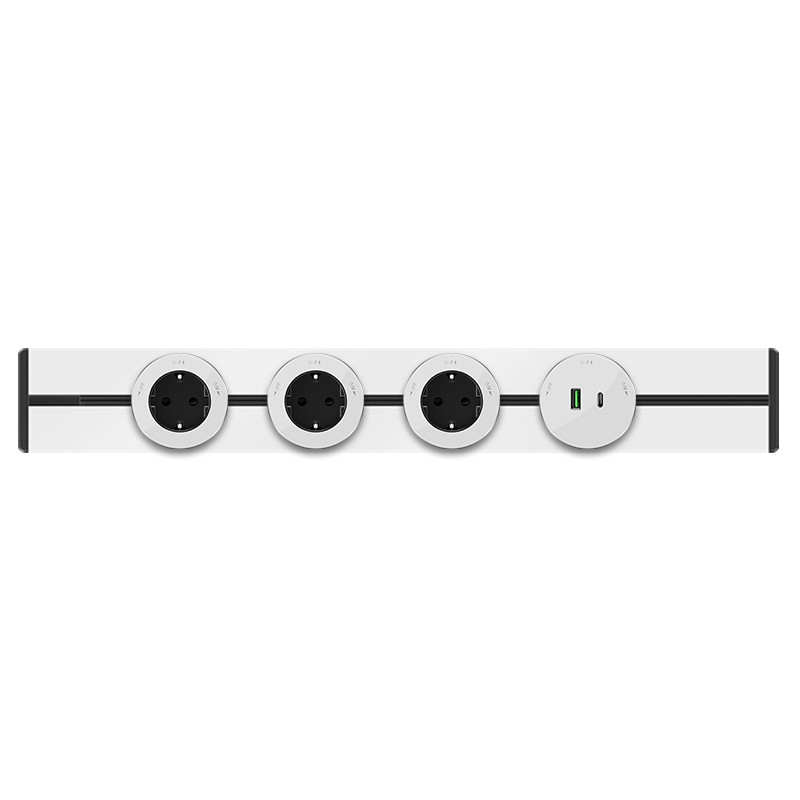

Установка розеток на шину предельно проста:

1. Надо вставить розетку выступающей частью, имеющей поворотные контакты, в паз шины;
2. Повернуть розетку по часовой стрелке на 90° так, чтобы надпись на розетке UP↑ заняла строго вертикальное положение, при этом произойдет соединение контактов розетки с токоведущими шинами. Если шина была подключена к электросети, то питание также будет подано на розетку, и она будет готова для подключения электроприборов.
3. Для снятия розетки следует повернуть розетку против часовой стрелки на 90° и извлечь из паза.

Внимание! Не допускается протаскивание розетки вдоль шины при установке её на новое место во избежание появления царапин на лицевой части трековой шины и повреждения резиновых шторок.
