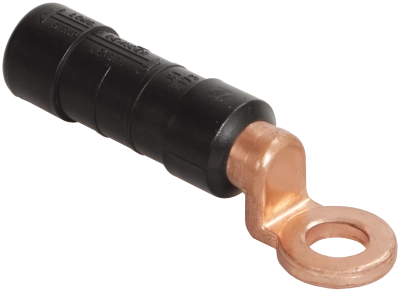

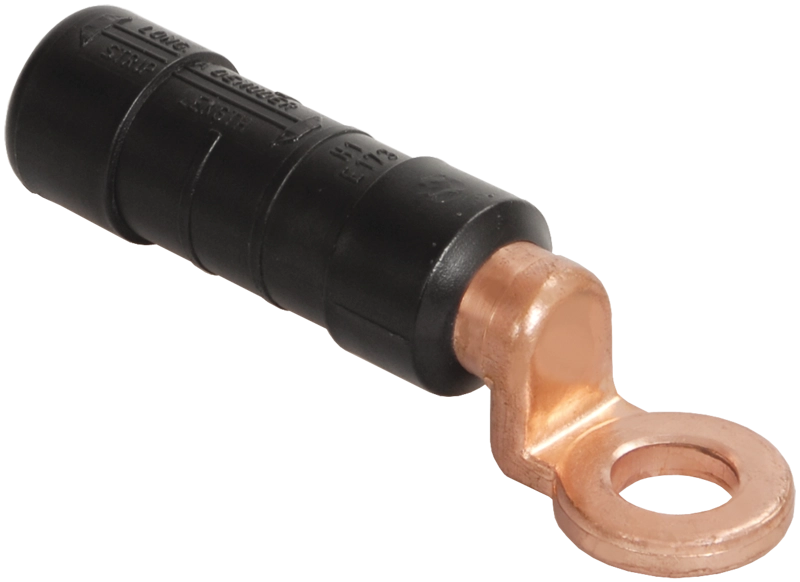

Наконечники гермет.изолированные НИМ 120
- Производитель:
- Артикул:UZA-25-D120
- Код товара:ТС000028882
Описание
Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям. Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии. Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют: - 1200 Н для сечений 16 мм2 и 25 мм2. - 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
- Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
- Каждому сечению соответствует определенный цвет герметизирующего кольца.
- Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.
Характеристики
- Производитель:Iek
- Тип арматуры:Наконечники
- Возможные применяемые сечения, мм²:120
- Диаметр под кабель, мм:14.2
- Отверстие под болт, мм:13
- Материал изделия:Алюминий, Медь
- Напряжение, В:1000
- Длина, мм:118
- Рабочая длина, мм:62.3
- Температура эксплуатации, °С:-50.....+60
- Вес одного изделия, кг:0.12
- Вес 100шт, кг:12.92
- Упаковка:Полиэтилен, 5шт
- Страна производитель:Китай
