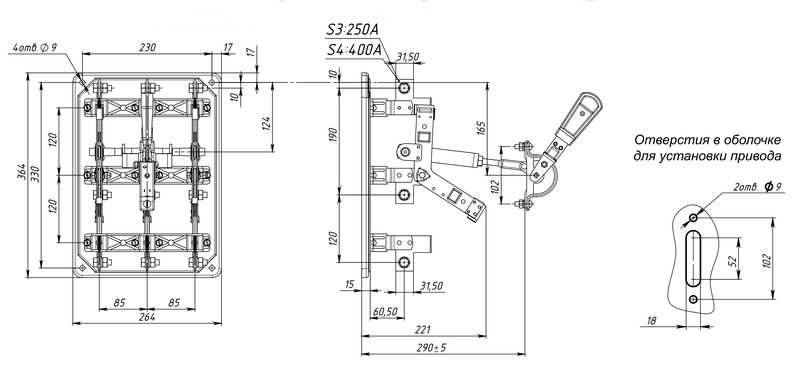

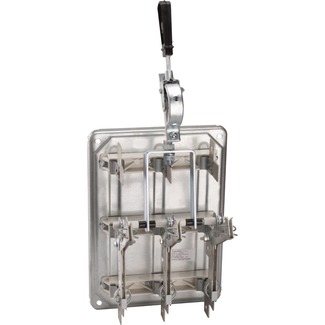

Переключатель ПЦ-2-250 А

Предназначен для пропускания номинальных токов, включения и отключения без нагрузки электрических цепей номинальным напряжением до 380 В переменного тока и 220 В постоянного тока в устройствах распределения электрической энергии.

Основными частями разъединителей являются ножи, контактные и осевые стойки, изготовленные из электротехнической меди марки М1 с оловянированием, смонтированные на общей плите.

Разъединители имеют один ряд осевых и два ряда контактных стоек (по 3 шт.). Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых - сферическими шайбами.

У разъединителей с центральным приводом ножи жестко связаны с осью, которая приводится в движение тягой, непосредственно соединенной с рычажным приводом.

У разъединителей с боковым приводом ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединен с валом, установленным на двух подшипниках. Этот вал приводится во вращение боковой рукояткой, устанавливаемой на одном его конце.

Контактные зажимы разъединителей обеспечивают присоединение к ним не более двух как медных, так и алюминиевых проводников.

Все резьбовые соединения аппаратов предохранены от самоотвинчивания.

Включенное и отключенное положение аппарата указывается положением рукоятки привода.
