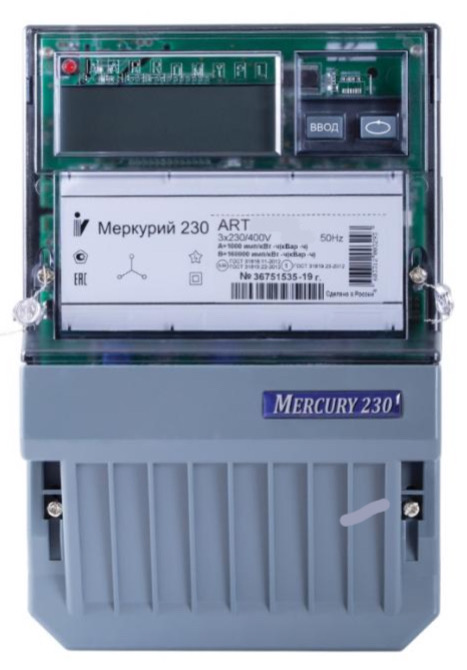

Счетчик 3-ф Меркурий 230 ART-01 PQRSIN 5-60А

Счетчики предназначены для однонаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКуЭ.

Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

• Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
  • энергия всего от сброса показаний;
  • энергия на начало текущих и предыдущих суток;
  • энергия на начало текущего и 11 предыдущих месяцев;
  • энергия на начало текущего и предыдущего года;
  • расход за текущие и предыдущие сутки;
  • расход за текущий и 11 предыдущих месяцев.
• Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
  Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута
• Функция пофазного многотарифного учета
• Учёт технических потерь в линиях электропередач и силовых трансформаторах
• Измерение параметров электрической сети:
  • мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
  • действующие значения фазных токов и напряжений;
  • значения углов между фазными напряжениями;
  • частота сети;
  • коэффициенты мощности по каждой фазе и по сумме фаз.
• Профиль мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 45 минут. Глубина хранения 85 суток для времени усреднения 30 минут
• Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
• Ведение журналов событий, включая события показателей качества электроэнергии
• Возможность подключения резервного питания
• Наличие многофункциональных импульсных выходов, в том числе с функцией управления нагрузкой
• Автоматическая самодиагностика с индикацией ошибок
• Энергонезависимая электронная пломба
• Запись несанкционированных воздействий в нестираемые журналы событий

Условные обозначения: Меркурий 230 ART-0X P Q R (C I L) S D N

А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
ОХ — модификации, подразделяемые по току, напряжению и классу точности;

Р – наличие профиля, журнала событий, учета технических потерь и других дополнительных функций;
Q – измерение показателей качества электроэнергии;
R – интерфейс RS-485 (С – CAN, I – IrDA, L – PLC);
S – внутреннее питание интерфейса RS-485 и модема GSM;
D – наличие входа резервного питания;
N – наличие электронной пломбы;
I – IrDA (инфракрасный порт;
C – CAN;
Lх – PLС (L2-PLCII, L4-PRIME, L5-G3PLC).
