Счетчик 3-ф Меркурий 234 ARTМX2-02 DPBR.G 10-100А улучшенный корпус

Тип изделия:  Счетчик электроэнергии Меркурий 234ARTM-02 PB.G

Особенность:
Счетчик с GSM\GPRS модулем включённый
в цепь счетчиков объединённых RS485 интерфейсом
обеспечивает дистанционный доступ к любому счетчику
по каналу GSM.

Наличие тарифа: 2
Количество фаз:    3
Способ монтажа: монтажная панель
реле отключения нагрузки: нет
Акт поверки:  нет
Высота, мм:   300
Ширина, мм:   174
Глубина,мм:   78
Тип отсчетного устройства: ЖКИ
Номинальный ток,А: 5(100)
Класс точности:    1,0
Наличие интерфейса связи:оптопорт, GSM/GPRS/RS-485*
Номинальное напряжение, В:  230/380
Температура эксплуатации:    -45...+75
Средняя наработка на отказ, ч: 220000
Масса, кг:    1.6

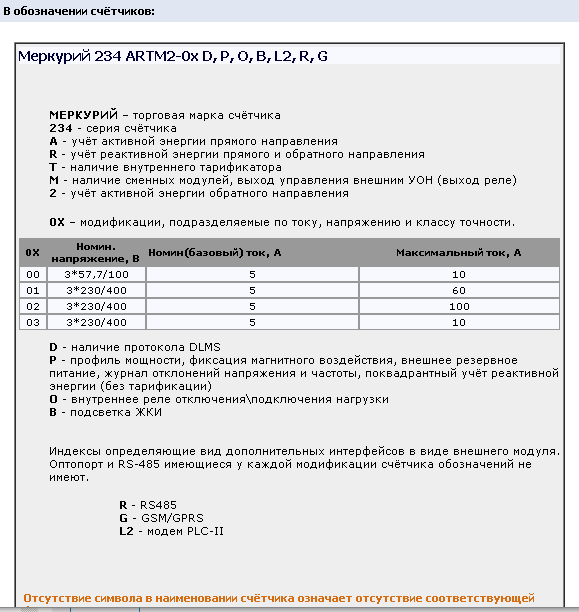

Меркурий 234 ARTM2-0x D, P, O, B, L2, R, G

МЕРКУРИЙ – торговая марка счётчика
234 - серия счётчика
A - учёт активной энергии прямого направления
R - учёт реактивной энергии прямого и обратного направления
T - наличие внутреннего тарификатора
М - наличие сменных модулей, выход управления внешним УОН (выход реле)
2 - учёт активной энергии обратного направления

0X – модификации, подразделяемые по току, напряжению и классу точности.

D - наличие протокола DLMS
P - профиль мощности, фиксация магнитного воздействия, внешнее резервное питание, журнал отклонений напряжения и частоты, поквадрантный учёт реактивной энергии (без тарификации)
О - внутреннее реле отключения\подключения нагрузки
B - подсветка ЖКИ

Индексы определяющие вид дополнительных интерфейсов в виде внешнего модуля. Оптопорт и RS-485 имеющиеся у каждой модификации счётчика обозначений не имеют.
R - RS485
G - GSM/GPRS
L2 - модем PLC-II

Основные технические характеристики

наименование параметров
Класс точности (актив./реактив.)
  - трансформаторного включения    0,5S/1,0
  - непосредственного включения      1,0/ 2,0
Номинальное напряжение, В
  - трансформаторного включения через ТН и ТТ  3*57,7/100
  - непосредственного включения     3*230/400
Установленный диапазон рабочих напряжений, В:  184...264
Расширенный рабочий диапазон напряжений, В:   0...264
Предельный рабочий диапазон напряжений, В     207...253 (при UНОМ=230)
Номинальный (максимальный) ток, А:
  - трансформаторного включения  5(10)
  - непосредственного включения     5(60); 5(100)
Частота сети , Гц     49...51
Максимальный ток для счётчиков трансформаторного включения в течении 0,5 сек, А:  40

 Стартовый ток (чувствительность), А
  - для IНОМ(МАКС)=5(10)А,  UНОМ=57,7 или 230B
  - для IНОМ(МАКС)=5(60)А,     UНОМ=230B
  - для IНОМ(МАКС)=5(100)А,  UНОМ=230B

0,005
0,020
0,020
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
  - для UНОМ=57,7
  - для UНОМ=230

1,0 / 2,0
1,0 / 9,0
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса PLC-II не более, Вт/ВА

1,5/24
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса GSM/RS485 не более, Вт/ВА     4 / 5
Напряжение внешнего резервного питания (для модификаций с литерой "P"), В     +12 B
Полная мощность, потребляемая цепью тока не более, В*А     0,3
Количество тарифов     1...4
Количество тарифных сезонов (месяцев)     12
Точность хода часов при t=20± 5 °C, с/сутки     ± 0,5
Глубина хранения 30-мин срезов энергии, суток     170
Глубина хранения суточных срезов энергии, суток     120
Глубина хранения месячных срезов энергии, месяцев     36
Количество гальванически развязанных импульсных выходов:
   - телеметрических
   - управления нагрузкой
