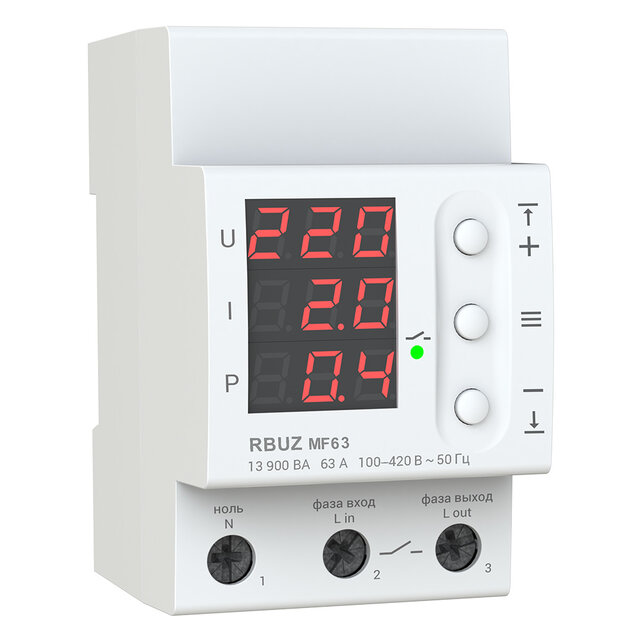

Многофункциональное реле MF63 RBUZ

Многофункциональное реле MF предназначено для защиты однофазного электрооборудования от отклонения по напряжению, току или мощности от заданных пределов. С помощью многофункционального реле можно ограничивать потребляемую активную мощность удаленного оборудования.
Внимание! Реле измеряет только активную мощность.Полная мощность состоит из активной и реактивной мощностей и ее можно рассчитать умножив напряжение и ток.

  Комплект поставки RBUZ mf63

RBUZ mf63 - 1 шт.
Гарантийные свидетельство и талон - 1 шт.
Техпаспорт, инструкция - 1 шт.
Упаковочная коробка - 1 шт

  Схема подключения RBUZ MF63

Напряжение питания(100–400 В, 50 Гц) подается на клеммы 1 и 2, причем фаза (L) определяется индикатором и подключается на клемму 2, а ноль (N) — на клемму 1.
Соединительные провода нагрузки подключаются к клемме 3 и к нулевому клеммнику (в комплект не входит).
Соединение нагрузки с сетевым нулем в клемме 1 НЕ ОСУЩЕСТВЛЯТЬ!

Схема 1. Упрощенная внутренняя схема и схема подключения

Схема 2. Подключение автоматического выключателя и УЗО.

  Установка RBUZ MF63

Многофункциональное реле предназначено для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке в ванной комнате, туалете, кухне, бассейне реле должно быть помещено в оболочку со сте- пенью защиты не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и защита от брызг в любом направлении).
Температура окружающей среды при монтаже должна находиться в пределах –5...+45 °С.

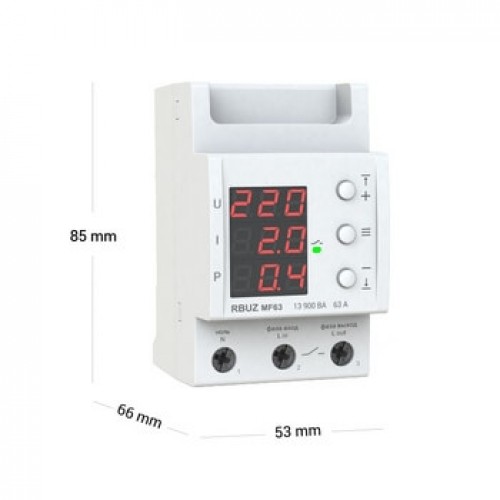

Устройство монтируется в специальный шкаф, позволяющий производить удобный монтаж и эксплуатацию. Шкаф должен быть снабжен стандартной монтажной рейкой шириной 35 мм (DIN-рейка). Реле напряжения занимает в ширину три стандартных модуля по 18 мм.
Высота установки реле напряжения RBUZ mf63 должна находиться в пределах от 0,5 до 1,7 м от уровня пола. Устройство монтируется и подключается после установки и проверки нагрузки.
Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед устройством установить автоматический выключатель (АВ). Автоматический выключатель устанавливается в разрыв фазного провода, как показано на Схеме 2. Он должен быть рассчитан на 63 А.
Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).
Для подключения устройства требуется:
— закрепить устройство на монтажной рейке(DIN);
— подвести провода;
— выполнить соединения согласно данного паспорта.
Клеммы устройства RBUZ mf63 рассчитаны на провод с сечением не более 16 мм . Для уменьшения 2 механической нагрузки на клеммы желательно использовать мягкий провод, например, провод типа ПВ3. Зачистите концы проводов 10 ±0,5 мм. Более длинный конец может стать причиной короткого замыкания, а короткий — причиной ненадежного соединения. Используйте кабельные наконечники. Открутите винты клемм и вставьте зачищенный конец провода в клемму. Затяните клемму с моментом 2,4 Н м. Слабая затяжка может привести к слабому контакту и перегреву клемм и проводов, перетяжка — к повреждению клемм и проводов. Провода затягиваются в клеммах при помощи отвертки с шириной жала не более 6 мм. Отвертка с жалом шириной более 6 мм может нанести механические повреждения клеммам. Это может повлечь потерю права на гарантийное обслуживание.
Необходимо, чтобы коммутировал ток RBUZ mf63 не более номинального тока, указанного в паспорте. Если ток превышает это значение, то необходимо нагрузку подключить через контактор (магнитный пускатель, силовое реле), который рассчитан на данный ток.
Сечение проводов проводки, к которой подключается , должно соответствовать величине RBUZ mf63 электрического тока, потребляемого нагрузкой.

  Эксплуатация RBUZ mf63

При включении реле сразу начинает отображать значение напряжения сети. Если напряжение находится в допустимых пределах, включается нагрузка через установленное время. Последние 3 с перед включением нагрузки экраны будут мигать. О включении нагрузки сигнализирует свечение зеленого индикатора.
На соответствующих экранах появятся значение тока и активной мощности нагрузки.
При отклонении напряжения от установленных пределов произойдет отключение нагрузки.
При превышении пределов тока или мощности, соответствующий экран будет мигать, а через время отключения нагрузки сработает защита. Реле выключит нагрузку.

Верхний и нижний пределы (завод. настр. 242 В / 198 В)
Для просмотра верхнего предела нажмите на кнопку «+», нижнего предела — «–». В этом состоянии кнопками «+» и «–» можно изменить верхний и нижний пределы. Через 3 с после последнего нажатия кнопок или кратковременным нажатием средней кнопки реле вернется в штатный режим.
При настройке пределов напряжения необходимо руководствоваться данными из технической документации к защищаемому оборудованию.

Функциональное меню
Для выбора нужного пункта меню используйте среднюю кнопку.
Изменить параметр можно кнопками «+» или «–». Первое нажатие вызывает мигание параметра, следующее изменение.
Через 3 с после последнего нажатия кнопок или кратковременным нажатием средней кнопки реле вернется в штатный режим.

Время задержки включения нагрузки
Если установленное время задержки более 6 с, то при кратковременном скачке напряжения перед обратным отсчетом на 1,5 с экран выведет максимальное зафиксированное напряжение, ток и мощность, затем на 1,5 с текущее напряжение и обратный отсчет.
Во время обратного отсчета экран тока будет отображать оставшееся время до включения нагрузки, экран мощности сигнализирует нахождение реле в обратном отсчете. Экран напряжения — действующее напряжение во время отсчета.


Для защиты холодильной техники, где присутствует компрессор, рекомендуется установить задержку включения нагрузки 120–180 с. Это позволит увеличить срок службы компрессора.

Сброс на заводские настройки времени задержки включения нагрузки
Удерживайте 3 кнопки более 8 с до появления на экране «dEF». Произойдет сброс на заводские настройки и перезагрузка реле.


Защита от внутреннего перегрева
Если температура внутри корпуса превысит 80 °С, произойдет аварийное отключение нагрузки. На экране напряжения будет мигать «oht», экран тока отобразит температуру датчика защиты, а экран мощности о выводе температуры в градусах Цельсия.
Реле разблокируется, если температура внутри корпуса снизится до 60 °С и будет нажата одна из кнопок для разблокировки. Надпись «oht» при этом перестанет мигать.
При обрыве или коротком замыкании датчика термозащиты реле продолжает работать в обычном режиме, но каждые 4 с появляется надпись «Ert», означающая проблему с датчиком. В этом случае контроль за внутренним перегревом осуществляться не будет.
