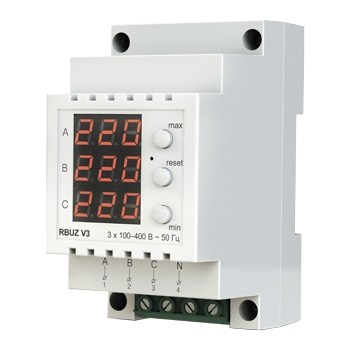

Вольтметр RBUZ V3 цифровой трехфазный

Вольтметр трехфазный RBUZ V3 (старое название ZUBR V3).
Вольтметр для контроля уровня напряжения.
Устанавливается на DIN-рейку в распределительный щиток.
Фиксация в памяти минимального и максимального напряжения.
Контроль чередования фаз.

  Комплект поставки RBUZ V3

RBUZ V3 - 1 шт.
Гарантийные свидетельство и талон - 1 шт.
Техпаспорт, инструкция - 1 шт.
Упаковочная коробка - 1 шт

  Схема подключения RBUZ V3

Фазы для питания определяются индикатором и подаются на устройство, причем фаза А подключается к клемме 1, фаза В к клемме 2, а фаза С к клемме 3. Ноль подключается к клемме 4.

Схема 1. Упрощенная внутренняя схема и схема подключения

  Установка RBUZ V3

Устройство RBUZ V3 предназначено для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке в ванной комнате, туалете, кухне, бассейне устройство должно быть помещено в оболочку со степенью защиты не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и защита от брызг в любом направлении).
Температура окружающей среды при монтаже должна находиться в пределах –5...+45 °С.
Устройство монтируется в специальный шкаф, позволяющий производить удобный монтаж и эксплуатацию. Шкаф должен быть снабжен стандартной монтажной рейкой шириной 35 мм (DIN-рейка). Реле напряжения RBUZ V3 занимает в ширину три стандартных модуля по 18 мм.
Высота установки реле напряжения RBUZ V3 должна находиться в пределах от 0,5 до 1,7 м от уровня пола. Устройство монтируется и подключается после установки и проверки нагрузки.
Для подключения устройства требуется:
— закрепить устройство на монтажной рейке(DIN);
— подвести провода;
— выполнить соединения согласно данного паспорта.
Клеммы устройства RBUZ V3 рассчитаны на провод с сечением не более 16 мм . Для уменьшения 2 механической нагрузки на клеммы желательно использовать мягкий провод, например, провод типа ПВ3. Зачистите концы проводов 10 ±0,5 мм. Более длинный конец может стать причиной короткого замыкания, а короткий — причиной ненадежного соединения. Используйте кабельные наконечники. Открутите винты клемм и вставьте зачищенный конец провода в клемму. Затяните клемму с моментом 2,4 Н м. Слабая затяжка может привести к слабому контакту и перегреву клемм и проводов, перетяжка — к повреждению клемм и проводов. Провода затягиваются в клеммах при помощи отвертки с шириной жала не более 6 мм. Отвертка с жалом шириной более 6 мм может нанести механические повреждения клеммам. Это может повлечь потерю права на гарантийное обслуживание.

  Эксплуатация RBUZ V3

При включении прибор сразу начинает отображать значение напряжения на трех фазах.

Максимальное напряжение
Для просмотра сохраненного максимального напряжения на фазах нажмите на верхнюю кнопку. Отображение максимального напряжения будет сопровождаться красным свечением индикатора. Через 3 с после последнего нажатия кнопок, прибор вернется к индикации напряжения сети, индикатор красного цвета погаснет.

Минимальное напряжение
Для просмотра сохраненного минимального напряжения на фазах нажмите на нижнюю кнопку. Отображение минимального напряжения будет сопровождаться красным свечением индикатора. Через 3 с после последнего нажатия кнопок, прибор вернется к индикации напряжения сети, индикатор красного цвета погаснет.

Сброс сохраненных максимального и минимального напряжения
Кратковременное нажатие на среднюю кнопку отобразит на фазе В «СБР» и загорится красным индикатор. При отпускании кнопки прибор сотрет из памяти все сохраненные значения напряжений на каждой фазе. Через 3 с после последнего нажатия кнопок, прибор вернется к индикации напряжения сети, индикатор красного цвета погаснет.

Контроль слипания и последовательности фаз
В случае слипания или нарушения последовательности фаз добавляется чередование индикации текущего напряжения с символами порядка фаз(AAA, AAb, AAC, AbA, Abb, ACA,Acb,ACC).

Если вы считаете, что показатели RBUZ V3 и вашего образцового прибора расходятся, то значения показаний можно откорректировать.
Нажатие на среднюю кнопку более 5 с приводит к отображению надписи на индикаторе «А» «ПоП» ,отпускание в этом момент приводит к переходу в режим просмот а поправки, при этом индикатор «В» — обозначение фазы, «С» — значение поправки в вольтах. Переключение между поправками для каждой фазы производится кратковременным нажатием средней кнопки, четвертое нажатие приводит к возврату индикации действующих значений напряжения.
Для изменения напряжения поправки необходимо кратковременно нажать кнопку «+» или «–», затем этими кнопками можно внести изменение. Диапазон изменения соответствует ±20 В.
Через 3 с после последнего нажатия кнопок или кратковременном нажатии на среднюю — возвращается сначала в RBUZ V3 режим просмотра поправки, а затем к индикации действующих значений напряжения.
