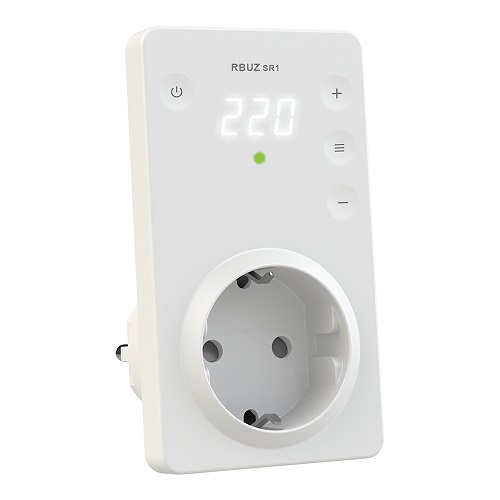

Реле напряжения RBUZ SR1 в розетку

Реле напряжения SR1 с сенсорным управлением предназначено для защиты электрооборудования от недопустимых скачков напряжения в сети. Чувствительное к отклонениям сетевого напряжения электрооборудование: холодильники, телевизоры, видео- и аудиотехника, компьютеры и др.
Качество напряжения сети должно соответствовать государственным стандартам 230 В с незначительными отклонениями. На это напряжение ориентируются производители бытовой техники. Но реальное напряжение сети не всегда соответствует этим стандартам. Могут происходить перепады напряжения от 160 до 400 В, вызванные целым рядом факторов.

  Комплект поставки RBUZ SR1

RBUZ SR1 - 1 шт.
Гарантийные свидетельство и талон - 1 шт.
Техпаспорт, инструкция - 1 шт.
Упаковочная коробка - 1 шт

  Подключение RBUZ SR1

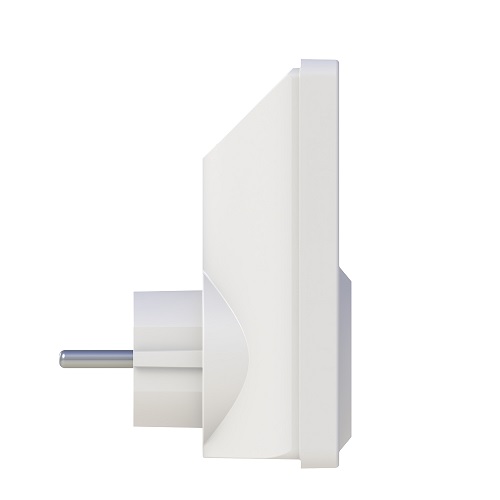

Реле напряжения SR1 подключается в стандартную розетку с заземлением, рассчитанную на ток не менее 16 А. Конструкция розетки должна обеспечивать надежный контакт с вилкой реле напряжения.
К розетке реле напряжения SR1 подключается нагрузка, ток которой не должен превышать 16 А.
— включить вилку в розетку;
— штепсельные вилки включить в соответствующие гнезда исходного напряжения.
Сенсорнoе управление реле напряжения чувствительно к воздействию сильных электромагнитных полей и помех (например, лампы дневного света и др.), близкое расположение к которым может вызвать ложное срабатывание сенсорных кнопок или их блокировку. Учитывайте это при монтаже.

  Применение RBUZ SR1

Устройство RBUZ SR1 предназначено для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален.
Температура окружающей среды при монтаже должна находиться в пределах –5...+45 °С.
Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед устройством установить автоматический выключатель (АВ). Автоматический выключатель устанавливается в разрыв фазного провода в распределительном электрическом щитке. Он должен быть рассчитан на 16 А.
Для защиты от перенапряжений вызванных разрядами молний совместно с RBUZ SR1 необходимо применять разрядники. Устанавливаются они на вводе в здание в соответствии со своей инструкцией.
Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения) в распределительном электрическом щитке.
Необходимо, чтобы RBUZ SR1 коммутировал ток не более 2/3 максимального тока указанного в паспорте.
Также необходимо учитывать, что нагрузка в 3 000 ВА (при 220 В) при 270 В будет составлять 4 400 ВА. Поэтому при выборе подключаемой мощности нужно убедиться, что максимальная мощность, подключаемая к RBUZ SR1, при максимально возможном напряжении (отклонения в верхнюю сторону) не превышает паспортное значение.

  Эксплуатация RBUZ SR1

Для включения / выключения удерживайте «0» в течение 4 с. На экране будут появляться одна за одной 3 черточки, затем «on» или «oFF».
После включения реле напряжения начнет измерять и отображать действующее напряжение сети. Если напряжение будет находиться в установленных пределах, то через установленное время задержки подается напряжение на нагрузку. При этом индикатор начинает светиться зеленым цветом.
После отключения реле напряжения переходит в спящий режим. Для полного отключения необходимо вынуть реле напряжения из розетки.


Верхний и нижний пределы (завод. настр. 242 В / 198 В)
Для просмотра и изменения верхнего предела нажмите на «+», нижнего — «–». В этом состоянии мигающее значение пределов можно изменить «+» или «–». Через 5 с происходит возвращение к индикации напряжения сети.

Блокировка кнопок
Для блокировки (разблокировки) удерживайте одновременно кнопки «+» и «–» более 6 с до появления на экране надписи «Loc»(«unLoc»)

Функциональное меню
Для выбора нужного пункта меню используйте «≡»
Изменить параметр можно кнопками «+» или «–». Первое нажатие вызывает мигание параметра, следующее — изменение.
Через 5 с после последнего нажатия кнопок происходит возвращение к индикации напряжения сети.

Задержка включения нагрузки
Обратный отсчет всегда будет сопровождаться миганием точки в крайнем правом разряде экрана. Обратный отсчет задержки в диапазоне 3...100 с отобразится на экране в секундах с символом «t» в старшем разряде.
Если установленное время задержки более 6 с, то при кратковременном скачке напряжения перед обратным отсчетом на полторы секунды экран выведет максимальное напряжение, затем на полторы секунды текущее напряжение и оставшийся обратный отсчет.

Сброс на заводские настройки времени задержки включения нагрузки
При удержании трёх кнопок более 12 с производится сброс времени задержки включения нагрузки и перезагрузка устройства.

Защита от внутреннего перегрева
Если температура внутри корпуса превысит 80 °С произойдет аварийное отключение нагрузки. На экране 1 раз / с будет высвечиваться «oht» (overheat – перегрев).
В это время нажатие «≡ » выведет на экран температуру датчика термозащиты. Когда температура внутри корпуса опустится ниже 60 °С — реле напряжения включит нагрузку и возобновит работу.
При срабатывании защиты более 5 раз подряд в течение 24 ч реле напряжения заблокируется до тех пор, пока температура внутри корпуса не снизится до 60 °С ( «oht» при этом мигать перестанет) и не будет нажата одна из кнопок.
При обрыве или коротком замыкании датчика внутреннего перегрева реле напряжения продолжит работу,но каждые 5 с будет высвечиваться надпись «Ert» (проблема с датчиком).В этом случае контроль за внутренним перегревом осуществляться не будет.

  Особенности использования реле напряжения RBUZ SR1

Для защиты холодильной техники, где присутствует компрессор, рекомендуется установить задержку включения нагрузки 120–180 с. Это позволит увеличить срок службы компрессора.
