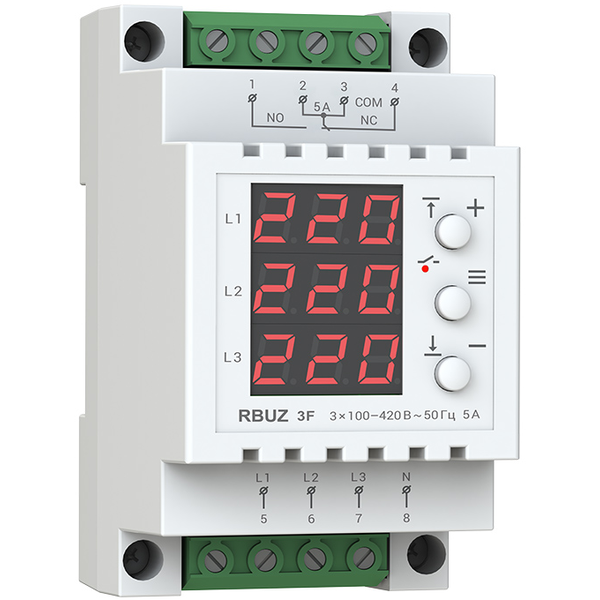

Реле напряжения RBUZ 3F

Реле напряжения для трехфазной нагрузки RBUZ 3F (старое название ZUBR 3F).
Предназначено для трехфазных двигателей.
Защита от максимального и минимального напряжения, перекоса фаз их слипания, неправильного чередования фаз, от обрыва нуля.
Есть дополнительная защита в виде варистора и плавкого предохранителя.

  Комплект поставки RBUZ 3F

RBUZ 3F - 1 шт.
Гарантийные свидетельство и талон - 1 шт.
Техпаспорт, инструкция - 1 шт.
Упаковочная коробка - 1 шт

  Схема подключения RBUZ 3F

Фазы для питания определяются индикатором и подаются на устройство, причем фаза А подключается к клемме 5, фаза В к клемме 6, а фаза С к клемме 7. Ноль подключается к клемме 8.
Клеммы 1, 2 или 3, 4 необходимы для управлением нагрузкой или трехфазным контактором.

Схема 1. Упрощенная внутренняя схема и схема подключения

Схема 2. Возможный вариант подключения УЗО, автоматического выключателя и контактора с катушкой на 220 В..

Схема 3. Возможный вариант подключения УЗО, автоматического выключателя и контактора с катушкой на 380 В.

  Установка RBUZ 3F

Устройство RBUZ 3F предназначено для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке во влажном помещении устройство должно быть помещено в оболочку со степенью защиты не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и защита от брызг в любом направлении).
Температура окружающей среды при монтаже должна находиться в пределах –5...+45 °С.
В RBUZ 3F есть дополнительная защита от перенапряжений в виде варистора и плавкого предохранителя.
Устройство монтируется в специальный шкаф, позволяющий производить удобный монтаж и эксплуатацию. Шкаф должен быть снабжен стандартной монтажной рейкой шириной 35 мм (DIN-рейка). Устройство занимает в ширину три стандартных модуля по 18 мм.
Высота установки устройства должна находиться в пределах от 0,5 до 1,7 м от уровня пола.
Устройство RBUZ 3F монтируется и подключается после установки и проверки нагрузки.
Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед устройством установить автоматический выключатель (АВ). Автоматический выключатель устанавливается в разрыв фазных проводов, как показано на Схемах 2 и 3. Он должен быть рассчитан на ток нагрузки.
Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).
Для подключения устройства требуется:
— закрепить устройство на монтажной рейке (DIN);
— подвести провода;
— выполнить соединения согласно данного паспорта.
Клеммы устройства рассчитаны на провод с сечением не более 2,5 мм . Для уменьшения механической нагрузки на клеммы желательно использовать мягкий провод, например, провод типа ПВ3. Зачистите концы проводов 8±0,5 мм. Более длинный конец может стать причиной короткого замыкания, а короткий — причиной ненадежного соединения. Используйте кабельные наконечники. Открутите винты клемм и вставьте зачищенный конец провода в клемму. Затяните клемму с моментом 0,5 Н × м. Слабая затяжка может привести к слабому контакту и перегреву клемм и проводов, перетяжка — к повреждению клемм и проводов.

  Эксплуатация RBUZ 3F

При включении RBUZ 3F сразу начинает отображать значение напряжения на трех фазах. Если напряжение не нормальное (повышенное, пониженное, фазы не в нужном порядке, есть слипание фаз или присутствует перекос фаз) реле не включится до тех пор, пока напряжение и порядок фаз не придет в норму. Если напряжение нормальное, включается нагрузка и начинает светиться красный светодиод.

Верхний и нижний пределы(завод. настр. 242 В / 198 В)
Для просмотра и изменения верхнего предела нажмите на кнопку «+»,нижнего предела — «–». В этом состоянии кнопками «+» и «–» можно изменить выбранный предел. Через 3с после последнего нажатия кнопок или кратковременном нажатии средней кнопки, вернется к индикации напряжений на фазах

Просмотр последних аварийных напряжений
Кратковременное нажатие на среднюю кнопку позволяет просмотреть значение напряжений, в результате которых прибор отключал нагрузку. Это значение хранится в энергонезависимой памяти.

Время задержки включения нагрузки (завод. настр. 3 с)
Второе кратковременное нажатие средней кнопки вызывает переход в режим просмотра времени задержки включения нагрузки. Нажатие на кнопки «+» или «–» вызовет мигание на индикаторе «В» значения времени. В этом состоянии кнопками «+» и «–» можно изменить время задержки включения нагрузки с шагом 3 с в пределах от 3 до 600 с.
В режиме ожидания задержки включения нагрузки индикатор фазы «В» отображает оставшееся время до включения нагрузки, индикатор фазы «А» — действующее напряжение фазы, указанной в левом разряде индикатора фазы «С». Крайний правый разряд фазы «С» указывает, что обратный отсчет идет в секундах.
Если установленное время задержки больше 6 с, то при кратковременном скачке напряжения перед обратным отсчетом на 2 с индикаторы выведут напряжение по фазам в момент скачка, затем на 2 с действующее и обратный отсчет.

Перекос и последовательность фаз (завод. настр. 20 В)
Третье кратковременное нажатие средней кнопки на RBUZ 3F вызывает переход в режим управления перекосом фаз. Нажатие на кнопки «+» или «–» вызовет мигание на индикаторе «В» значения напряжения перекоса фаз. Повторное нажатие на кнопки «+» или «–» будет увеличивать или уменьшать напряжение перекоса.
В случае выключения нагрузки из-за нарушения пределов перекоса фаз, на индикаторе будет чередоваться текущее напряжение и величина перекоса в момент срабатывания.
Для отключения контроля перекоса и последовательности фаз у RBUZ 3F увеличить напряжение перекоса фаз до появления надписи «OFF».

Контроль слипания и последовательности фаз
В случае слипания или нарушения последовательности фаз при включенном контроле перекоса фаз добавляется чередование индикации текущего напряжения с символами порядка фаз (AAA,AAb,AAC,AbA,Abb,ACA,Acb,ACC).

Время отключения при перекосе фаз (завод. настр. 1 с)
Когда контроль перекоса фаз у RBUZ 3F активен четвертое нажатие на среднюю кнопку вызывает переход в режим управления временем перекоса фаз. Нажатие на кнопки «+» или «–» вызовет мигание на индикаторе «В» значения времени откючения при перекосе фаз. Повторное нажатие на кнопки «+» или «–» будет увеличивать или уменьшать значение параметра.

Модели времени отключения при выходе напряжения за пределы(завод. настр. )
Нажатие на среднюю кнопку более 5 с приводит к отображению надписи на индикаторе «А» - «Pro», отпускание в этом момент приводит к переходу в режим изменения модели времени отключения при выходе напряжения за пределы: обычная — «oFF» или профессиональная — «on».
Профессиональная модель не отключает нагрузку при безопасных по величине и длительности отклонениях напряжения. Другими словами, при безопасных скачках для обычной бытовой техники,RBUZ 3F не будет отключать напряжение.

Поправка показаний индикаторов напряжений(юстировка)(завод. настр. 0 В)
Нажатие на среднюю кнопку более 7 с приводит к отображению надписи на индикаторе «А» «ПоП», отпускание в этом момент приводит к переходу в режим просмотра поправки, при этом индикатор «В» — обозначение фазы, «С» — значение поправки в вольтах. Переключение между поправками для каждой фазы производится кратковременным нажатием средней кнопки, четвертое нажатие приводит к возврату индикации действующих значений напряжения.
Для изменения напряжения по-правки необходимо кратковременно нажать кнопку «+» или «–», затем этими кнопками можно внести изменение. Диапазон изменения соответствует ±20 В.
Через 3 с после последнего нажатия кнопок или кратковременном нажатии на среднюю — RBUZ 3F возвращается сначала в режим просмотра поправки, а затем к индикации действующих значений напряжения.

Сброс на заводские настройки
Для сброса на заводские настройки необходимо удерживать одновременно три кнопки до появления на индикаторе «А» надписи «dEF».

Просмотр версии прошивки
Удержание средней кнопки более 16с выведет на индикатор версию прошивки. После отпускания кнопки, реле напряжения RBUZ 3F вернется в штатный режим работы.

  Особенности использования реле напряжения RBUZ 3F

Для защиты холодильной техники, где присутствует компрессор, рекомендуется установить задержку включения нагрузки 2-3 мин. Это позволит увеличить срок службы компрессора.
