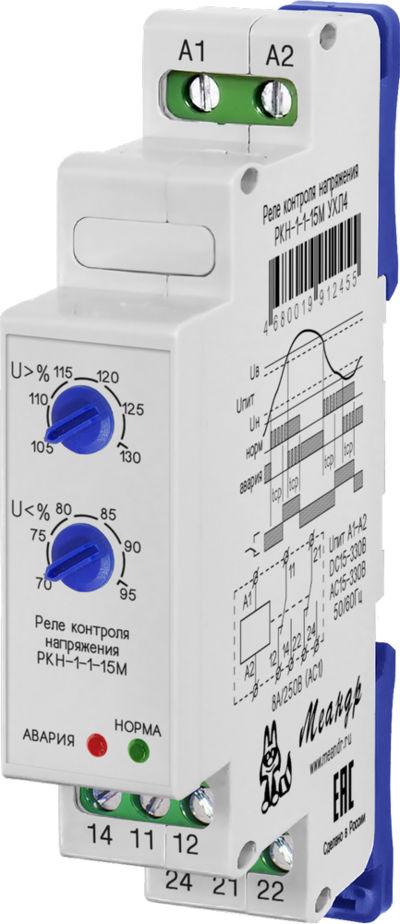

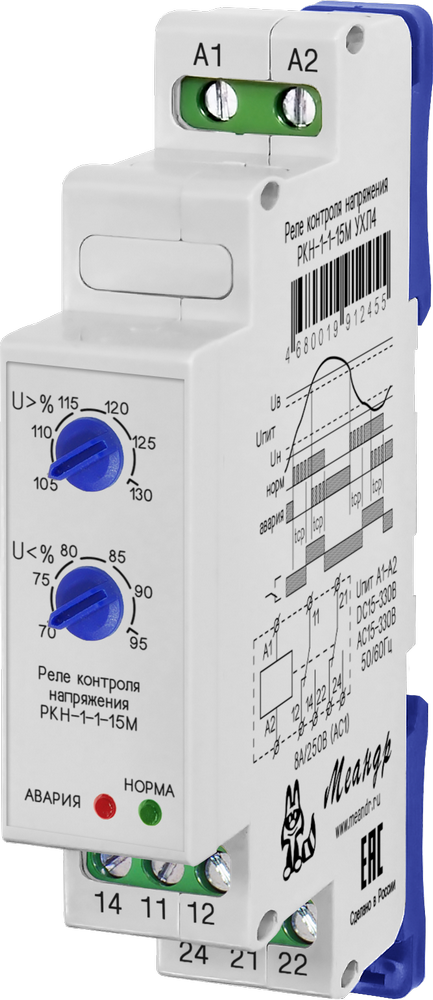

Реле контроля напряжения РКН-1-1-15М УХЛ4 Меандр

Реле контроля напряжения РКН-1-1-15М (далее реле) предназначено для контроля снижения и превышения напряжения ниже и/или выше установленных порогов. Работает в трёх режимах: реле максимального или минимального напряжения, или осуществляет контроль одновременно по двум порогам ("окном"). Питание реле осуществляется от контролируемого напряжения, отдельного напряжения питания не требуется.

• Широкий ряд контролируемого напряжения в одном изделии
• Контроль переменного (синусоидального) или постоянного (сглаженного) напряжения
• Регулируемый отключаемый порог на снижение напряжения -30…-5% от U_ном
• Регулируемый отключаемый порог на повышение напряжения +5…+30% от U_ном

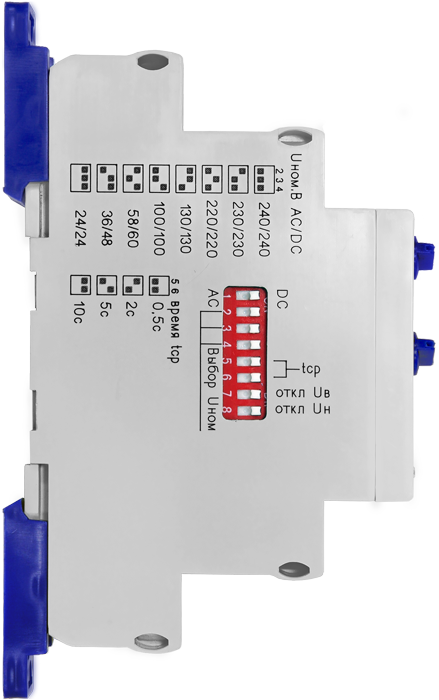

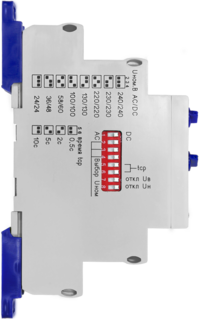

• Переключаемая задержка срабатывания 0.5c, 2c, 5с, 10с
• Не требует дополнительного напряжения питания
• Корпус шириной 18мм

РАБОТА РЕЛЕ

В реле реализованы три режима работы: Реле напряжения (далее "работа «окном»", контроль напряжения по верхнему и нижнему порогам); Реле максимального напряжения ("Uниз выкл", контроль только по верхнему порогу, нижний порог отключен) и Реле минимального напряжения ("Uверх выкл", контроль только по нижнему порогу, верхний порог отключен).

При подаче питания реле начинает контролировать напряжение. Допустимым напряжением считается напряжение в пределах установленных порогов, соответственно установленному режиму. Иное напряжение считается аварийным.

Если напряжение допустимое, начинается отсчет задержки срабатывания t. Если до окончания отсчета напряжение не станет аварийным, произойдет включение реле: Контакты 11-14 и 21-24 замыкаются, 11-12 и 21-22 размыкаются, включается зелёный индикатор "норма". Во время отсчёта задержки зелёный индикатор "норма" мигает.

При возникновении аварийного напряжения устройство отсчитывает задержку срабатывания t. Если аварийное напряжение сохраняется дольше задержки срабатывания, произойдет отключение реле. Контакты 11-14 и 21-24 размыкаются, 11-12 и 21-22 замыкаются, загорается красный индикатор "авария". Во время отсчёта задержки красный индикатор "авария" мигает.

После возврата напряжения к допустимому, устройство начинает отсчет задержки срабатывания t, по окончании которого произойдет включение реле. Если в процессе отсчета напряжение станет аварийным, отсчет времени сбросится.

ВНИМАНИЕ! В конструкции изделия применено бистабильное электромагнитное реле. Удары могут привести к переключению контактов. Неправильное положение контактов перед первым включением реле не является дефектом. При первом включении исходное (выключенное) положение контактов восстанавливается.
