Реле контроля фаз ЕЛ-11М-15 АС400В УХЛ4 Меандр

• Контроль линейных напряжений (работает без нулевого провода)
• Отключение при превышении напряжений >1,3 Uном
• Отключение при снижении напряжения <0,8 Uном
• Отключение при асимметрии фаз >30%
• Контроль порядка чередования фаз
• Обнаружение обрыва фаз
• Регулируемая задержка срабатывания от 0,1 до 10с
• Питание реле осуществляется от контролируемой сети


НАЗНАЧЕНИЕ РЕЛЕ
 Реле контроля фаз ЕЛ-11М-15 предназначено для использования в схемах автоматического управления для контроля напряжения в трёхфазных сетях без нулевого провода, для контроля порядка чередования фаз, обрыва и «слипания» фаз, превышения (снижения) напряжения выше (ниже) фиксированного значения, а также контроля асимметрии фаз. Реле предназначено для защиты источников и преобразователей электрической энергии.

ВНИМАНИЕ: Категорически запрещается применять в схемах АВР с нейтралью!!! (т.к. при обрыве нуля, из-за перекоса фазных напряжений, возможно выйдут из строя однофазные нагрузки)

КОНСТРУКЦИЯ РЕЛЕ

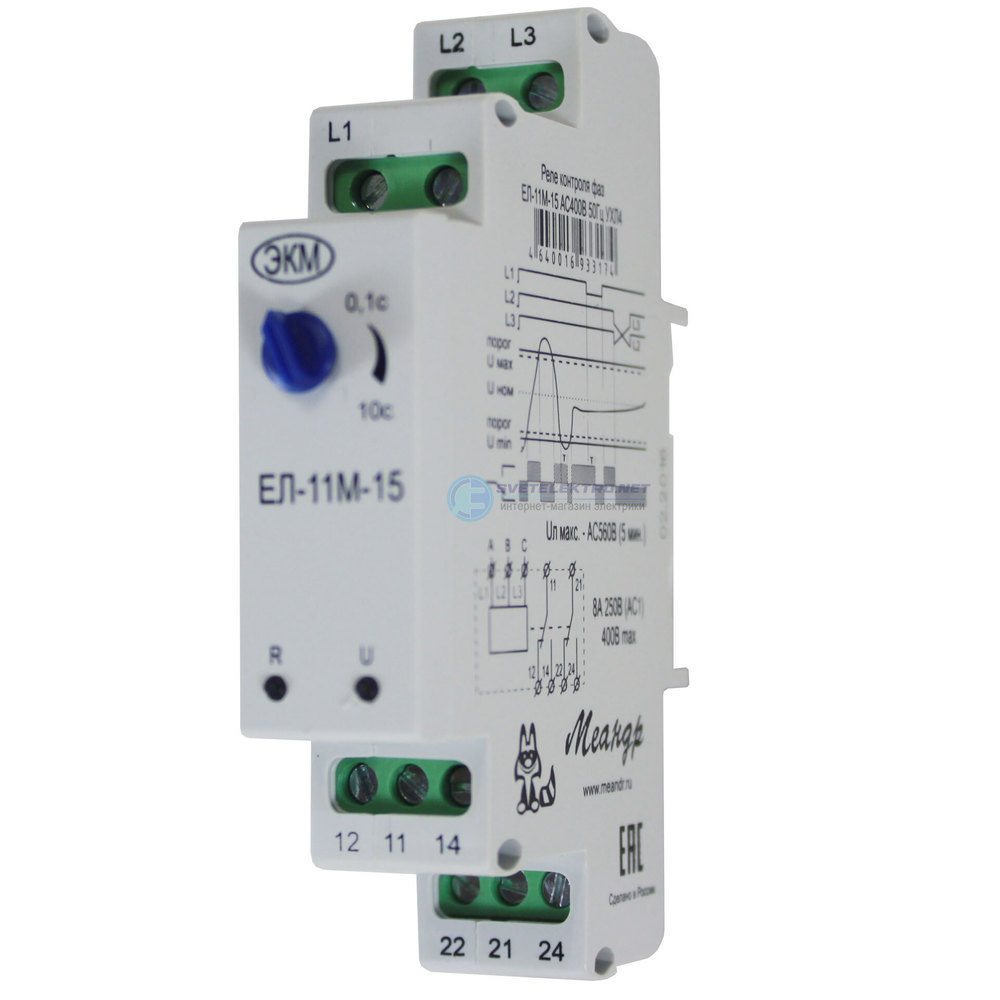

 Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: регулятор времени срабатывания, зелёный индикатор наличия напряжения питания в трёхфазной цепи «U» и жёлтый индикатор включения встроенного исполнительного реле «R».

РАБОТА РЕЛЕ
 При подаче на реле трёхфазного напряжения включается индикатор «U» и осуществляется проверка всех контролируемых параметров. Если все параметры в норме, включается исполнительное реле (контакты 11 - 12 и 21 - 22 размыкаются, контакты 11 - 14 и 21 - 24 замыкаются) и включается индикатор «R». При обнаружении обратного порядка чередования фаз, пропадании двух или трёх фаз, при превышении фиксированного порога напряжения - реле выключается без отсчёта установленной задержки времени срабатывания. При асимметрии напряжения, снижении напряжения ниже фиксированного порога или обрыве одной из фаз, реле выключается через время t, установленное регулятором времени срабатывания. При возвращении параметров в норму реле включается без задержки. Работа реле представлена на диаграмме, где t - установленная выдержка времени.

 Напряжение фаз А, В, С контролируемой сети подключается соответственно к клеммам L1, L2, L3 реле. Выходные контакты реле подключаются к схеме управления. Если реле подключено правильно, горят зелёный и жёлтый индикаторы. Если горит только зелёный индикатор, следует проверить значение напряжения на клеммах реле и правильность порядка чередования подключённых фаз.

ВНИМАНИЕ:  Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5мм.
ВНИМАНИЕ:  Момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6*3,5мм
