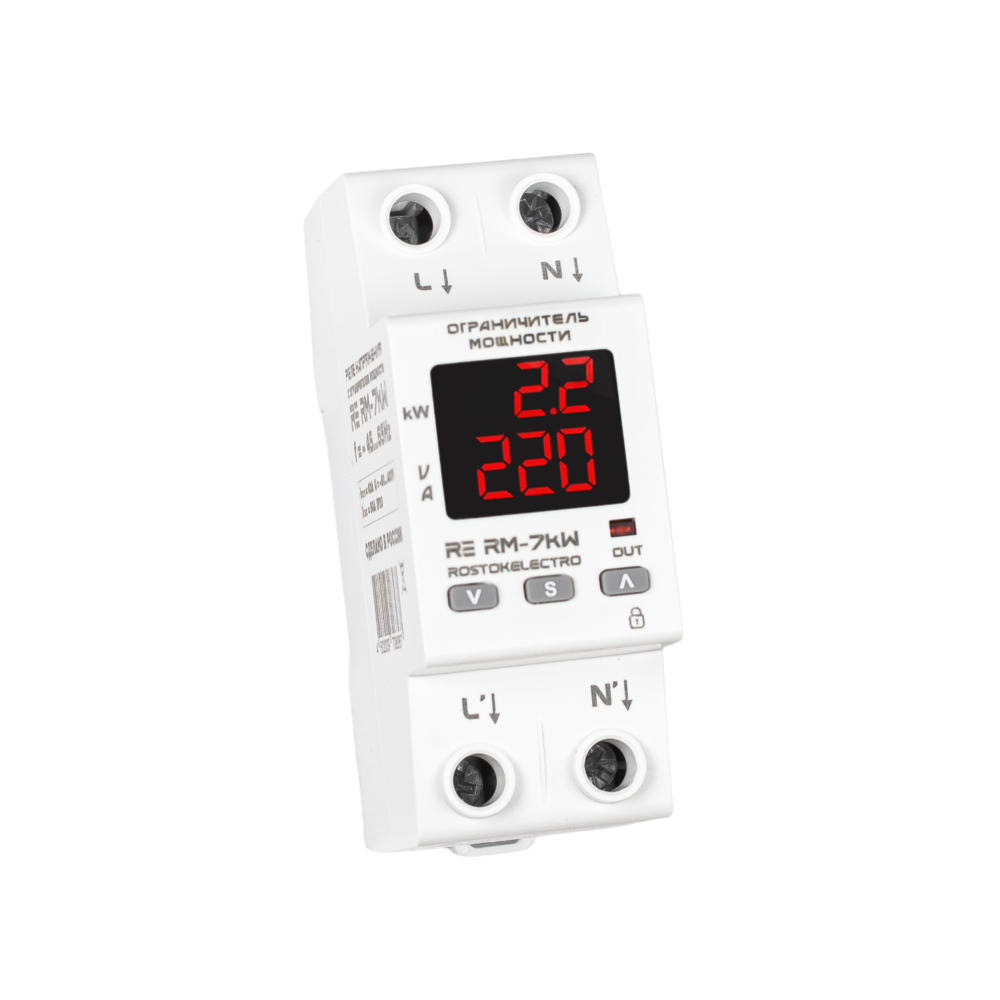

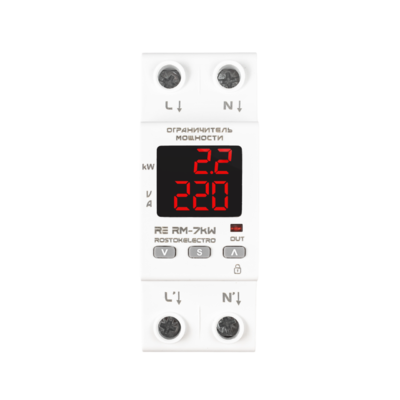

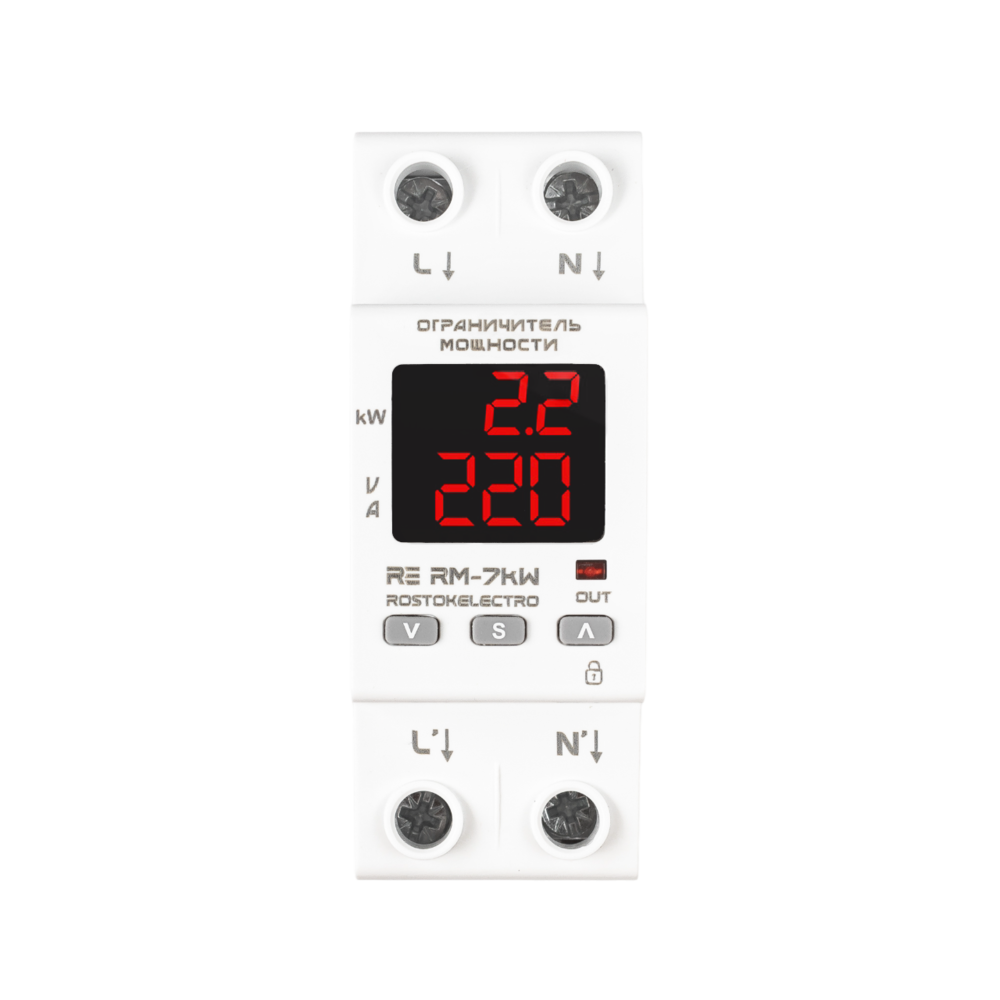

Реле напряжения и мощности RE RM-7kw

Реле напряжения с ограничителем мощности RE серии RМ–7 kW предназначено для ограничения и контроля потребляемой мощности в однофазной электрической сети, защиты линии от перегрузки, а потребителей от перепадов и скачков сетевого напряжения (функция Реле напряжения).

Прибор совмещает в себе функционал нескольких устройств:

• ограничителя мощности;
• реле напряжения;
• амперметра;
• вольтметра;
• ваттметра.

Параметры, устанавливаемые пользователем:

• допустимые пределы максимальной мощности;
• время задержки включения/отключения по мощности;
• количество циклов повторного включения;
• верхний/нижний передел отключения по напряжению;
• время задержки включения по напряжению.

Основные особенности:

1. Работа при плавающей частоте в пределах 45-65 ГЦ;
2. Функция реле напряжения;
3. Защита от многократных срабатываний;
4. Отображение значения мощности, напряжения и тока подключенной нагрузки;

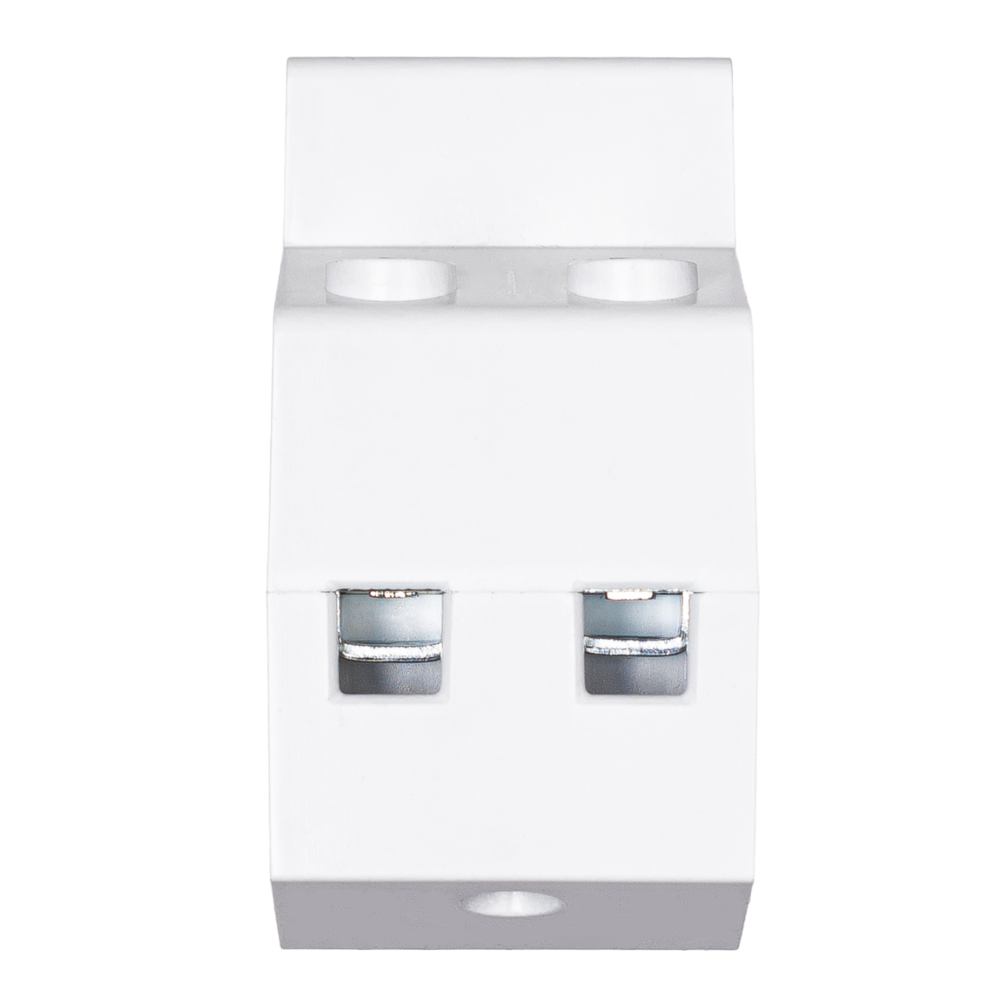

5. Полноценный транзит нуля (шина 16 кв.мм);
6. Блокировка кнопок от случайного нажатия;
7. Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
8. Алгоритм True RMS;
9. Внутренняя термозащита с возможностью контроля в настройках;
10. Настройка комфортного значения яркости дисплея;
11. Размер 2-din;
12. Функция памяти последнего срабатывания (отключения нагрузки).

Принцип работы

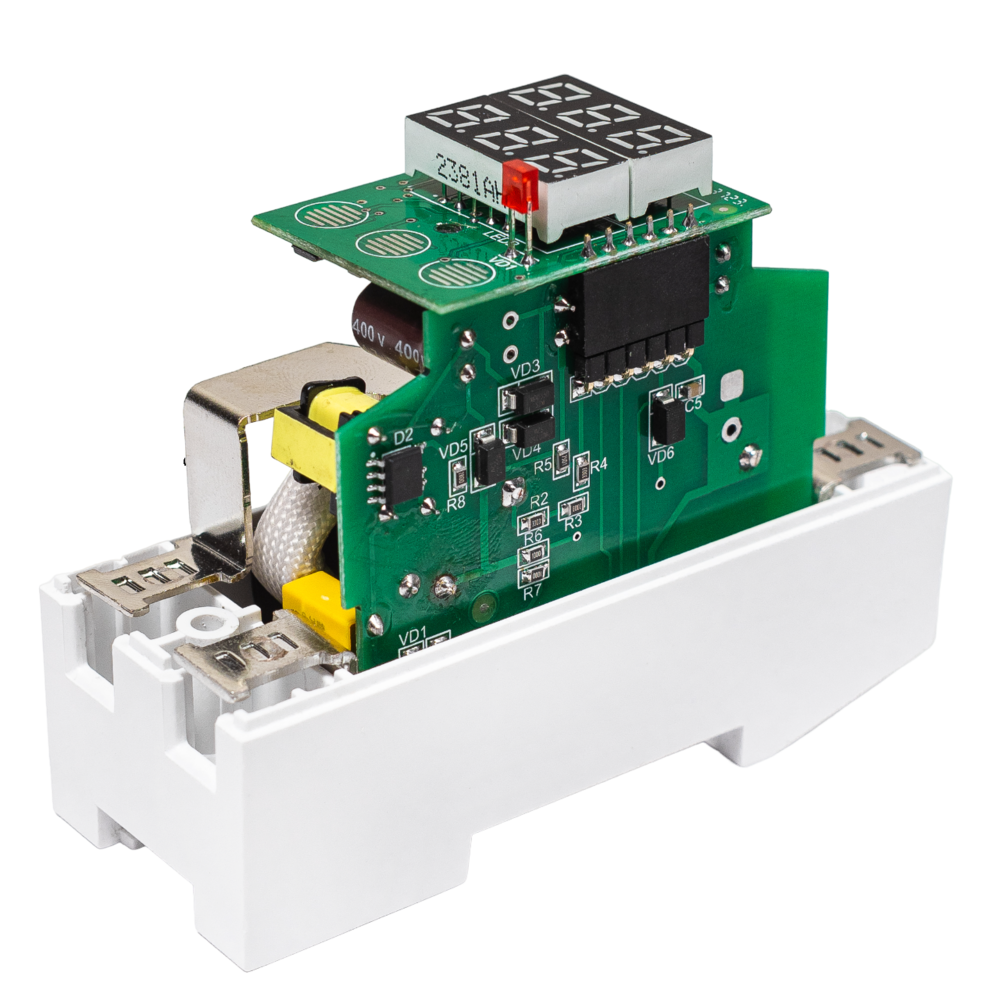

Прибор управляется микроконтроллером, который анализирует напряжение в электросети, потребляемый ток и вычисляет мощность подключенной нагрузки с отображением значений на цифровых индикаторах.

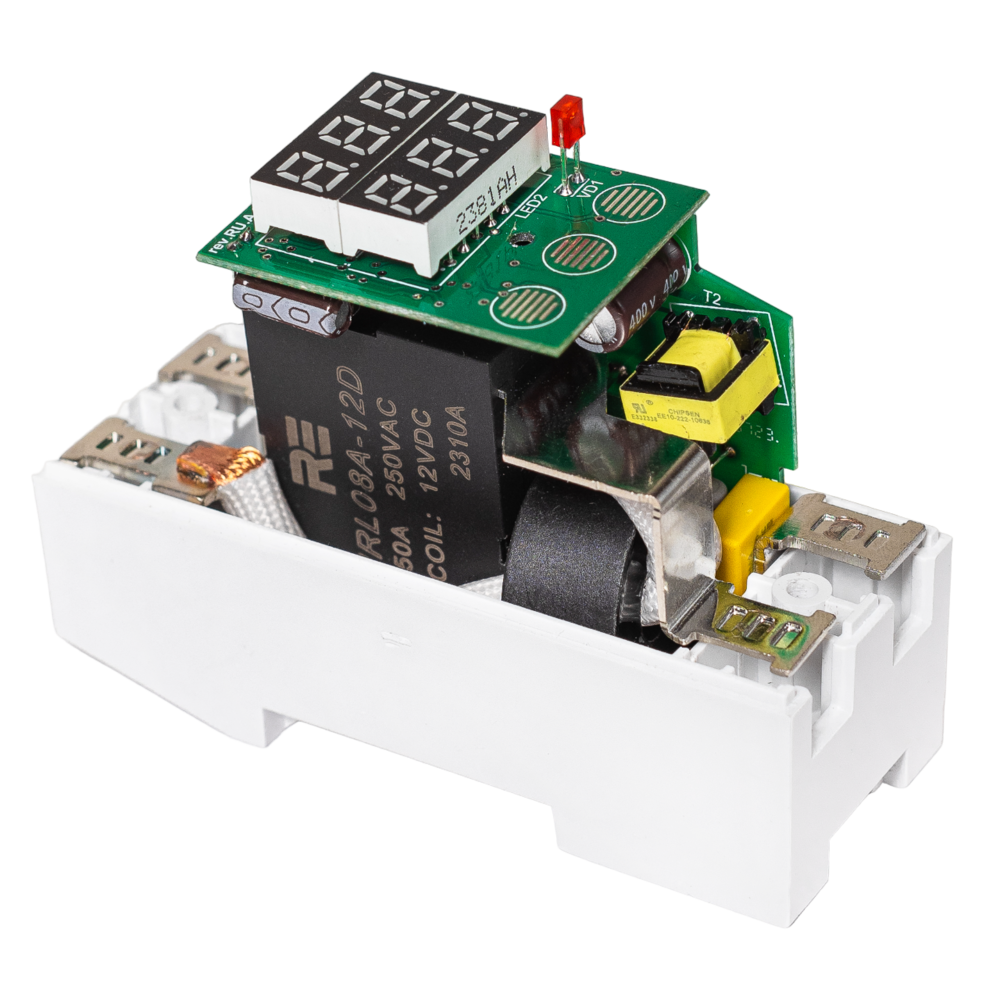

Измерение тока производится с помощью встроенного трансформатора тока. Коммутация нагрузки осуществляется электромагнитным реле.

Прибор оснащен функцией реле напряжения, параметры которого (верхний и нижний пределы напряжения и время задержки включения) устанавливаются пользователем. Прибор отключает нагрузку если значение напряжения выйдет за установленные пределы. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон.

Ограничитель мощности может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.) Для этого предусмотрена функция выбора режима контроля частоты.

Для настройки ограничителя мощности необходимо установить предел максимальной мощности, время задержки включения/отключения по мощности и количество циклов повторного включения при отключении по пределу мощности. При превышении потребляемой мощности произойдет отключение нагрузки с задержкой, установленной пользователем. Время отключения нагрузки зависит от величины потребляемой мощности.

Все установленные пользователем значения сохраняются в энергонезависимой памяти.
