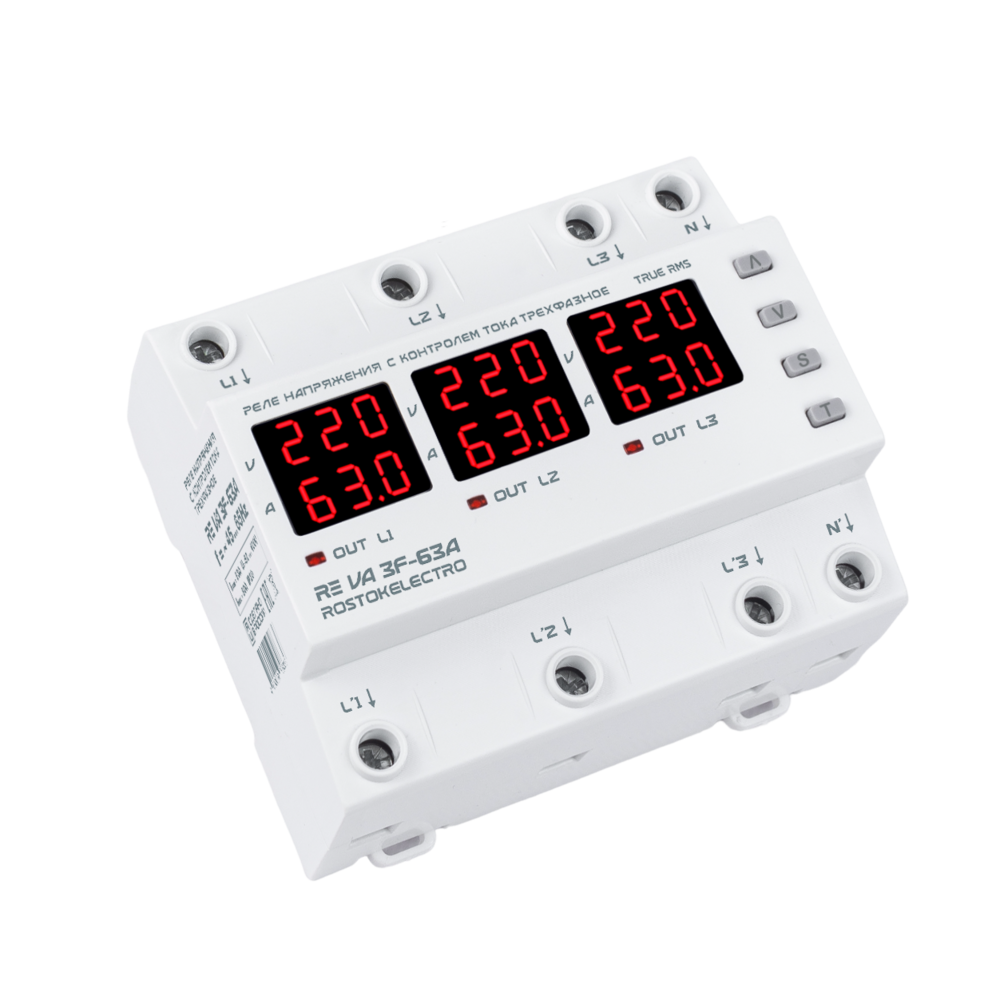

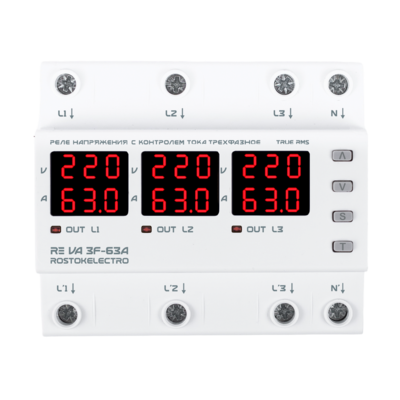

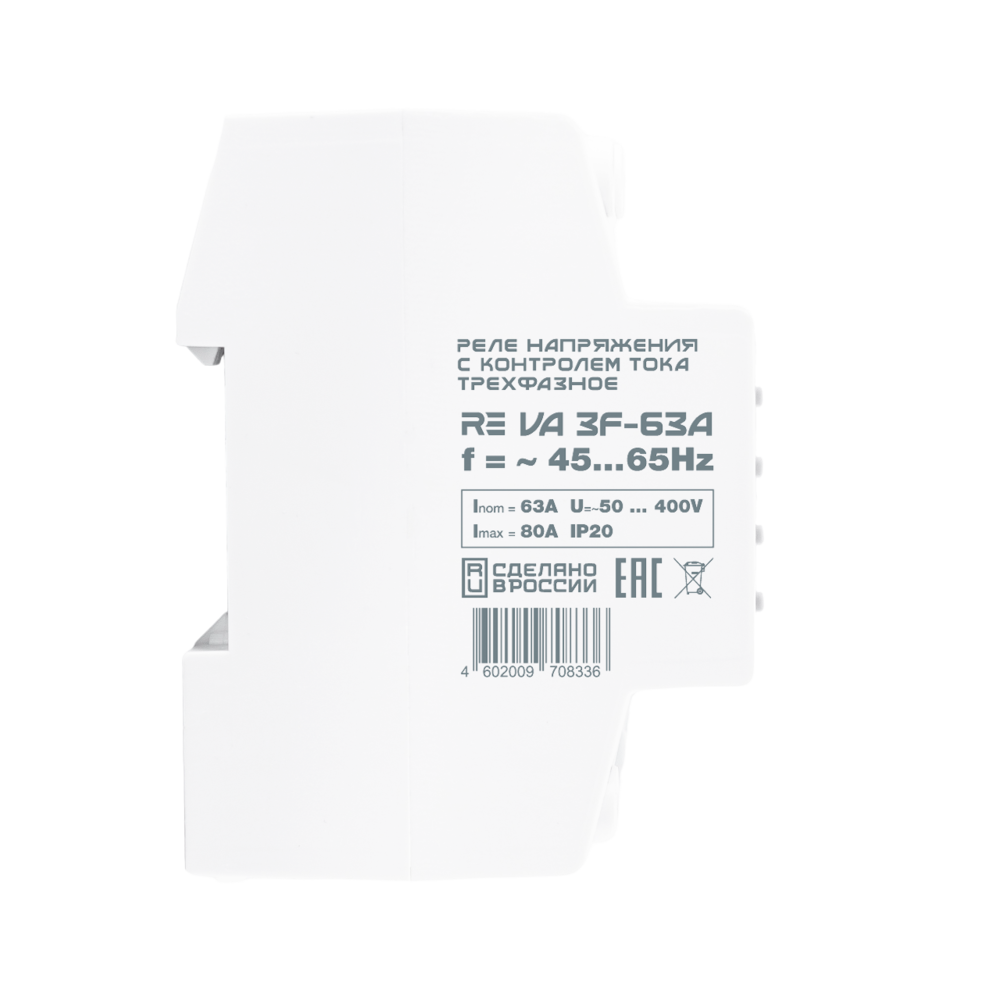

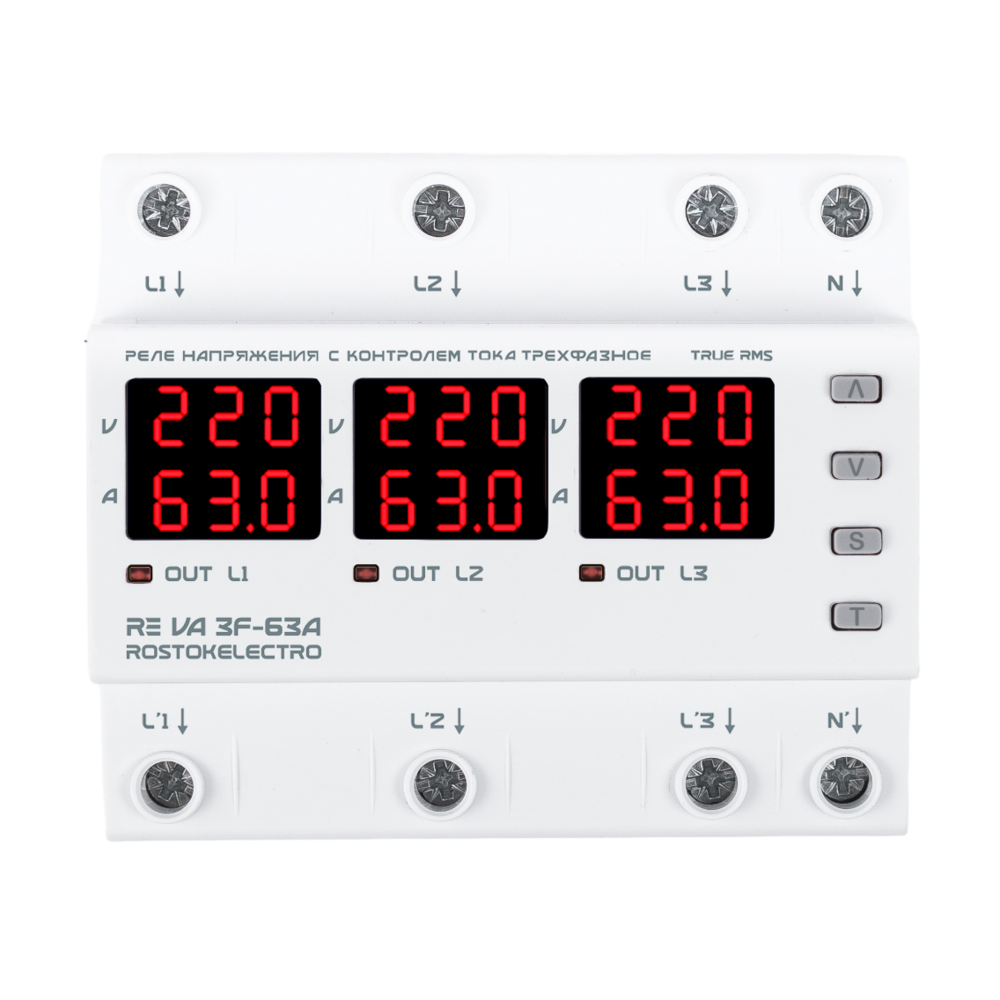

Реле напряжения и тока RE VA3F-63A (max 80A)

Реле напряжения с защитой от перегрузок по току RE серии VA3F предназначено для контроля и защиты промышленного и бытового однофазного или трехфазного электрического оборудования от

• повышенного или пониженного напряжения
• пропадания напряжения на одной фазе
• асимметрии фаз, токов перегрузки, а также порядка чередования фаз (функция отключаемая)

Реле напряжения RE серии VA3F-63A может работать с бытовой электросетью с частотой 50Гц и источниками напряжения с нестабильной «плавающей» частотой в пределах 45-65Гц (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.

Реле напряжения защищают и существенно увеличивают срок эксплуатации бытовой техники и прочего электрооборудования.

Прибор совмещает в себе функционал нескольких устройств:

• реле напряжения;
• реле тока (ограничителя мощности);
• амперметра;
• вольтметра.

Основные особенности:

1. Режим работы на выбор – однофазный или трехфазный.
2. Прибор может работать, как с фиксированной частотой 50Гц, так и плавающей частотой в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
3. Возможность изменения ограничения по току с шагом 1А от номинального. Эта функция дает возможность применять реле, когда требуется уменьшить порог срабатывания по току или использовать не стандартные значения.
4. Контроль тока, потребляемого нагрузкой. Защита от повышенных токов и токов короткого замыкания в сети нагрузки.
5. Контроль асимметрии фаз и чередования фаз в трехфазном режиме.

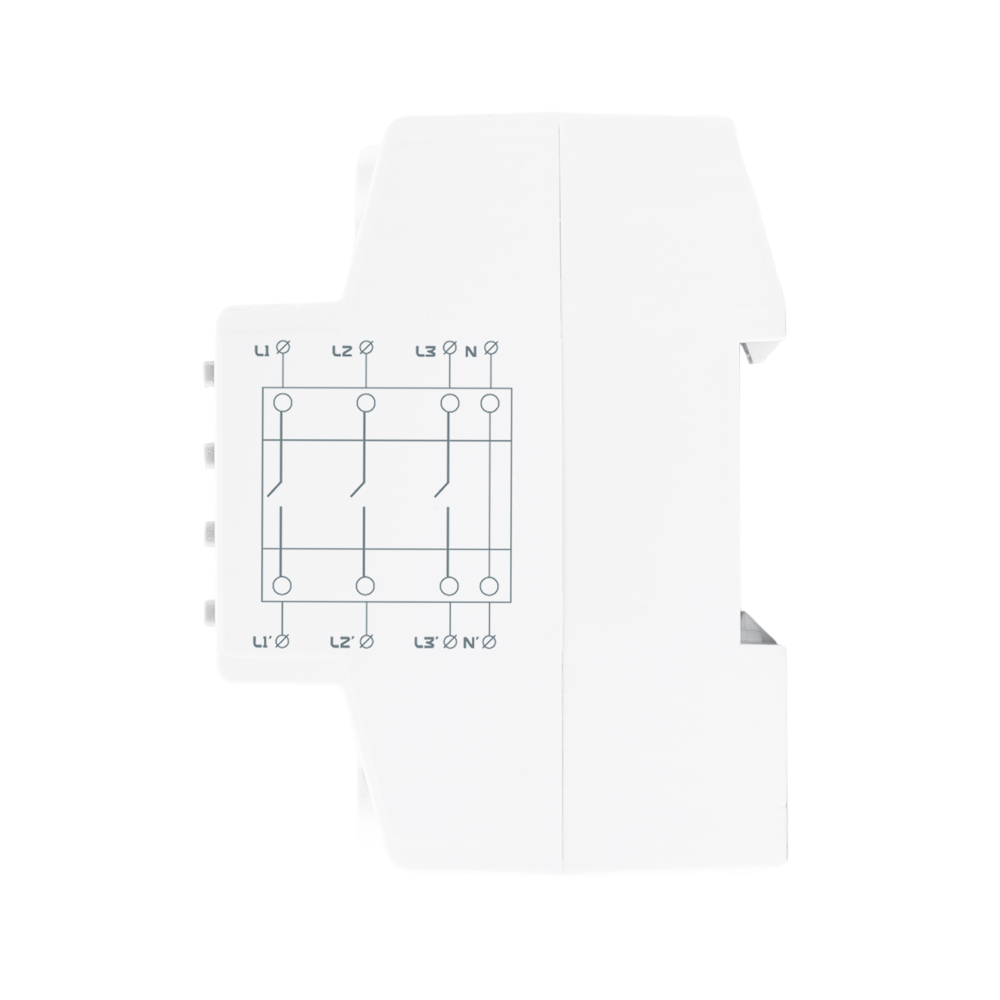

6. Полноценный транзит нуля.

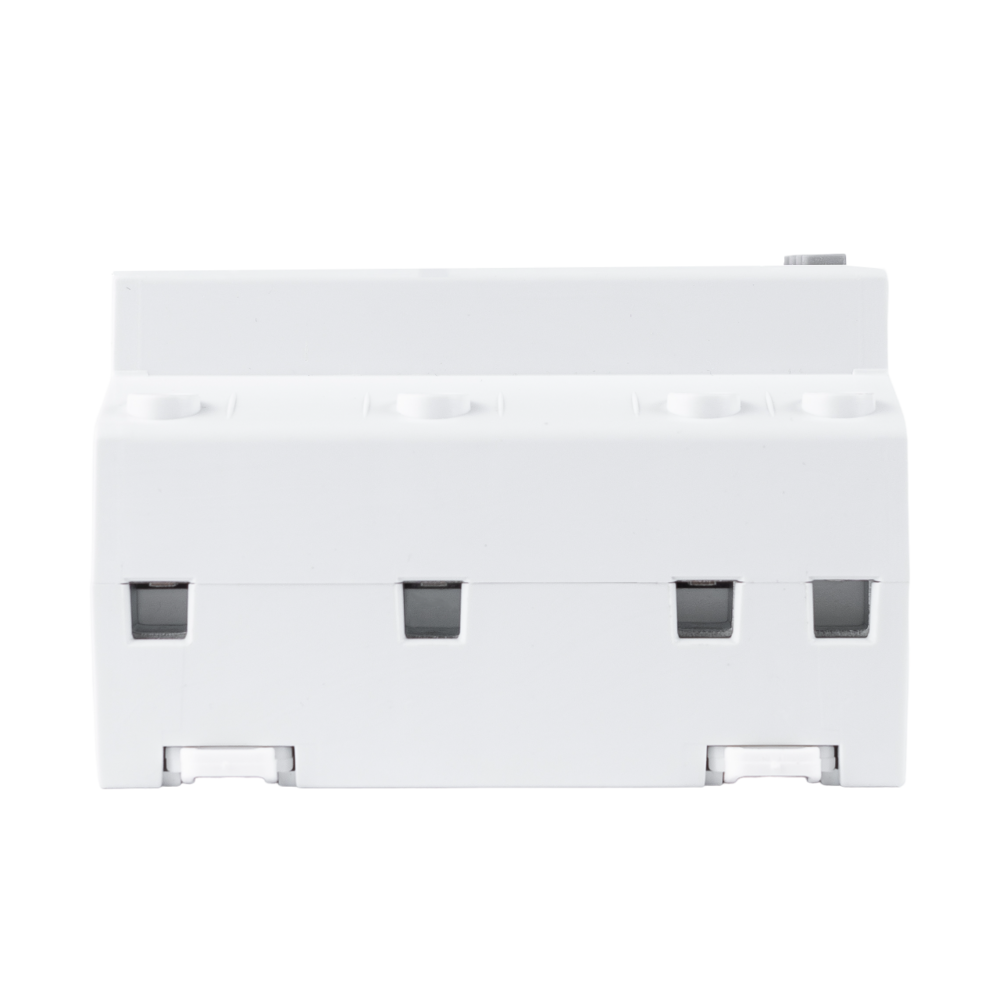

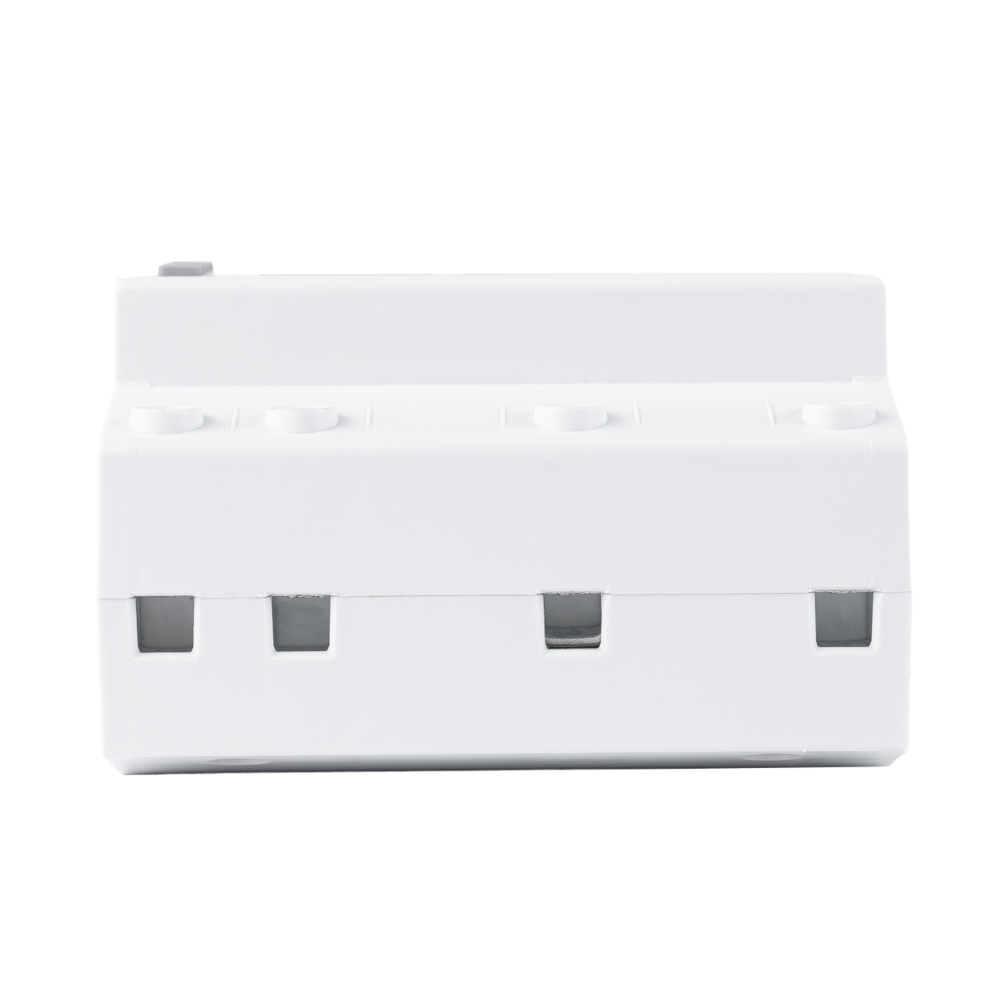

7. Сечение входных проводов (суммарно) до 16 кв.мм. по каждой фазе.
8. Блокировка кнопок от случайного нажатия.
9. Возможность калибровки показаний вольтметра, амперметра.
10. Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
11. Полностью цифровое управление.
12. True RMS.
13. Внутренняя термозащита с возможностью контроля в настройках.
14. Настройка комфортного значения яркости дисплея.
15. Четко читаемые показания сети на дисплее.

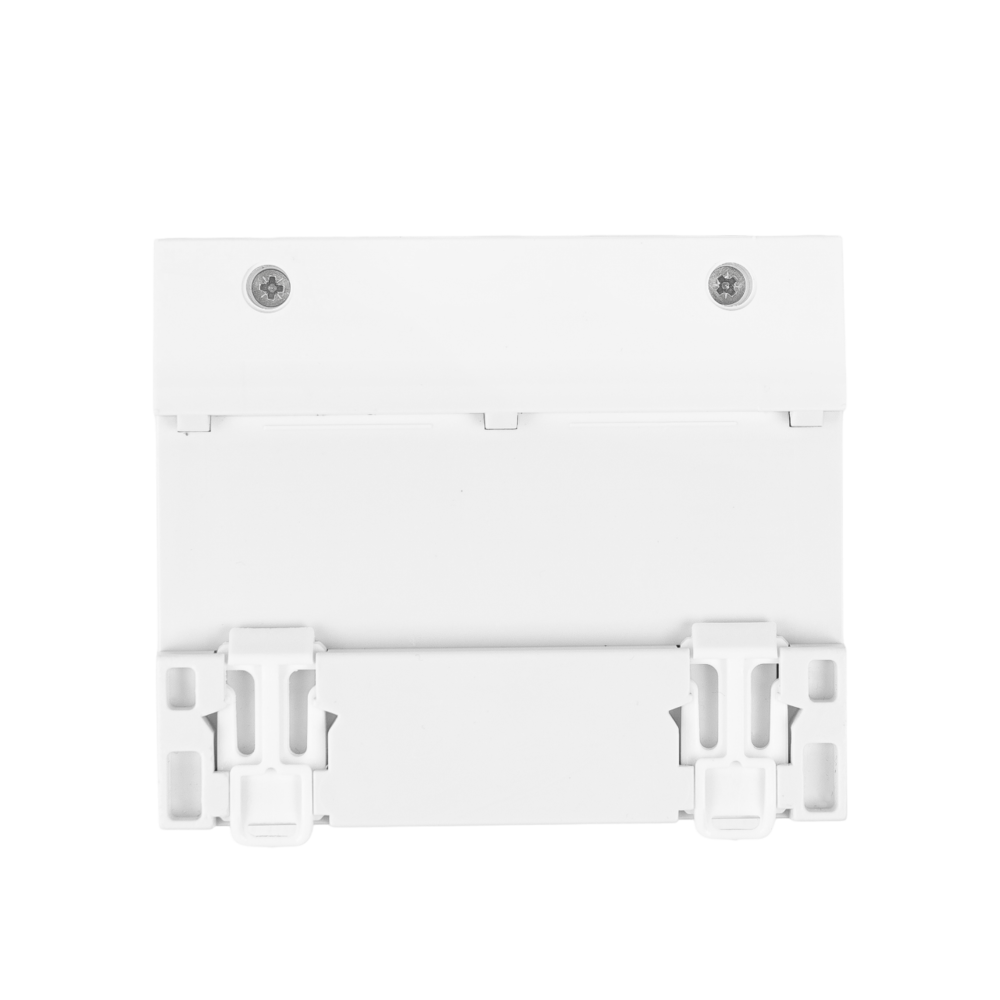

16. Размер 6-din.

Принцип работы

Прибор управляется микроконтроллером, который анализирует величину напряжения и силу тока в трехфазной сети, выявляя отклонения для каждой фазы от установленных при настройке значений. При выходе напряжения за эти пределы прибор отключает нагрузку на данной фазе (однофазный режим) или на трех фазах (трехфазный режим), тем самым предотвращая попадание на вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.

Измерение тока производится с помощью встроенных трансформаторов тока. При превышении заданного предела тока прибор отключает нагрузку на данной фазе (однофазный режим) или на трех фазах (трехфазный режим). Нагрузка включается автоматически через установленный пользователем (по умолчанию 5 сек) промежуток времени.

Прибор может работать в одном из двух режимов – однофазном и трехфазном.

Однофазный режим используется для защиты однофазных потребителей в трехфазной сети (аналогично работе трех независимых реле напряжения, работающих по каждой фазе), например при трехфазном вводе в жилом помещении.

Трехфазный режим предназначен для защиты трехфазных потребителей, с контролем порядка чередования фаз и контролем асимметрии фаз.

Для этого в меню настроек нужно выбрать соответствующий режим работы.

Кроме того, прибор контролирует величину тока подключенной нагрузки и по аналогии с вводным автоматом.
