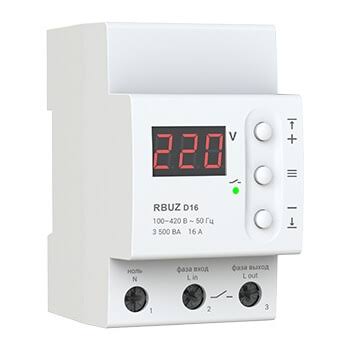

Реле напряжения RBUZ D16 (РАСПРОДАЖА)

Реле напряжения RBUZ D16 (старое название ZUBR D16).
Защищает определенную группу потребителей.
Установка происходит в рспределительнм щитке на DIN-рейку.

Комплект поставки RBUZ D16

RBUZ D16 - 1 шт.
Гарантийные свидетельство и талон - 1 шт.
Техпаспорт, инструкция - 1 шт.
Упаковочная коробка - 1 шт

Подключения RBUZ D16

Напряжение питания (100–400 В, 50 Гц) подается на клеммы 1 и 2, причем фаза (L) определяется индикатором и подключается на клемму 2, а ноль (N) — на клемму 1.
Соединительные провода нагрузки подключаются к клемме 3 и к нулевому клеммнику (в комплект не входит).
Соединение нагрузки с сетевым нулем в клемме 1 НЕ ОСУЩЕСТВЛЯТЬ!

Установка RBUZ D16

Устройство RBUZ D16 предназначено для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке в ванной комнате, туалете, кухне, бассейне устройство должно быть помещено в оболочку со степенью защиты не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и защита от брызг в любом направлении).
Температура окружающей среды при монтаже должна находиться в пределах –5...+45 °С.
Устройство монтируется в специальный шкаф, позволяющий производить удобный монтаж и эксплуатацию. Шкаф должен быть снабжен стандартной монтажной рейкой шириной 35 мм (DIN-рейка). Реле напряжения RBUZ D16 занимает в ширину три стандартных модуля по 18 мм.
Высота установки реле напряжения RBUZ D16 должна находиться в пределах от 0,5 до 1,7 м от уровня пола. Устройство монтируется и подключается после установки и проверки нагрузки.
Для защиты от короткого замыкания и превышения мощности в цепи нагрузки обязательно необходимо перед устройством установить автоматический выключатель (АВ). Автоматический выключатель устанавливается в разрыв фазного провода, как показано на Схеме 2. Он должен быть рассчитан на 25 А.
Для защиты человека от поражения электрическим током утечки устанавливается УЗО (устройство защитного отключения).
Для подключения устройства требуется:
— закрепить устройство на монтажной рейке(DIN);
— подвести провода;
— выполнить соединения согласно данного паспорта.
Клеммы устройства RBUZ D16 рассчитаны на провод с сечением не более 16 мм . Для уменьшения 2 механической нагрузки на клеммы желательно использовать мягкий провод, например, провод типа ПВ3. Зачистите концы проводов 10 ±0,5 мм. Более длинный конец может стать причиной короткого замыкания, а короткий — причиной ненадежного соединения. Используйте кабельные наконечники. Открутите винты клемм и вставьте зачищенный конец провода в клемму. Затяните клемму с моментом 2,4 Н м. Слабая затяжка может привести к слабому контакту и перегреву клемм и проводов, перетяжка — к повреждению клемм и проводов. Провода затягиваются в клеммах при помощи отвертки с шириной жала не более 6 мм. Отвертка с жалом шириной более 6 мм может нанести механические повреждения клеммам. Это может повлечь потерю права на гарантийное обслуживание.
Необходимо, чтобы коммутировал ток RBUZ D16 не более номинального тока, указанного в паспорте. Если ток превышает это значение, то необходимо нагрузку подключить через контактор (магнитный пускатель, силовое реле), который рассчитан на данный ток.
Сечение проводов проводки, к которой подключается , должно соответствовать величине RBUZ D16 электрического тока, потребляемого нагрузкой.
В технических данных даны предельные значения тока и мощности .

Эксплуатация RBUZ D16

При включении, реле напряжения RBUZ D16 сразу начинает отображать значение напряжения сети. Если напряжение находится в допустимых пределах, включается нагрузка и начинает светиться зеленый светодиод. Если напряжение сети превышает верхний предел или ниже нижнего предела, тогда напряжение на нагрузку не подается.

Верхний и нижний пределы (завод. настр. 242 В / 198 В)
Для просмотра и изменения верхнего предела нажмите на кнопку «+», для просмотра и изменения нижнего предела — кнопку «–» . В этом состоянии кнопками «+» и «–» можно изменить необходимый предел. Через 3 с после последнего нажатия кнопок, RBUZ D16 вернется к индикации напряжения сети.

Просмотр последнего аварийного напряжения
Кратковременное нажатие средней кнопки позволяет просмотреть значение напряжения, в результате которого прибор отключил нагрузку. Значение хранится в энергонезависимой памяти.

Время задержки включения нагрузки(завод. настр. 3 с)
Второе кратковременное нажатие средней кнопки отобразит на индикаторе ton. При отпускании мигающее значение времени задержки включения нагрузки можно изменить кнопками «+» или «–». Время задержки можно менять от 3 до 600 с, шаг изменения 3 с. Через 3 с происходит возвращение к индикации напряжения сети.
Обратный отсчет всегда будет сопровождаться миганием точки в крайнем правом разряде индикатора при установленном значении 3 с и более 100 с, а при оставшемся времени менее 100 с на индикаторе будет отображаться обратный отсчет в секундах до включения нагрузки.

Сброс на заводские настройки времени задержки включения нагрузки
При удержании трёх кнопок более 12 с производится сброс времени задержки включения нагрузки и перезагрузка устройства.

Просмотр версии прошивки
Удержание средней кнопки более 12 с выведет на индикатор версию прошивки. После отпускания кнопки, реле напряжения вернется в штатный режим.

Поправка показаний индикатора (юстировка)(завод. настр. 0 В)
Если вы считаете, что показатели и вашего образцового прибора расходятся, то значения RBUZ D16 показаний можно откорректировать. Для этого необходимо войти в меню поправки, зажав среднюю кнопку в течение 10 с до появления на индикаторе «ПоП». Отпустив кнопку, вы увидите мерцающее значение поправки, которое можно изменять кнопками «+» для увеличения или «–» для уменьшения значения. Диапазон изменения соответствует ±20 В. Через 3 с после последнего нажатия происходит возврат к индикации напряжения с установленной поправкой.

 Особенности использования реле напряжения RBUZ D16

Для защиты холодильной техники, где присутствует компрессор, рекомендуется установить задержку включения нагрузки 2-3 мин. Это позволит увеличить срок службы компрессора.
