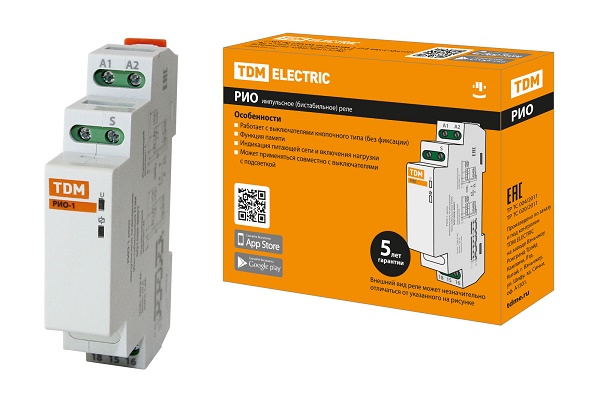

РИО-1 реле импульсное освещения (бистабильное, 230В) TDM

Назначение
Для управления по двухпроводной сети осветительным и другим электрооборудованием из нескольких мест при помощи параллельно соединенных выключателей кнопочного типа

Применение
Применяется в схемах автоматики как комплектующее изделие

Материалы
Корпус переключателя выполнен из не поддерживающего горения пластика

Конструкция
Работают с выключателями кнопочного типа (без фиксации);
На лицевой панели реле имеется 2 индикатора: наличия сети (зеленый), подключения нагрузки (красный);
В РИО-2 на лицевой панели имеется таймер (1-12 минут), позволяющий отключить освещение через установленное время, до следующего нажатия на выключатель.
Реле имеют функцию памяти, т.е. восстанавливают свое состояние (контакт 15-18 разомкнут или замкнут) при восстановлении напряжения сети.
Двукратное нажатие кнопочного выключателя в течение 1 секунды отключает в РИО-2 работу по таймеру. При этом отсчет времени вестись не будет, и отключение реле произойдет только при повторном нажатии на кнопку.

Преимущества
Позволяют создавать схемы управления освещением из нескольких мест: в коридоре, на лестнице, во всем доме и др.
Использование реле позволяет упростить схему управления, уменьшить потери сети;
Использование реле дает экономию средств на проводах, по сравнению со схемами с проходными выключателями (нужен провод 2*0,35 кв.мм);
В схемах с реле в отличии от схемам с проходными выключателями возможно значительное увеличение числа выключателей при незначительном усложнении схемы.
