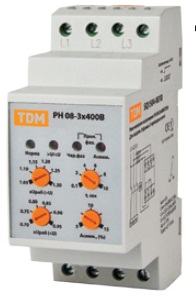

РН 08-3х400В TDM

Назначение

Для защиты электрооборудования, питаемого трехфазной сетью в случаях:

• повышения напряжения сети,
• падения напряжения сети,
• нарушения чередования фаз,
• пропадания одной и более фаз,
• асимметрии фаз.

Применение

• Защита трехфазного электрооборудования от недопустимых параметров электрической сети.

Материалы

• микросхемы реле выполнены на современной элементной базе
• корпус реле выполнен из не поддерживающего горение пластика

Конструкция

• Реле устанавливаются на DIN-рейку шириной 35 мм,
• Имеются исполнения для трехфазных трех- и четырехпроводных сетей,
• Реле (кроме РН 12) имеют 4 индикатора, отображающих различные аварийные ситуации;
• Реле (кроме РН 12) имеет на лицевой панели от 0 до 4 регуляторов, устанавливающие верхние и нижние пороги напряжения, время срабатывания и значение асимметрии.

Преимущества

• Реле РН – европейская серия в двухмодульном исполнении, изготовленная на современной элементной базе,
• Реле имеют высокую точность измерения напряжения с погрешностью менее 1%,
• Наличие кварцевого стабилизатора обеспечивает высокую стабильность работы во всем диапазоне рабочих температур,
• Широкий ассортимент реле серии РН позволяет потребителю подобрать устройство нужного функционала без переплаты на лишние функции,
• Аналоги – специализированные производители релейного и защитного оборудования, которые имеют более высокие ценовые предложения.



Схемы работы реле РН 02, РН 04, РН 05, РН 08, РН 10, РН 11

Схема работы реле РН при пропадании и нарушении чередования фаз

Схема работы реле РН (кроме модели РН-02) при при повышении и понижении напряжения сети

Схема работы реле РН (кроме моделей РН-04, РН-05) при асимметрии фаз

Расшифровка сокращений:

• To – время задержки срабатывания при повышении напряжения,
• Tu – время задержки срабатывания при понижении напряжения,
• Ta – время задержки срабатывания при асимметрии фаз,
• 11-14 – нормально разомкнутые контакты, находятся в замкнутом состоянии при рабочих параметрах сети,
• 11-12 – нормально замкнутые контакты, замыкаются при аварийных параметрах сети
