- Категория ETIM: Выключатель-разъединитель (EC000216)
- Тип изделия: Разъединитель
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 1 000
- Частота тока (Гц): 50/60
- Род тока: AC/DC
- Номинальное рабочее напряжение переменного тока Ue (В): 1 000
- Номинальное рабочее напряжение постоянного тока Ue (В): 1 000
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 18
- Номинальный условный ток короткого замыкания Iq (кА): 100
- Число направлений коммутации: 2
- Номинальное напряжение изоляции Ui (В): 1 000
- Условный тепловой ток на открытом воздухе Ith (A): 1 000
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: заднее
- Макс. сечение присоединяемых проводов (мм²): 1280
- Способ установки: стационарный с креплением на панели
- Макс. сечение присоединяемых медных шин (мм): 2(5х60)
- Расположение плоскости присоединения внешних проводников: перпендикулярно
- Расположение рукоятки ручного привода: правое
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP00
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Гарантийный срок эксплуатации (лет): 3
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004
- Тип элемента управления: рычажковый (перекидной рычаг)
- Дополнительное оборудование: нет
- Подходит для монтажа в горизонтальной плоскости: да
- Межполюсное расстояние (мм): 80

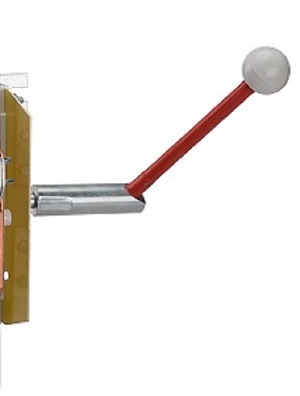

- Вид рукоятки: боковая
- Исполнение рукоятки: несъемная
- Наличие изоляционной плиты: да
- Подходит для фронтального монтажа: да
- Моторный привод встроенный: нет
- Моторный привод (дополнительно): нет
- Пригоден в качестве устройства аварийной остановки: да
- Пригоден в качестве сервисного выключателя: да
- Компактная версия выключателя-разъединителя: нет
- Подходит для установки в распределительный щит: да
- Подходит для промежуточного монтажа: нет
- Взаимоблокирующий (-ая): нет
