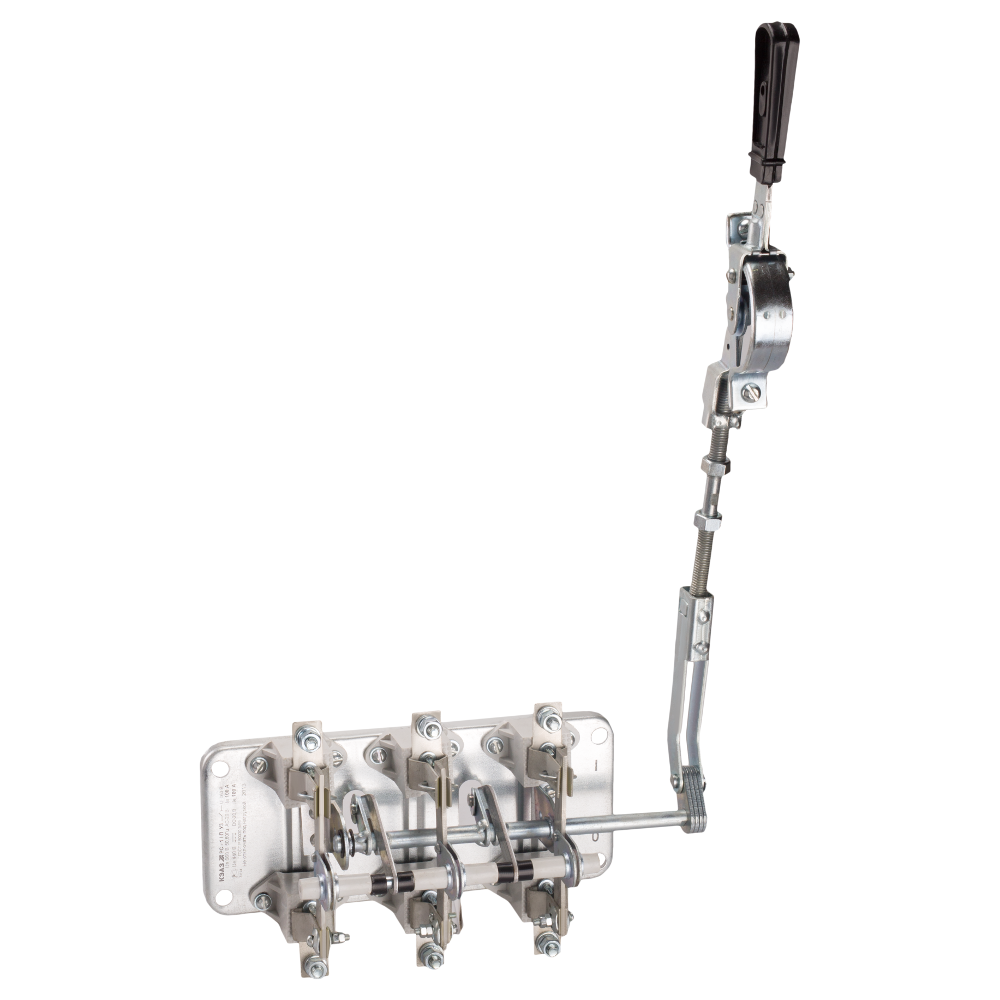

Высоковольтный 3 полюсный разъединитель переменного тока на номинальный ток 250 А.
Классификация
- Категория ETIM: Выключатель-разъединитель (EC000216)
- Тип изделия: Разъединитель
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 250
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 660
- Номинальное рабочее напряжение постоянного тока Ue (В): 440
- Номинальный условный ток короткого замыкания Iq (кА): 8
- Номинальное напряжение изоляции Ui (В): 660
- Условный тепловой ток на открытом воздухе Ith (A): 250
Монтажные характеристики
- Способ крепления (монтажа): винт
- Присоединение внешних проводников: переднее
- Макс. сечение присоединяемых проводов (мм²): 120
- Способ установки: стационарный с креплением на панели
- Расположение плоскости присоединения внешних проводников: параллельно
- Расположение рукоятки ручного привода: левое
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: У3
- Степень защиты (IP): IP00
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Группа условий эксплуатации: М4
- Категория применения IEC и номинальный ток: AC-20B
- Механическая износостойкость (циклов "ВО"): 2 500
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ГОСТ IEC 60947-3, ТУ3424-014-05755766-2004
- Тип элемента управления: рычажковый (перекидной рычаг)
- Дополнительное оборудование: нет
- Подходит для монтажа в горизонтальной плоскости: да
- Пригоден в качестве предохранительного выключателя: да
- Вид рукоятки: передняя смещенная
- Исполнение рукоятки: несъемная
- Подходит для фронтального монтажа: да
- Моторный привод встроенный: нет
- Моторный привод (дополнительно): нет
- Пригоден в качестве устройства аварийной остановки: да
- Пригоден в качестве сервисного выключателя: да
- Компактная версия выключателя-разъединителя: нет
- Подходит для установки в распределительный щит: да
- Подходит для промежуточного монтажа: нет
- Взаимоблокирующий (-ая): нет
