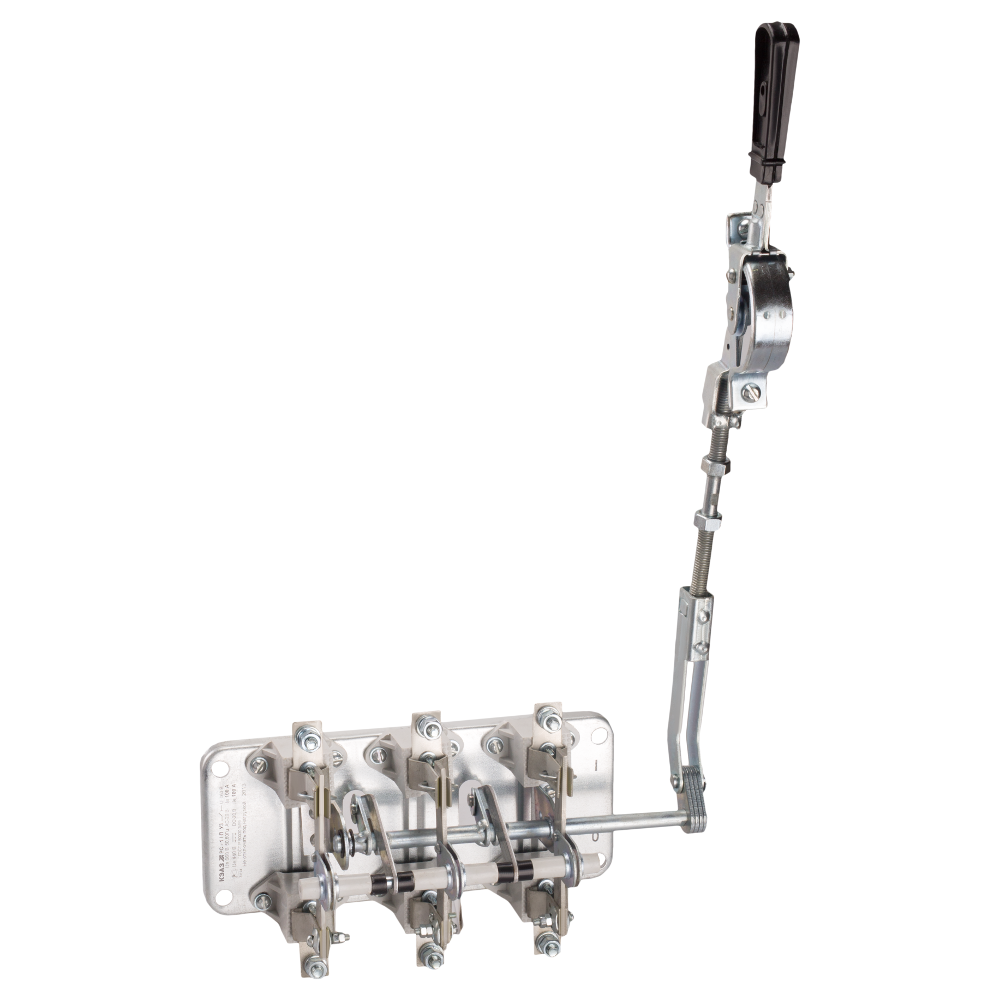

Высоковольтный 3 полюсный разъединитель переменного тока на номинальный ток 250 А.
Классификация
- Категория ETIM: Выключатель-разъединитель (EC000216)
- Тип изделия: Разъединитель
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 250
- Частота тока (Гц): 50/60
- Род тока: AC
- Номинальное рабочее напряжение переменного тока Ue (В): 660
- Номинальное рабочее напряжение постоянного тока Ue (В): 440
- Номинальный условный ток короткого замыкания Iq (кА): 8
- Номинальное напряжение изоляции Ui (В): 660
- Условный тепловой ток на открытом воздухе Ith (A): 250
Монтажные характеристики:
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (кв.мм): 120
Способ установки: стационарный с креплением на панели
Расположение плоскости присоединения внешних проводников: параллельно
Расположение рукоятки ручного привода: правое
Эксплуатационные характеристики
Степень защиты (IP): IP00
Климатическое исполнение и категория размещения: У3
Диапазон рабочих температур (˚С): от -60°С до +40°С
Дополнительные особенности
Тип элемента управления: рычажковый (перекидной рычаг)
Дополнительное оборудование: нет
Подходит для монтажа в горизонтальной плоскости: да
Пригоден в качестве предохранительного выключателя: да
Вид рукоятки: передняя смещенная
Исполнение рукоятки: несъемная
Подходит для фронтального монтажа: да
Моторный привод встроенный: нет
Моторный привод (дополнительно): нет
Пригоден в качестве устройства аварийной остановки: да
Пригоден в качестве сервисного выключателя: да
Компактная версия выключателя-разъединителя: нет
Подходит для установки в распределительный щит: да
Подходит для промежуточного монтажа: нет
Взаимоблокирующий (-ая): нет
