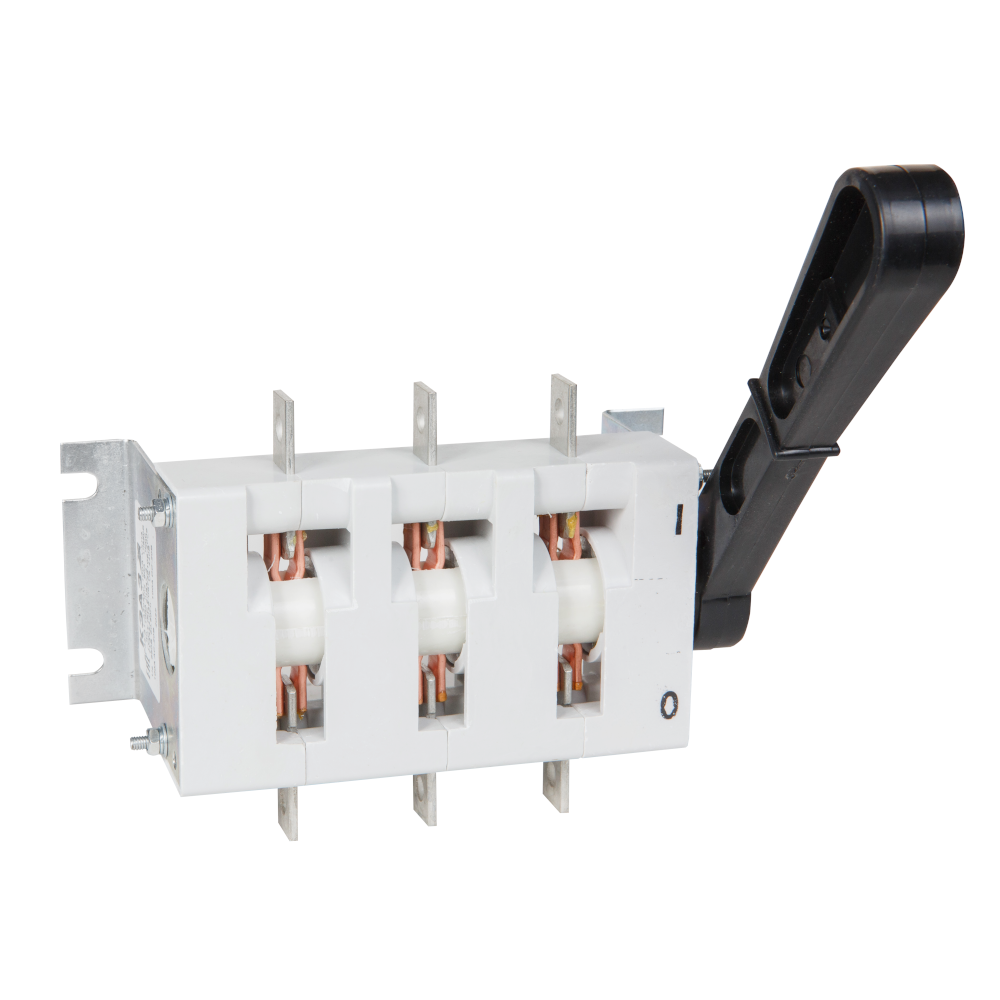

Выключатель-разъединитель 3 полюсный на номинальный ток 100 А, в котором установлена несъемная рукоятка.
Классификация
- Категория ETIM: Выключатель-разъединитель (EC000216)
- Тип изделия: Выключатель-разъединитель
Электротехнические характеристики
- Количество полюсов: 3
- Номинальный ток In (А): 100
- Частота тока (Гц): 50/60
- Род тока: AC/DC
- Номинальное рабочее напряжение переменного тока Ue (В): 660
- Номинальное рабочее напряжение постоянного тока Ue (В): 440
- Номинальный кратковременно-выдерживаемый ток в течении 1 с (кА): 5
- Номинальный условный ток короткого замыкания Iq (кА): 8
- Число направлений коммутации: 1
- Номинальное напряжение изоляции Ui (В): 660
- Условный тепловой ток на открытом воздухе Ith (A): 100
- Условный тепловой ток в оболочке Ithe (A): 80
Монтажные характеристики
- Способ крепления (монтажа): винт
- Макс. сечение присоединяемых проводов (мм²): 50
- Способ установки: стационарный с креплением на панели
- Расположение плоскости присоединения внешних проводников: перпендикулярно
- Расположение рукоятки ручного привода: правое
Эксплуатационные характеристики
- Климатическое исполнение и категория размещения: УХЛ3
- Степень защиты (IP): IP00
- Диапазон рабочих температур (˚С): от -60°С до +40°С
- Группа условий эксплуатации: М4, М25, М29
- Категория применения IEC и номинальный ток: 100A AC-20B, 100A DC-20B
- Механическая износостойкость (циклов "ВО"): 25 000
Дополнительные особенности
- Стандарт российский (ГОСТ, ТУ): ТУ 3424-036-05758109-2006
- Тип элемента управления: рычажковый (перекидной рычаг)
- Дополнительное оборудование: нет
- Подходит для монтажа в горизонтальной плоскости: да
- Пригоден в качестве предохранительного выключателя: да
- Вид рукоятки: боковая
- Исполнение рукоятки: несъемная
- Подходит для фронтального монтажа: да
- Моторный привод встроенный: нет
- Моторный привод (дополнительно): нет
- Пригоден в качестве устройства аварийной остановки: да
- Пригоден в качестве сервисного выключателя: да
- Компактная версия выключателя-разъединителя: нет
- Подходит для установки в распределительный щит: да
- Подходит для промежуточного монтажа: нет
- Взаимоблокирующий (-ая): нет
