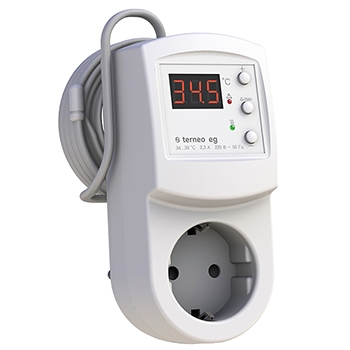

Терморегулятор Terneo eg с датчиком в розетку (инкубатор)

Терморегулятор terneo eg для инкубатора

Регулируемая температура : 34,0..39,0°С
Напряжение: 220 В
Способ монтажа: в розетку
Тип датчика температуры: выносной,2м
Мощность: 500ВА
Размеры: 124 × 57 x 83 мм

Терморегулятор для инкубатора Terneo eg.
Благодаря ПИД-алгоритму, функции самообучения и симисторному управлению достигается точность поддержания температуры.
Звуковой сигнал позволит узнать об отклонении от заданной температуры.
Блокировка кнопок не позволит случайно изменить настройки режима инкубации.
Датчик встроенный, длина 2 метра.

  Комплект поставки Terneo eg

Терморегулятор - 1 шт.
Гарантийные свидетельство и талон - 1 шт.
Техпаспорт, инструкция - 1 шт.
Упаковочная коробка - 1 шт

  Установка Terneo eg

Терморегулятор Terneo eg предназначен для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален.
Температура окружающей среды при монтаже должна находиться в пределах –5...+45 °С.
Терморегулятор должен находиться снаружи инкубатора.
Датчик температуры необходимо опустить через отверстие внутрь инкубатора. Датчик должен находиться на уровне верхнего края яиц, не касаясь их. Там же должен находиться термометр. При необходимости лучше удлинить провода датчика температуры, но сам терморегулятор Terneo eg оставить снаружи инкубатора.
Нагревательные элементы должны находиться выше датчика температуры не менее чем на 5 см.
На датчик не должно попадать прямое излучение от нагревателя или вентилятора, или лампы освещения.

  Эксплуатация Terneo eg

При включении устройства на индикаторе 3 с высвечиваются три восьмерки. При отключенной звуковой сигнализации будет подан кратковременно звуковой сигнал.
Затем начинается индикация температуры датчика. Красный светодиод будет работать согласно таблице: «Работа световой и звуковой сигнализации при отклонении от установленной температуры». О включении нагрузки сигнализирует свечение зеленого светодиода.

Просмотр и изменение установленной температуры (завод. настр. 37 °С)
Для просмотра и изменения заданной температуры (t уст) нажмите на «+» или «–». Мигающее значение можно изменить в диапазоне от 34,0 до 39,0 °С с шагом 0,1.

Просмотр максимального отклонения температуры от заданной
Кратковременное нажатие средней кнопки выведет на индикатор зафиксированное максимальное отклонение измеренной температуры от заданной.

Сброс максимального отклонения температуры
Удерживайте среднюю кнопку в течение 3 с. На экране сначала отобразится максимальное отклонение температуры, а затем «СБР». При отпускании кнопки значение сбросится.

Выбор режима управления нагревателем(завод. настр. «rEL»)
Для выбора режима управления нагревателем, удерживайте среднюю кнопку более 6 с. Индикатор выведет установленный режим работы («rEL» - релейный, — «Pid» - ПИД-регулятор). При отпускании, кнопками «+» или «–» мигающее значение режима можно изменить. Через 3 с после последнего нажатия кнопок или кратковременным нажатием средней кнопки, терморегулятор Terneo eg вернется к отображению температуры.
По умолчанию режим работы нагревателя — релейный («rEL»). Поддержание температуры будет осуществляться с помощью подачи или снятия напряжения на нагрузке.
При использовании пропорционально-интегрально-дифференциального (ПИД) регулятора («Pid») можно получить самую высокую точность и качество поддержания температуры.
В этом режиме мощность на выходе терморегулятора Terneo eg будет зависеть от отклонения температуры от заданной.
Для точного поддержания температуры и правильной работы ПИД-регулятора в каждом отдельном инкубаторе с определённым количеством яиц необходимо обучение регулятора.

Обучение терморегулятора
В инкубатор помещается объём воды, эквивалентный по теплоёмкости количеству яиц, которое будут закладывать в инкубатор. 456 грамм воды эквивалентно одному десятку яиц средним весом 60 грамм. 760 грамм воды эквивалентно 1 кг яиц. Теплоёмкость воды составляет 4,187 кДж / (кг × °С), теплоёмкость яйца — 3,18 кДж / (кг × °С).
Перед закладкой яиц необходимо оставить прибор в режиме обучения на период приблизительно от 1 до 10 часов (в зависимости от мощности нагревателя, объёма инкубатора и количества яиц).
Для перехода к обучению удерживайте кнопки «+» и «–» при включении прибора. Индикатор отобразит «ОБУ» , а при отпускании кнопок «Рхх» — (пропорциональный коэффициент) и (интегральный «ixx» коэффициент по 2 секунды).
В процессе обучения терморегулятор Terneo eg на экран будет выводить процент выполнения «xxп», где «хх» — процент выполнения, а «п» — мигающий символ состояния обучения.
После завершения обучения появится надпись «99п» в течение 3 секунд и выполнится переход в режим поддержания постоянной температуры с новыми параметрами.
Для принудительного завершения обучения — отключить питание.

Управление звуковой сигнализацией отклонения температуры от заданной(завод. настр. «oFF»)

Удержание средней кнопки более 9 с выведет на экран «bEP». При отпускании мигающее значение можно изменить кнопками «+» или «–» на «on» включено или «oFF» выключено.
Если звуковая сигнализация активна, то она будет работать при отклонениях от установленной температуры согласно таблицы 1 ниже.

Просмотр версии прошивки
Удержание средней кнопки более 12 с выведет на индикатор версию прошивки. После отпускания кнопки, терморегулятор Terneo eg перейдет в штатный режим работы.

Блокировка кнопок(защита от детей)

Терморегулятор Terneo eg оснащен блокировкой кнопок. Для ее активации удерживайте одновременно кнопки «+» и «–» в течение 6 с до появления на индикаторе надписи «Loc». При отпускании кнопок терморегулятор заблокируется и перейдет в штатный режим работы.
Для разблокировки удерживайте одновременно кнопки «+» и «–» в течение 6 с до смены надписи «Loc» на «oFF». При отпускании кнопок терморегулятор Terneo eg разблокируется.

Защита от внутреннего перегрева

Терморегулятор оснащен защитой от внутреннего перегрева. В случае, если температура внутри корпуса превысит 80 °С, произойдет включение звукового сигнала, если он задействован, и аварийное отключение нагрузки. На индикаторе будет отображаться «ПРГ» (перегрев) до тех пор, пока не будет нажата одна из кнопок для разблокировки устройства. Терморегулятор Terneo eg разблокируется в том случае, если температура внутри корпуса опустится ниже 60 °С.
При обрыве или коротком замыкании датчика термозащиты прибор продолжает работать в обычном режиме, но каждые 4 секунды появляется надпись «Ert» на 0,5 с, означающая проблему с датчиком. В этом случае контроль за внутренним перегревом осуществляться не будет.
