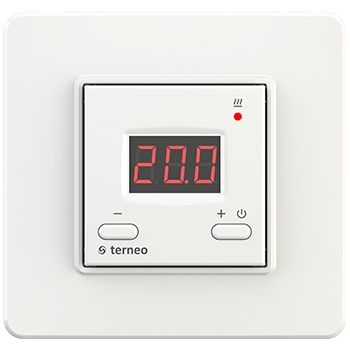

Терморегулятор Terneo st с датчиком белый

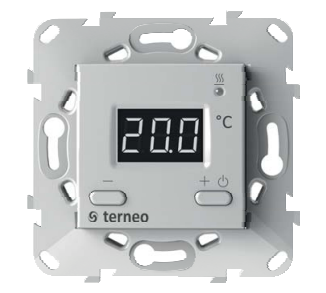

Terneo st совместим с рамками серии выключателей и розеток Unica Schneider Electric.
Благодаря дизайну, функциональности и цене самая востребованная модель.

Регулируемая температура : 5,0..40,0°С
Напряжение: 220 В
Способ монтажа: встраиваемый
Тип датчика температуры: D18
Мощность: 3000ВА
Ток: 16
Размеры: 75 × 75 × 43 мм
Степень защиты: IP20

Комплект поставки Terneo st

Терморегулятор - 1 шт.
Рамка - 1 шт.
Датчик температуры с соединительным кабелем - 1шт.
Гарантийные свидетельство и талон - 1 шт.
Техпаспорт, инструкция - 1 шт.
Упаковочная коробка - 1 шт

Схема подключения Terneo st

Терморегулятор Terneo st поддерживает работу с двумя типами датчиков: аналоговым (терморезистор) или цифровым (DS18B20).
Аналоговый датчик подключается к клеммам 1 и 2. Цвета проводов при подключении значения не имеют.
Цифровой датчик подключается синим проводом к клемме 2, а белым к клемме 1. Если терморегулятор Terneo st перейдет в режим процентного управления , то попробуйте подключить синим проводом к клемме 1, а белым к клемме 2.
Напряжение питания(220 В ±10 %, 50 Гц)подается на клеммы 4 и 5,причем фаза (L) определяется индикатором и подключается на клемму 5,а ноль (N) — на клемму 4.
К клеммам 3 и 6 подключается нагрузка (соединительные провода от нагревательного элемента).

Эксплуатация Terneo st

Включение / отключение терморегулятора
Нажмите на кнопку и удерживайте в течение «+» 4 с, при этом на индикаторе будут появляться одна за одной 3 черточки. Затем на индикаторе высветится "On/Off". Отпустите кнопку.
После включения терморегулятор Terneo st начнет отображать температуру датчика. Если она ниже установленной температуры (tуст), то подается напряжение на нагрузку. При этом светодиод начинает светиться красным цветом. При первом включении tуст = 25 °С.
В ждущем режиме, когда органы управления терморегулятором не используются, яркость индикатора со 100 % уменьшится до 30 %.
После отключения терморегулятор Terneo st переходит в спящий режим. Для полного отключения необходимо отключить автоматический выключатель.

Режим отображения и изменения заданной температуры (завод. настр. 25 °С)
При нажатии кнопки «–» или «+» терморегулятор переходит в режим отображения и изменения заданной температуры. Мигающее значение заданной температуры можно изменить с помощью кнопок «–» или «+» . Через 3 с после последнего нажатия терморегулятор Terneo st переходит к отображению температуры датчика и если она ниже заданной температуры, то подается напряжение на нагрузку.

Поправка показаний индикатора(юстировка) (завод. настр. 0 °С)
Если вы считаете, что показания индикатора терморегулятора Terneo st и вашего образцового прибора расходятся, то значение показаний можно откорректировать. Для этого необходимо войти в меню поправки.
Для этого удерживайте кнопку «–» до появления на индикаторе надписи «ПоП». Отпустив кнопку, вы увидите мерцающее значение поправки, которое можно изменять кнопками «–» или «+» . Диапазон изменения соответствует ±5 °С с шагом 0,1 °С. Через 3 с после последнего нажатия терморегулятор Terneo st переходит к отображению температуры датчика с поправкой.

Просмотр версии прошивки
Удержание кнопки «–» в течение 9 с терморегулятор на индикатор выведет версию прошивки. После отпускания кнопки, терморегулятор перейдет к отображению температуры датчика.

Защита от внутреннего перегрева
Если температура внутри корпуса превысит 85 °С произойдет аварийное отключение нагрузки. На индикаторе 1 раз / сек будет высвечиваться «ПРГ»(перегрев). Когда температура внутри корпуса опустится ниже 80 °С — терморегулятор включит нагрузку и возобновит работу.
При срабатывании защиты более 5 раз подряд терморегулятор Terneo st заблокируется до тех пор, пока не будет нажата одна из кнопок и температура внутри корпуса не снизится до 80 °С.
При обрыве или коротком замыкании датчика внутреннего перегрева прибор продолжит работу в обычном режиме, но каждые 5 с будет высвечиваться надпись (проблема с датчиком). В этом «Ert» случае контроль за внутренним перегревом осуществляться не будет.

Блокировка органов управления
Для активации удерживайте одновременно кнопки «+» «–» и в течение 6 с до появления на индикаторе надписи При отпускании кнопки управления «Loc». терморегулятором заблокируются, а терморегулятор Terneo st перейдет в штатный режим работы.
Для разблокировки удерживайте одновременно кнопки «+» и «–» в течение 6 с до смены надписи «Loc»на«oFF». При отпускании органы управления терморегулятора разблокируются.

Сброс на заводские настройки
Удерживайте кнопку "-" в течение 30 с до появления на индикаторе надписи «deF». После отпускания кнопки, терморегулятор Terneo st сбросит все настройки к заводским и перезагрузится.

Режим процентного управления нагрузкой(завод. настр. 50 %)
При повреждении датчика или неправильном подключении цифрового датчика терморегулятор перейдет в режим процентного управления нагрузкой.
Режим процентного управления нагрузкой предназначен для возможности работы терморегулятора Terneo st без внешнего датчика при его повреждении или отсутствии. При этом, на экране терморегулятора будет отображаться процентное соотношение включения нагрузки в 30-ти минутном цикличном интервале времени. Процентное соотношение можно менять нажимая на кнопку для увеличения «+» и для уменьшения «–» в диапазоне от 10 до 90 %.
При первом включении это значение установлено 50 % « при этом нагрузка в 30-ти минутном 50П»,интервале времени будет выключена на 15 минут.
Контроль температуры нагревания в этом режиме будет недоступен.
