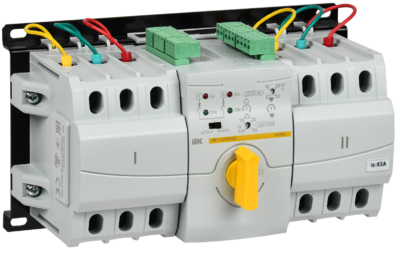

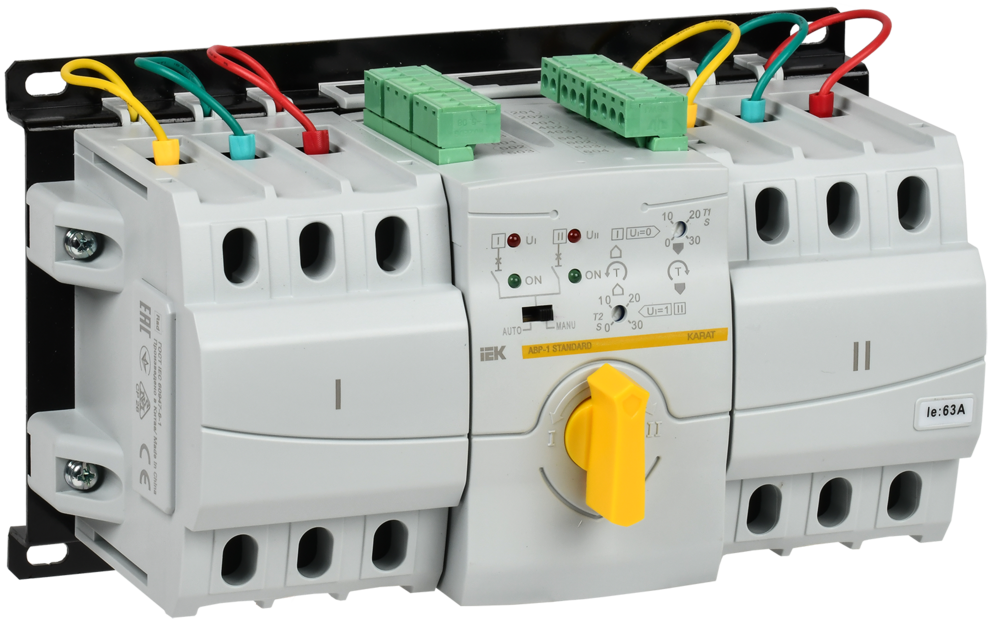

Устройство АВР модульное АВР-1 STANDARD 63А KARAT IEK

Предназначены для автоматического переключения на резервное питание электрических трехфазных цепей переменного тока. АВР применяются в промышленности, коммерческих и жилых объектах.
В АВР-1 STANDARD установлены автоматические выключатели ВА47-60М с номинальным током: 63А. При необходимости автоматические выключатели можно самостоятельно заменить, установив ВА с другим номинальным током.

Компактное решение.
Устойчивость к электромагнитным помехам.
Энергосбережение: потребление не более 5 Вт.
Плавный диапазон регулировки.
Ручное, дистанционное и автоматическое переключение.

Количество полюсов:    3
Номин ток:    63 А
Мощность на размыкание - IEC947 Icu 400 В:    6.0 кА
Защита от перегрузки:    63 А
Высота:    125 мм
Ширина:    248 мм
Глубина:    121 мм
Диапазон рабочих напряжений:    175…265 В
Группа условий окр.ср. по ГОСТ IEC 60947-1:    B
Степень загрязнения по ГОСТ IEC 60947-1:    2
Степень защиты по ГОСТ 14254 (IEC 60529):    IP20
Присоединительная способность:    1…25 мм²
Способ управления переключением:    Ручное, дистанционное, автоматическое
Категория применения:    АС-32В
Классификация по способности реагировать на токи КЗ по ГОСТ IEC 60947-6-1:    СВ
Тип присоединяемых проводников:    Провода и кабели с проведением специальной подготовки и шины
Режим работы:    Продолжительный
Нижний порог напряжения срабатывания АВР:    180 В
Верхний порог напряжения срабатывания АВР:    260 В
Тип встроенных автоматических выключателей:    ВА47-60М
Группа механического исполнения по ГОСТ 17516.1:    М2
Момент затяжки винтов контактных зажимов:    2 Нм
Максимальное число проводников на зажим:    ≤ 2
Характеристика срабатывания от сверхтоков тип:    С
Потребляемая мощность:    ≤ 5 Вт
Кол-во рабочих положений рукоятки:    3
Номинальный ток реле управления генератором:    3 А
Режимы переключений:    Авт. перекл. с авт.возвратом, без авт. возврата, режим запуска генератора
Диапазон рабочих температур:    -5…+40 °C
