Вольтметр цифровой RBUZ V1 (РАСПРОДАЖА)

Вольтметр RBUZ V1 (старое название ZUBR V1).
Вольтметр для контроля уровня напряжения.
Дисплей с цифровой индикацией напряжения.
Устанавливается на DIN-рейку в распределительный щиток.
При выходе напряжения из допустимых норм, показатели вольтметра начинают сигнализировать об аварии в сети.

Комплект поставки RBUZ V3

RBUZ V3 - 1 шт.
Гарантийные свидетельство и талон - 1 шт.
Техпаспорт, инструкция - 1 шт.
Упаковочная коробка - 1 шт

Схема подключения RBUZ V1

Напряжение питания (100–400 В, 50Гц) подается на клеммы 1 и 2, причем фаза (L) определяется индикатором и подключается на клемму 2, а ноль (N)— на клемму 1.

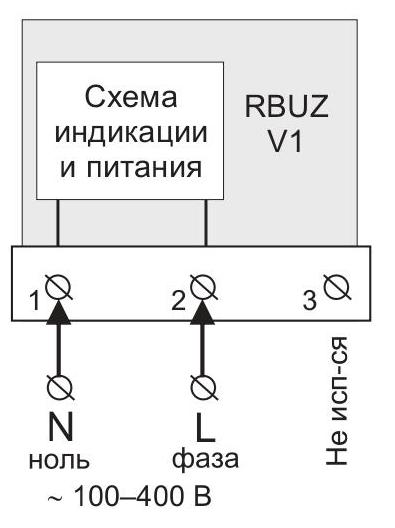

Схема 1. Упрощенная внутренняя схема и схема подключения

Установка RBUZ V1

Устройство RBUZ V1 предназначено для установки внутри помещений. Риск попадания влаги и жидкости в месте установки должен быть минимален. При установке в ванной комнате, туалете, кухне, бассейне устройство должно быть помещено в оболочку со степенью защиты не ниже IP55 по ГОСТ 14254 (частичная защита от пыли и защита от брызг в любом направлении).
Температура окружающей среды при монтаже должна находиться в пределах –5...+45 °С.
Устройство монтируется в специальный шкаф, позволяющий производить удобный монтаж и эксплуатацию. Шкаф должен быть снабжен стандартной монтажной рейкой шириной 35 мм (DIN-рейка). Реле напряжения RBUZ V1 занимает в ширину три стандартных модуля по 18 мм.
Высота установки реле напряжения RBUZ V1 должна находиться в пределах от 0,5 до 1,7 м от уровня пола. Устройство монтируется и подключается после установки и проверки нагрузки.
Для подключения устройства требуется:
— закрепить устройство на монтажной рейке(DIN);
— подвести провода;
— выполнить соединения согласно данного паспорта.
Клеммы устройства RBUZ V1 рассчитаны на провод с сечением не более 16 мм . Для уменьшения 2 механической нагрузки на клеммы желательно использовать мягкий провод, например, провод типа ПВ3. Зачистите концы проводов 10 ±0,5 мм. Более длинный конец может стать причиной короткого замыкания, а короткий — причиной ненадежного соединения. Используйте кабельные наконечники. Открутите винты клемм и вставьте зачищенный конец провода в клемму. Затяните клемму с моментом 2,4 Н м. Слабая затяжка может привести к слабому контакту и перегреву клемм и проводов, перетяжка — к повреждению клемм и проводов. Провода затягиваются в клеммах при помощи отвертки с шириной жала не более 6 мм. Отвертка с жалом шириной более 6 мм может нанести механические повреждения клеммам. Это может повлечь потерю права на гарантийное обслуживание.

Эксплуатация RBUZ V1

При включении, устройство сразу начинает отображать значение напряжения сети.

Максимальное напряжение
Для просмотра сохраненного максимального напряжения нажмите на верхнюю кнопку. Отображение максимального напряжения будет сопровождаться зеленым свечением индикатора. Через 3 с после последнего нажатия кнопок, прибор вернется к индикации напряжения сети, индикатор зеленого цвета погаснет.

Минимальное напряжение
Для просмотра сохраненного минимального напряжения нажмите на нижнюю кнопку. Отображение минимального напряжения будет сопровождаться зеленым свечением индикатора. Через 3 с после последнего нажатия кнопок, прибор вернется к индикации напряжения сети, индикатор зеленого цвета погаснет.

Сброс сохраненных максимального и минимального напряжения
Кратковременное нажатие на среднюю кнопку в RBUZ V1 отобразит «СБР» и загорится зеленым цветом индикатор При отпускании кнопки прибор сотрет из памяти все сохраненные значения напряжений. Через 3 с после последнего нажатия кнопок, прибор вернется к индикации напряжения сети, индикатор зеленого цвета погаснет.

Поправка показаний индикатора(юстировка)
Если вы считаете, что показатели RBUZ V1 и вашего образцового прибора расходятся, то значения показаний можно откорректировать. Для этого необходимо войти в меню поправки, зажав среднюю кнопку в течение 10 с до появления на индикаторе «ПоП». Отпустив кнопку, вы увидите мерцающее значение поправки, которое можно изменять кнопками «max» для увеличения или «min» для уменьшения значения. Диапазон изменения соответствует ±20 В. Через 3 с после последнего нажатия происходит возврат к индикации напряжения с установленной поправкой.
