Дугозащитное устройство УЗД-1.2

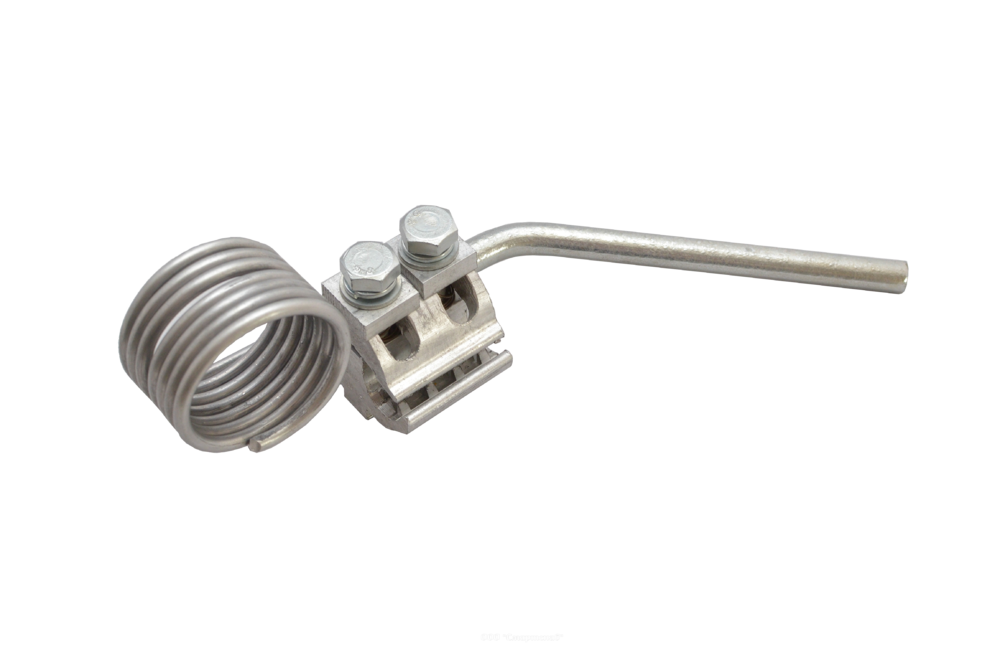

Устройство защиты от дуги УЗД 1.2 для защиты проводов СИП-3 сечением 35-150 мм² от грозовых перенапряжений. Устройства состоят из зажима и разрядного рога и алюминиевого шунта. При установке УЗД 1.2 не требуется удаление изоляции.

Принцип работы УЗД 1.2

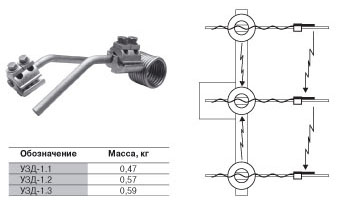

Размещение дугозащитных рогов УЗД 1.2 выбирается таким образом, чтобы любое длительное однофазное замыкание переходило в межфазное, при котором автоматическая защита отключает всю воздушную линию.

Устанавливаемые на все три провода вблизи изоляторов устройства защиты от дуги вместе со спиральными шунтами, обвивающими провод, имитируют в районе опоры участок с «голыми» проводами (примерно 1,5 метра на каждой фазе). Поскольку на линии с неизолированными проводами дуга под воздействием электродинамических сил способна перемещаться одним из своих концов вдоль провода, возможность повреждения последнего вследствие теплового воздействия дуги мало вероятна.
