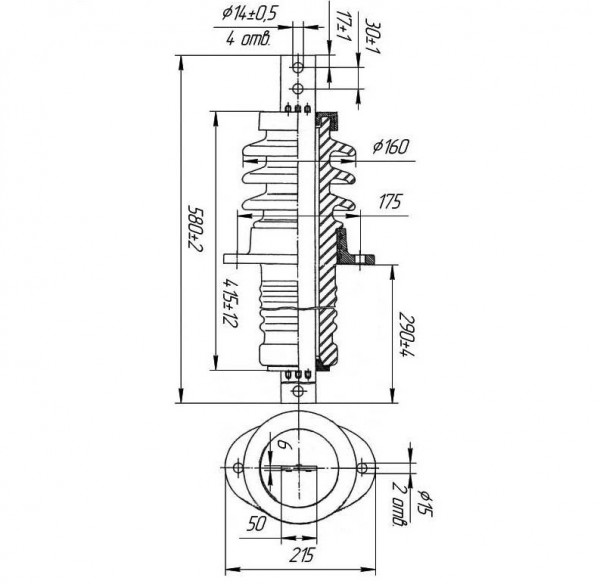

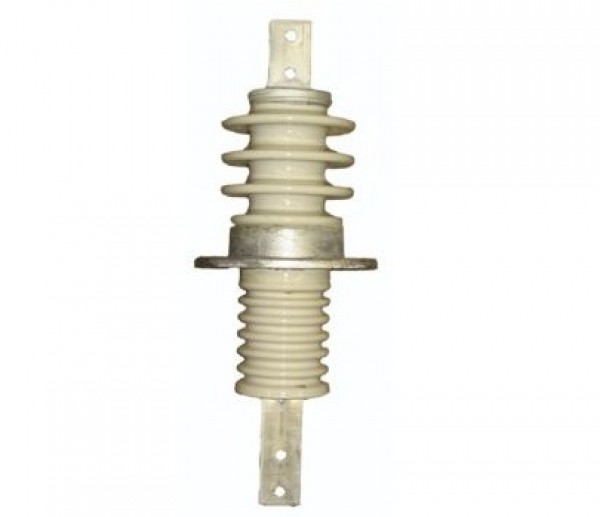

Изолятор проходной ИПУ 10/630-7,5 (00-00000157) с овальным фланцем

Изолятор ИПУ-10/630-7,5 УХЛ1 (овальный фланец) предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение10 кВ частоты до 100 Гц, для работы в атмосфере типов I или II по ГОСТ 15150-69, а также для закрытых токопроводов.

Материалы, применяемые при изготовлении изолятора ИПУ-10/630-7,5 УХЛ1 (овальный фланец):
1. Изоляционная часть ― материал керамический электротехнический группы 110, ГОСТ 20419-83
2. Арматура ― алюминиевый сплав АК 12, ГОСТ 1583-93
3. Токоведущая шина – алюминиевый АД0, ГОСТ 15176-89

Номинальное напряжение: 10 кВ
Номинальный ток: 630 А
Минимальная разрушающая сила на изгиб: 7,5 кН
Масса: 8 кг
