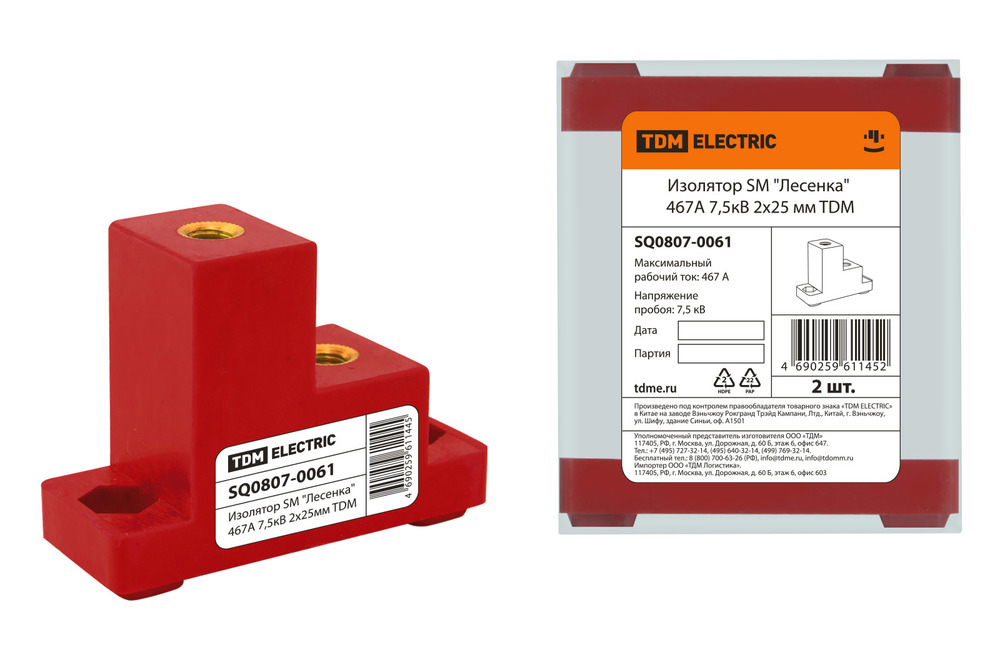

Изолятор SM "Лесенка" 467А 7,5кВ 2х25мм TDM

181,70шт.
197,50шт.
Цена в магазине: 197,50шт.
Cкидка 8%
  • Производитель:
  • Артикул:
    SQ0807-0061
  • Код товара:
    ТС000038701

Описание

Назначение

  • Для крепления токоведущих шин внутри силовых шкафов или сборок а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Применение

  • Изоляторы шинные «Лесенка» используются при сборке НКУ различного назначения.

Материалы

  • Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk – Mould Composite).
  • В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.

Преимущества

  • Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.
  • Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, не горюч и ударопрочен.

Упаковка

  • Изолятор SM "Лесенка" 300А 6кВ 4х20мм по 2 шт. Изолятор SM "Лесенка" 450А 9кВ 4х30мм по 2 шт. Изолятор SM "Лесенка" 600А 12кВ 4х40мм по 2 шт. Изолятор SM "Лесенка" 700А 15кВ 4х30мм по 2 шт. Изолятор SM "Лесенка" 900А 18кВ 4х40мм по 2 шт.

Конструкция

  • Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
  • Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
  • Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).

Характеристики

  • Производитель:
    Tdm
  • Вид продукции:
    Изоляторы шинные SM
  • Количество полюсов, шт:
    2
  • Допустимый ток, А:
    467
  • Материал корпуса:
    Пластик
  • Цвет изделия:
    Красный
  • Длина, мм:
    80
  • Высота, мм:
    60
  • Ширина, мм:
    30
  • Резьба, мм:
    8.0
  • Вес одного изделия, кг:
    0.127
  • Упаковка:
    2шт
  • Страна производитель:
    Китай
