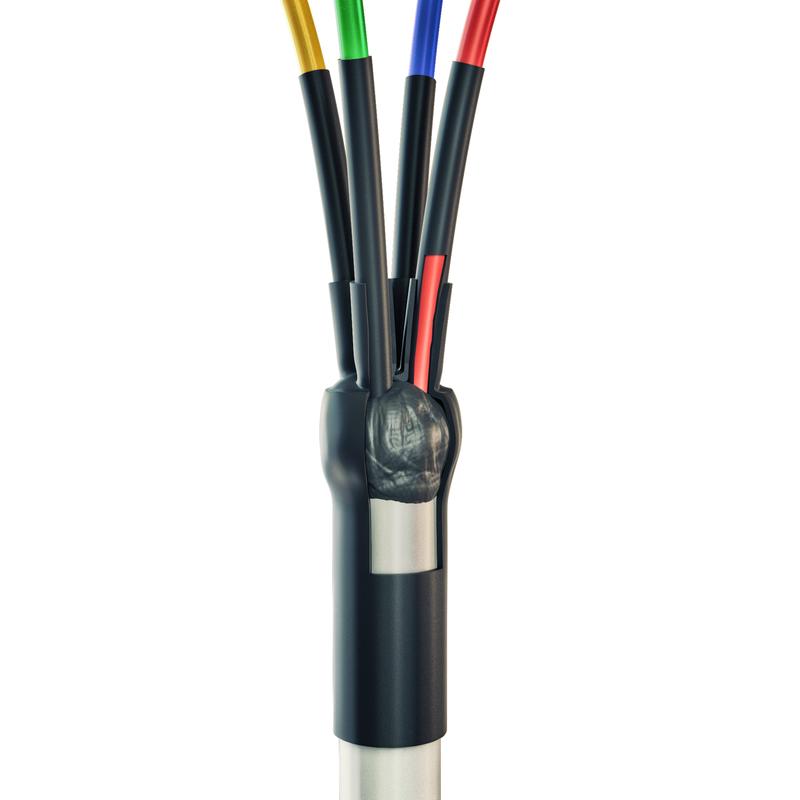

Мини-муфта 4ПКТп(б) мини - 2.5/10 нг-LS (КВТ)

Характеристики

• Тип муфты: концевая
• Технология монтажа: термоусаживаемая
• Рабочее напряжение, до (кВ): 0.4
• Сечение жил, мм²: 2.5, 4, 6, 10
• Количество жил в кабеле: 4
• Изоляция кабеля: пластмассовая
• Тип установки: внутренняя и наружная
• Опции: нг (не поддерживает горение), LS (Low Smoke)
• Тип кабеля: С броней
• Комплектация: без болтовых наконечников
• Температура эксплуатации, ˚С: -50...+50
• Марки монтируемых кабелей: (А)ВВГнг-LS, NYMнг-LS, (А)ПвВГнг-LS, (А)ВБбШвнг-LS, (А)ВБВнг-LS, АВВБнг-LS, (А)ВВБГнг-LS, (А)ПвБбШвнг-LS, (А)ПвБбШпнг-LS

Описание

• Предназначены для оконцевания 3-х, 4-х и 5-и жильных кабелей и проводов: с пластмассовой изоляцией (ПВХ/СПЭ), с броней и без брони, на напряжение до 400 В
• Состав муфты: перчатка ТПИ мини, термоусаживаемая трубка жильной изоляции длиной 200 мм, пружина ППД (для муфт с броней), провод заземления (для муфт с броней)
• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY, АВБбШв, ВБВ, ПВББШП, АВБВ, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и др.
• Для кабелей с броней используется непаяная система заземления.
• Комплекты муфт универсальны и могут быть использованы на 2-х, 3-х, 4-х и 5-ти жильном кабеле
• Термоплавкий клей, нанесенный на внутреннюю поверхность перчатки, обеспечивает полную герметичность муфты после монтажа
• Материалы, из которых изготовлены термоусаживаемые компоненты муфты, обладают стойкостью к ультрафиолетовому излучению и погодно-климатическим условиям
• Комплект муфты универсален и позволяет использовать различные наконечники под опрессовку, в том числе с изолированными манжетами, а также применять муфту для присоединения к клеммам устройства без наконечников
• Инструмент для монтажа: высокотемпературный фен , пропановая горелка ПГ или портативные бутановые горелки «КВТ»
• Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
• Выпускается по ТУ 3599-062-97284872-2014

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 2
• Гарантийный срок эксплуатации: 5
• Срок службы: 30
