Муфты кабельные
Перчатка термоусаживаемая ПТк 4х150-240 1кВ (4 ТПИ) IEK
- Производитель:Iek
- Назначение муфты:Термоусаживаемые изолирующие перчатки
- Напряжение кабеля:1кВ
- Количество жил кабеля:4
- Сечение кабеля (мм2):150/240
- Назначение:Герметизация и изоляция корней разделки многожильных силовых кабелей с бумажной маслопропитанной. пластмассовой и резиновой изоляцией
- Длина, мм:170
- Усадка пальца, мм:32/11
Муфта кабельная 3СТп -1- 25/50(б) (КВТ)
Марки монтируемых кабелей: (А)ПвП/ (А)ПвВ/ (А)ПвБП/ (А)ПвБВ/ (А)ПвПу/ (А)ПвПг/ (А)ПвПуг/ (А)ПвП2г/ (А)ПвПу2г
Артикул: 66295
Назначение муфты: Соединительная
Напряжение,кВ: 1,0
Тип изоляции кабеля: бумажная маслопропитанная
Жил кабеля: 3
Диапазон сечений,мм²: 25;35;50
Наличие болтовых наконечников: да
Наличие комплекта для брони: Да
Тип установки: внутренняя и наружняя
Температура эксплуатации: -50...+50°С;
Производитель: КВТ
Страна производитель: Россия
Бокс для защиты кабельного соединения БКС IP44 TDM
Назначение
Для надежной защиты соединения «вилка-розетка» удлинительных кабелей подсоединяемых инструментов при строительных, монтажных, садовых работах.
Материалы
Материал корпуса – пластик высокого качества.
Муфта кабельная 3ПКНТп -10- 150/240 (Б) (КВТ)
- Производитель:Квт
- Назначение муфты:Концевая
- Напряжение кабеля:10кВ
- Количество жил кабеля:3
- Сечение кабеля (мм2):150/240
Муфта кабельная 3КВТп -10- 150/240 (КВТ)
- Производитель:Квт
- Назначение муфты:Концевая
- Напряжение кабеля:10кВ
- Количество жил кабеля:3
- Сечение кабеля (мм2):150/240
Муфта кабельная 1ПКНТ-10- 70/120 (Б) (КВТ)
- Производитель:Квт
- Назначение муфты:Концевая
- Напряжение кабеля:10кВ
- Количество жил кабеля:1
- Сечение кабеля (мм2):70/120
Муфта кабельная 1ПКВТ-10- 150/240 (Б) (КВТ) 1/3
- Производитель:Квт
- Назначение муфты:Концевая
- Напряжение кабеля:10кВ
- Количество жил кабеля:1
- Сечение кабеля (мм2):150/240
Манжета ремонтная ТРМ 135/35-1200 (КВТ)
Размер усадки, мм: 135/35
Тип компонента: Манжета ремонтная
Технология монтажа: термоусаживаемая
Рабочее напряжение, до (кВ): 1,0
Назначение, применение: восстановление поврежденной оболочки и изоляции кабеля, а также герметичная защита и изоляция контактных соединений
Бренд: КВТ
Страна происхождения: Россия

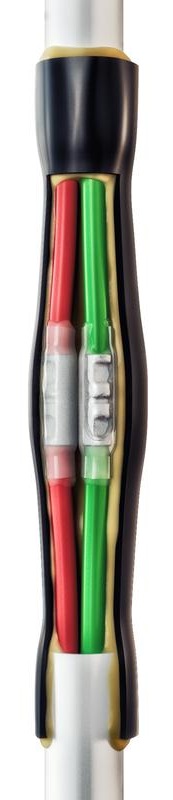

Мини-муфта 3ПСТ мини-4/6 нг-LS для соединения проводов
Артикул: 69175
Назначение муфты: соединительная
Напряжение,кВ: 0,4
Жил кабеля: 3
Диапазон сечений,мм²: 4-6
Тип кабеля: с пластмассовой изоляцией (ПВХ/СПЭ)
Наличие болтовых наконечников: нет
Наличие комплекта для брони: нет
Тип установки: внутренняя + наружняя
Мини-муфта 3ПСТ мини-1/2.5 нг-LS для соединения проводов
Артикул: 69174
Назначение муфты: соединительная
Напряжение,кВ: 0,4
Жил кабеля: 3
Диапазон сечений,мм²: 1-2,5
Тип кабеля: с пластмассовой изоляцией (ПВХ/СПЭ)
Наличие болтовых наконечников: нет
Наличие комплекта для брони: нет
Тип установки: внутренняя + наружняя
Термоусаживаемая лента с клеевым подслоем ТЛК-10 (5м) (КВТ)
- Производитель:Квт
- Назначение муфты:Лента термоусаживаемая
- Напряжение кабеля:20кВ
- Назначение:Изоляция мест соединения
- Длина, мм:5000
- Материал изделия:Полиолефин
- Вид:Лента термоусаживаемая
- Ширина, мм:50
Терм. изол. перчатка 4 ТПИ - 150/240 (КВТ)
Усадка пальца, мм: 32/15,5
Усадка корпуса, мм: 73/36,5
Цвет: черный
Рабочее напряжение, кВ: 1-12
Артикул товара: 60267
Тип компонента: Перчатка термоусаживаемая
Назначение:герметизация и изоляция корней разделки многожильных силовых кабелей с бумажной маслопропитанной, пластмассовой и резиновой изоляцией
Бренд: КВТ
Страна происхождения: Россия
Кабельные муфты и компоненты
Выбор кабельных муфт по заданным параметрам
Для правильного выбора и заказа кабельной муфты необходимо знать следующие параметры:
Напряжение кабельной линии, на которой будет монтироваться концевая или соединительная муфта.
2. Тип изоляции кабельных жил
Путаница вокруг данного параметра приводит к наибольшему количеству ошибок при заказах. Различают бумажную маслопропитанную и пластмассовую изоляцию кабелей.
3 Число жил в кабеле и их сечение,например: 3*120+1*70
4. Наличие брони в кабеле
Наличие брони в кабеле находит свое отражение в аббревиатуре марки кабеля. Для кабелей со стальной ленточной броней используются заглавная литера «Б» ( например, АВБбШв, АСБу, ВВБ). Кабели с проволочной броней индексируются заглавной буквой «К» в конце аббревиатуры ( например, АСКл, АПвКВ)
5. Тип установки концевых муфт
При заказе на концевые муфты или так называемые «концевые заделки» необходимо уточнить, где именно будет установлена муфта: внутри помещения или на улице. Соответственно, концевые муфты подразделяются на муфты внутренней и наружной установки. Для кабелей на напряжение до 1 кВ включительно концевые муфты, как правило, являются универсальными и предполагают как внутреннюю, так и наружную установку. В муфтах на напряжение 6, 10, 20 и 35 кВ муфты внутренней и наружной установки отличаются наличием-отстутствием и количеством антитрекинговых термоусаживаемых изоляторов.
6. Комплектация с наконечниками и соединителями
При выборе комплектации с наконечниками и соединителями, как правило, всеми производителями по умолчанию предлагаются болтовые наконечники и соединители.
Таким образом, при точном знании марки и сечения кабеля шесть выше озвученных пунктов могут быть сведены к трем основным параметрам:
марка кабеля (определяет напряжение, число жил, сечение, наличие брони);
тип установки (для концевых муфт);
комплектация с болтовыми наконечникамии и соединителями или без них.
На нашем сайте представлены муфты,а также комплектующие торговой марки КВТ
