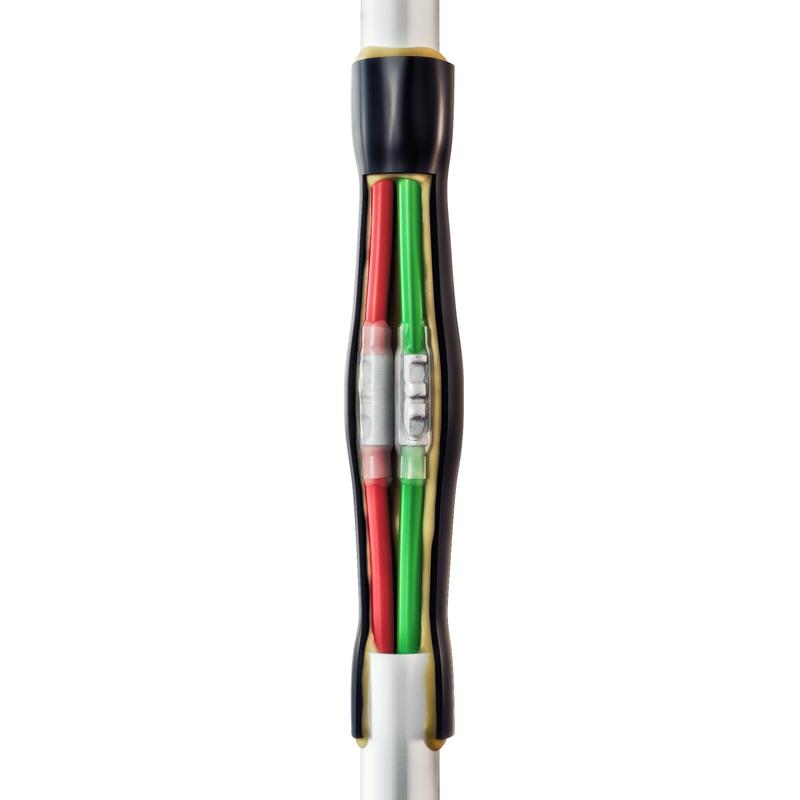

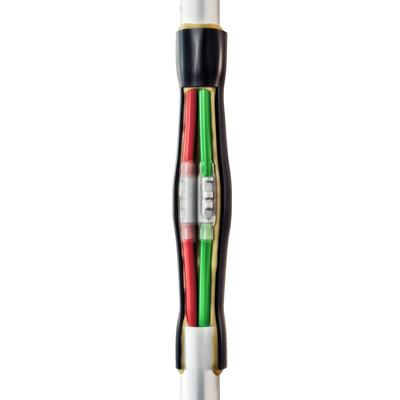

Мини-муфта 5ПСТ(б) мини-6/10 нг-LS (КВТ)

Характеристики

• Диапазон сечений (мм² ): 6-10;
• Тип установки: внутр. +наружн.;
• Тип кабеля: с броней;
• Болт. в компл.: нет;
• Тип муфты: соединительная;
• Напряжение (кВ): 0.4;
• Жил в кабеле: 4; 5;
• Изоляция: пластмассовая;
• Сечение (мм² ): 6; 10;

Описание

• Предназначены для соединения медных проводов и кабелей:

• с пластмассовой изоляцией малых сечений (ПВХ/СПЭ)
• на напряжение до 400 В

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:
  ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY, АВБбШв, ВБВ, ПВББШП, АВБВ, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и др.
• Для кабелей с броней используется непаяная система заземления.
• Комплект универсален и может быть использован на 2-3-х жильном, либо 4–5-ти жильном кабеле в диапазоне сечений от 1.0 до 10 мм?
• Состав муфты:

• соединительные медные луженые гильзы ГМЛ(о)
• соединительные термоусаживаемые манжеты с клеевым подслоем
• защитный кожух со сплошным нанесением клея на внутренней поверхности
• 2 пружины ППД (для муфт с броней)
• провод заземления (для муфт с броней)

• Муфта имеет два контура герметичности, представленных клеевыми термоусаживаемыми трубками для изоляции контактных соединений (цвет: прозрачный) и общей трубкой восстановления оболочки кабеля (цвет: черный)
• Термоусадочные трубки с внутренним слоем термоплавкого клея обеспечивают качественную изоляцию и герметичность соединений
• Трубки восстановления оболочки кабеля устойчивы к ультрафиолетовому излучению и погодным условиям
• Прокладка в подземных кабельных каналах, трубах и непосредственно в грунте
• Инструмент для монтажа:
  • для опрессовки гильз: пресс-клещи СТК-05, СТВ-05
  • для термоусадки: высокотемпературный фен или портативные бутановые горелки «КВТ»
• Выпускается по ТУ 3599-062-97284872-2014

Эксплуатационные характеристики (лет)

• Гарантийный срок хранения: 2
• Гарантийный срок эксплуатации: 7
• Срок службы: 30
