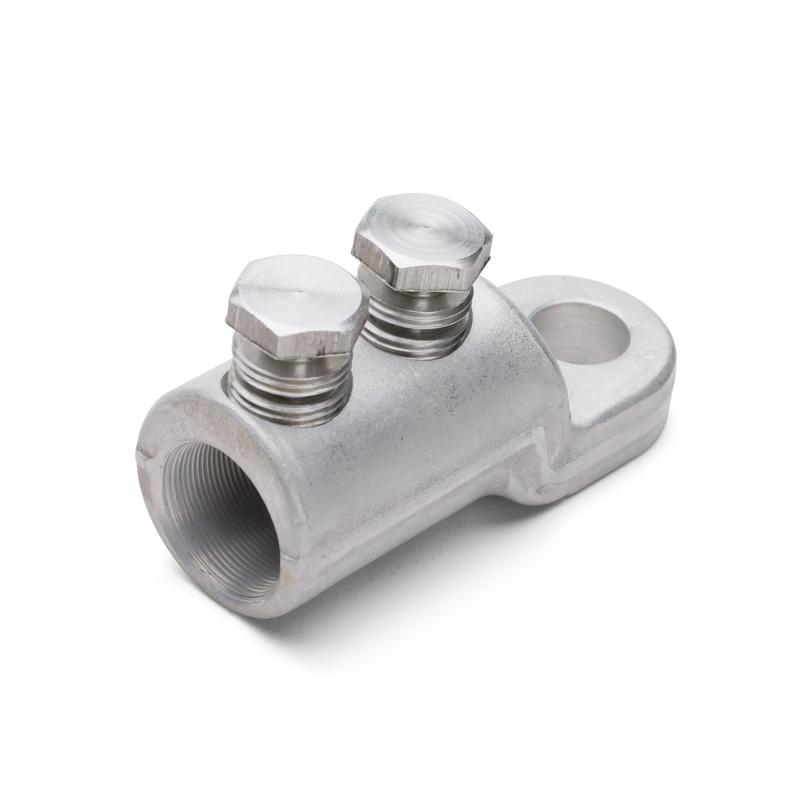

Наконечник болтовой 2НБ-70/120 (КВТ) рядный

426,42шт.
463,50шт.
Цена в магазине: 463,50шт.
Cкидка 8%
  • Производитель:
  • Артикул:
    65818
  • Код товара:
    ТС000030516

Описание

Назначение, применение: Оконцевание любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных сечением от 70 мм² до 120 мм²

Характеристики

  • Кол-во болтов: 2
  • Диапазон сечений (мм2 ): 70-120
  • Напряжение: 10 кВ
  • Расположение болтов: рядное
  • Отверстие под кабельную жилу: эксцентриковое

Размеры

D
(мм)
L
(мм)
L1
(мм)
L2
(мм)
F
(мм)
S
(мм)
d
(мм)
d1
(мм)
N
(мм)
13 80 26.5 46 13.5 12 27 17 17

Описание

  • Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
  • Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
  • Рядное расположение болтов на корпусе наконечника
  • Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
  • Рабочее напряжение: до 10 кВ
  • Материал корпуса и болтов: специальный алюминиевый сплав
  • Покрытие: без покрытия
  • Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
  • Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
  • Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
  • Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
  • На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
  • Инструмент для монтажа: набор НМБ-6 (КВТ)
  • Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
  • Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт

Характеристики

  • Производитель:
    Квт
  • Вид:
    Болтовые НБ
  • Сечение кабеля (мм2):
    120
  • Рабочая длина, мм:
    46
  • Внешний диаметр, мм:
    27
  • Диаметр под кабель, мм:
    17
  • Длина, мм:
    80
  • Материал изделия:
    Алюминиевый сплав
  • Возможные применяемые сечения, мм²:
    70, 95, 120
  • Технология монтажа:
    Срывные болты
  • Габариты упаковки:
    15.5х13.2х3 см
  • Вес 100шт, кг:
    7.8
  • Упаковка:
    Полиэтилен, 10шт
  • Страна производитель:
    Россия
