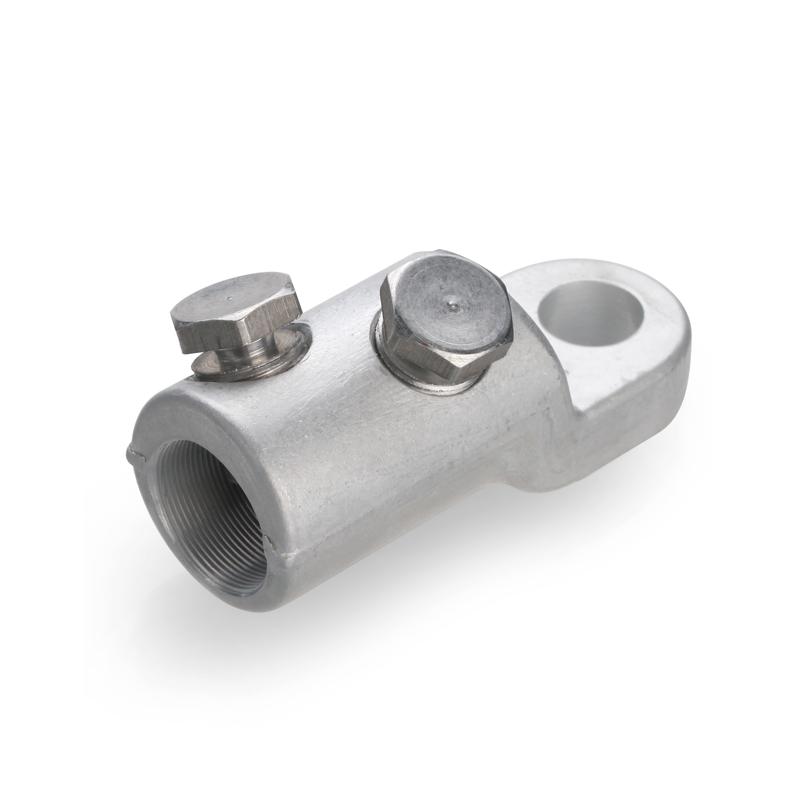

Наконечник болтовой 2НБЕ-70/120 (КВТ) угловой

Назначение, применение: Оконцевание любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных сечением от 70 мм² до 120 мм²

Характеристики

• Кол-во болтов: 2
• Диапазон сечений (мм² ): 70-120
• Напряжение: 10 кВ
• Расположение болтов: угловое
• Отверстие под кабельную жилу: эксцентриковое

Размеры

Описание

• Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
• Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
• Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
• Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
• Рабочее напряжение: до 10 кВ
• Материал корпуса и болтов: специальный алюминиевый сплав
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
• Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
• На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Инструмент для монтажа: набор НМБ-6 (КВТ)
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
• Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
