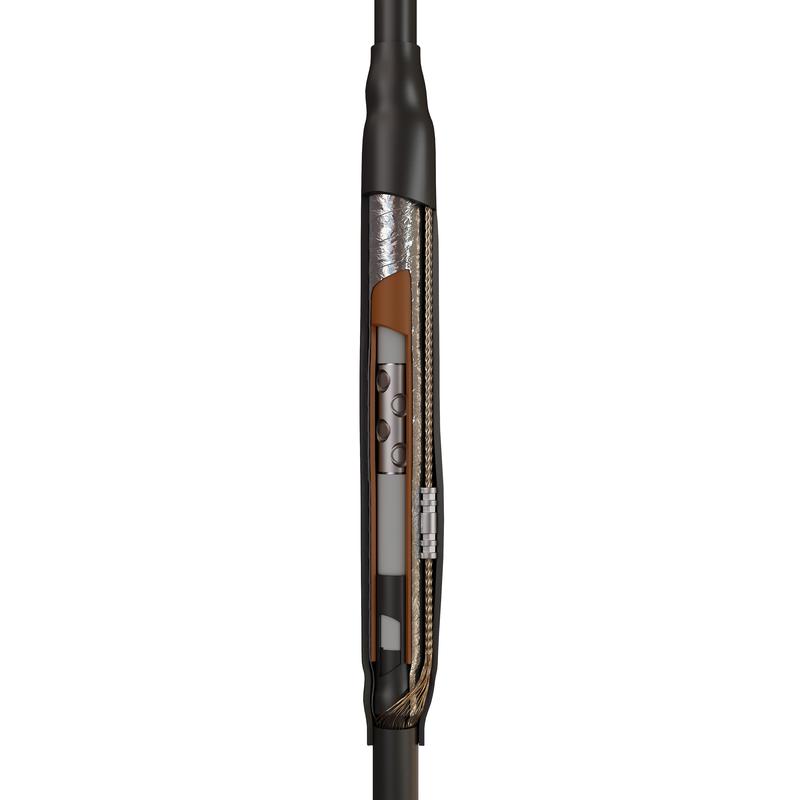

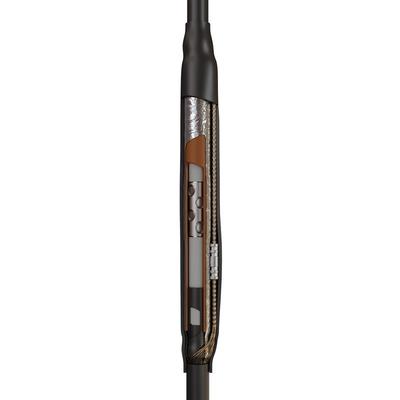

Муфта кабельная 1ПСТ-10-70/120 (Б) (КВТ) 1/3

Характеристики

• Диапазон сечений (мм² ): 70-120;
• Тип установки: внутр. +наружн.;
• Тип кабеля: с/без брони;
• Болт. в компл.: есть;
• Тип муфты: соединительная;
• Напряжение (кВ): 6; 10;
• Жил в кабеле: 1;
• Изоляция: сшитый полиэтилен;
• Сечение (мм² ): 70; 95; 120;

Описание

• Предназначены для соединения одножильных кабелей:

- с изоляцией из сшитого полиэтилена и экраном из медных или алюминиевых проволок

- на напряжение 6 и 10 кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей: (А)ПвП, (А)ПвВ, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПг, (А)ПвПуг, (А)ПвП2г, (А)ПвПу2г
• Наличие трубок выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт и равномерно распределяя напряженность электрического поля в области среза полупроводящего экрана кабеля
• Термоплавкий клей, нанесенный на внутреннюю поверхность защитного кожуха, обеспечивает полную герметичность муфты после монтажа
• Экраны кабелей восстанавливаются алюминиевой экранирующей лентой и проводом-перемычкой. Провод-перемычка, сформированный из медных проволок кабельного экрана, соединяется при помощи медных гильз под опрессовку. Гильзы не входят в комплект и заказываются отдельно
• Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители
• Болтовые соединители подматываются специальным герметиком, заполняющим пустоты и неровности в местах срыва болтов, а также обладающим свойствами выравнивания напряженности электрического поля
• Комплект поставки рассчитан для монтажа трех фаз кабеля
• Высокое качество комплектующих и используемых композиционных материалов
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Примечание: муфты 1ПСТ-10-800(Б) предназначены для установки только на кабели с алюминиевыми токопроводящими жилами
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
• Выпускается по ТУ 3599-005-97284872-2015
