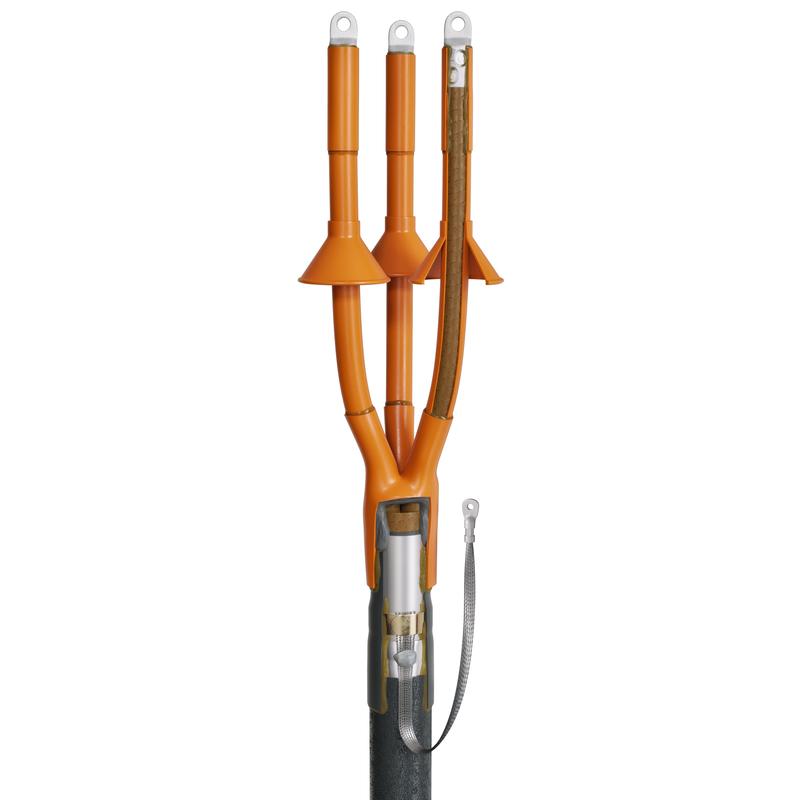

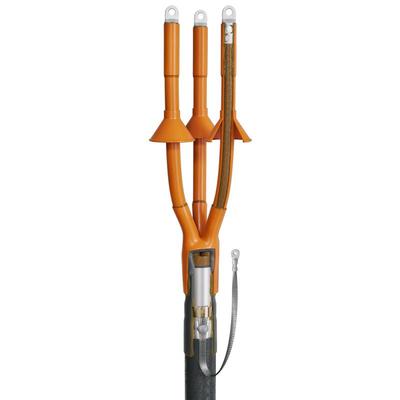

Муфта кабельная 3КНТп -10- 70/120 (Б) (КВТ)

Характеристики

• Диапазон сечений (мм² ): 70-120;
• Тип установки: наружная;
• Тип кабеля: с/без брони;
• Болт. в компл.: есть;
• Изоляция: бумажная;
• Тип муфты: концевая;
• Напряжение (кВ): 6; 10;
• Жил в кабеле: 3;
• Сечение (мм² ): 70; 95; 120;

Описание

• Предназначены для оконцевания 3-х жильных кабелей:

- с бумажной маслопропитанной изоляцией

- с броней из стальных лент или без брони

- с общей алюминиевой или свинцовой оболочкой

- на напряжение 6 и 10 кВ

• Соответствует требованиям ГОСТ 13781.0-86
• Типы монтируемых кабелей:
  ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв
• Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты и жильные изоляторы выполнены из трекингостойкого материала кирпично-красного цвета
• Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях
• Муфты оснащены системой жильных изоляторов, обеспечивающих наличие гарантированно сухих зон и увеличивающих длину пути токов утечки
• Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
• Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте
• Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)
• Выпускается по ТУ 3599-006-97284872-2006
